申请日2011.07.07
公开(公告)日2012.04.04
IPC分类号E03D1/00; E03D1/38; E03D1/34; E03D1/32
摘要

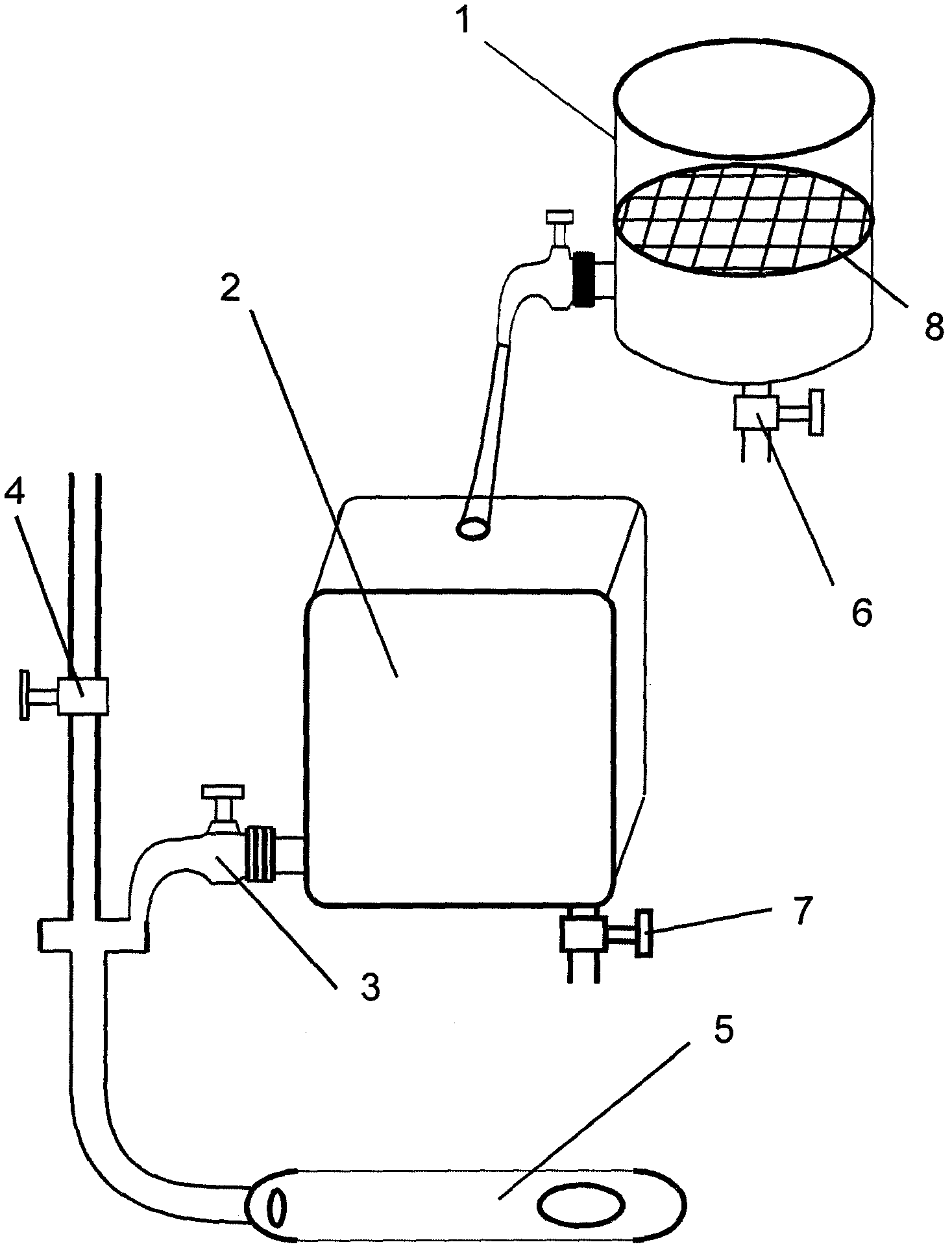

本实用新型提供一种利用废水冲厕所的装置，它包括滤池1、储存池2、放水阀3和自来水清水阀4组成，滤池1的中部有一块滤网8，储存池2的侧面距底部约10厘米处有一放水阀3，自来水清水阀4的出水管与废水放水阀3的出水管合并在一起，滤池1的底部有一个排污阀6，储存池2的底部也有一排污阀7，能放出滤池1和储存池2中底部沉淀的泥沙等杂物，当人们在洗菜、洗碗和洗衣服过后，将洗的水倒入滤池1里面通过滤网8过滤后，流入储存池2存储起来，在冲厕所时，先放污水冲走大小便后，再放少量自来水清水阀4中的自来水清洗出水管和便槽，这样就达到节约自来水和冲洗干净厕所的双重目的。
权利要求书
1.一种利用废水冲厕所的装置，它包括滤池(1)、储存池(2)、放水阀(3)和自来水 清水阀(4)，其特征在于：所述的储存池(2)的侧面距底部约10厘米处有一放水阀(3)， 能放出储存池(2)中的废水来冲厕所。
2.根据权利要求1所述的一种利用废水冲厕所的装置，其特征在于：所述的自来水清水 阀(4)的出水管与废水放水阀(3)的出水管合并在一起，先放废水冲厕所后又可放少量自 来水清洗一次水管和便槽。
3.根据权利要求1所述的一种利用废水冲厕所的装置，其特征在于：所述的滤池(1) 的底部有一个排污阀(6)，当打开时可放掉滤池(1)底部沉淀的泥沙等杂物，储存池(2) 的底部也有一排污阀(7)，能放出储存池(2)中底部沉淀的泥沙等杂物。
4.根据权利要求1所述的一种利用废水冲厕所的装置，其特征在于：所述的滤池(1) 的中部有一块滤网(8)，可以滤掉污水中的大颗粒泥沙、菜叶等杂物，
说明书
一种利用废水冲厕所的装置
技术领域
本实用新型涉及一种利用废水冲厕所的装置，尤其可用在家庭和餐厅等场所，是节约用 水的理想装置。
背景技术
目前，人们家庭、餐厅、宾馆等场所冲厕所都是使用自来水，用干干净净的自来水冲厕 所无可厚非，但是随着人口的不断猛增，地球上的淡水资源日益匮乏，产生了使用与节约相 矛盾的问题。因此，用废水冲厕所既不是浪费也是节约了淡水资源。
实用新型内容
为了解决上述的技术问题，本实用新型提供一种利用废水冲厕所的装置，它包括滤池1、 储存池2、放水阀3和自来水清水阀4组成，滤池1的中部有一块滤网8，可以滤掉污水中的 大颗粒泥沙、菜叶等杂物，储存池2的侧面距底部约10厘米处有一放水阀3，能放出储存池 2中的废水来冲厕所，自来水清水阀4的出水管与废水放水阀3的出水管合并在一起，先放 废水冲厕所后又可放少量自来水清洗一次水管和便槽，滤池1的底部有一个排污阀6，当打 开时可放掉滤池1底部沉淀的泥沙等杂物，储存池2的底部也有一排污阀7，能放出储存池2 中底部沉淀的泥沙等杂物，当人们在洗菜、洗碗和洗衣服过后将洗的水倒入滤池1里面通过 滤网8过滤后，流入储存池2存储起来，由于储存池2在距底部约10厘米的地方有一个放水 阀3，污水的泥沙杂质都沉淀到底部，而放水阀3放出的水基本上没有杂质，因此可以用来 冲厕所。沉淀在底部的杂质则通过排污阀6和排污阀7排出，所以不会堵塞出水管。
