申请日2011.06.30
公开(公告)日2011.09.21
IPC分类号F23G7/00
摘要

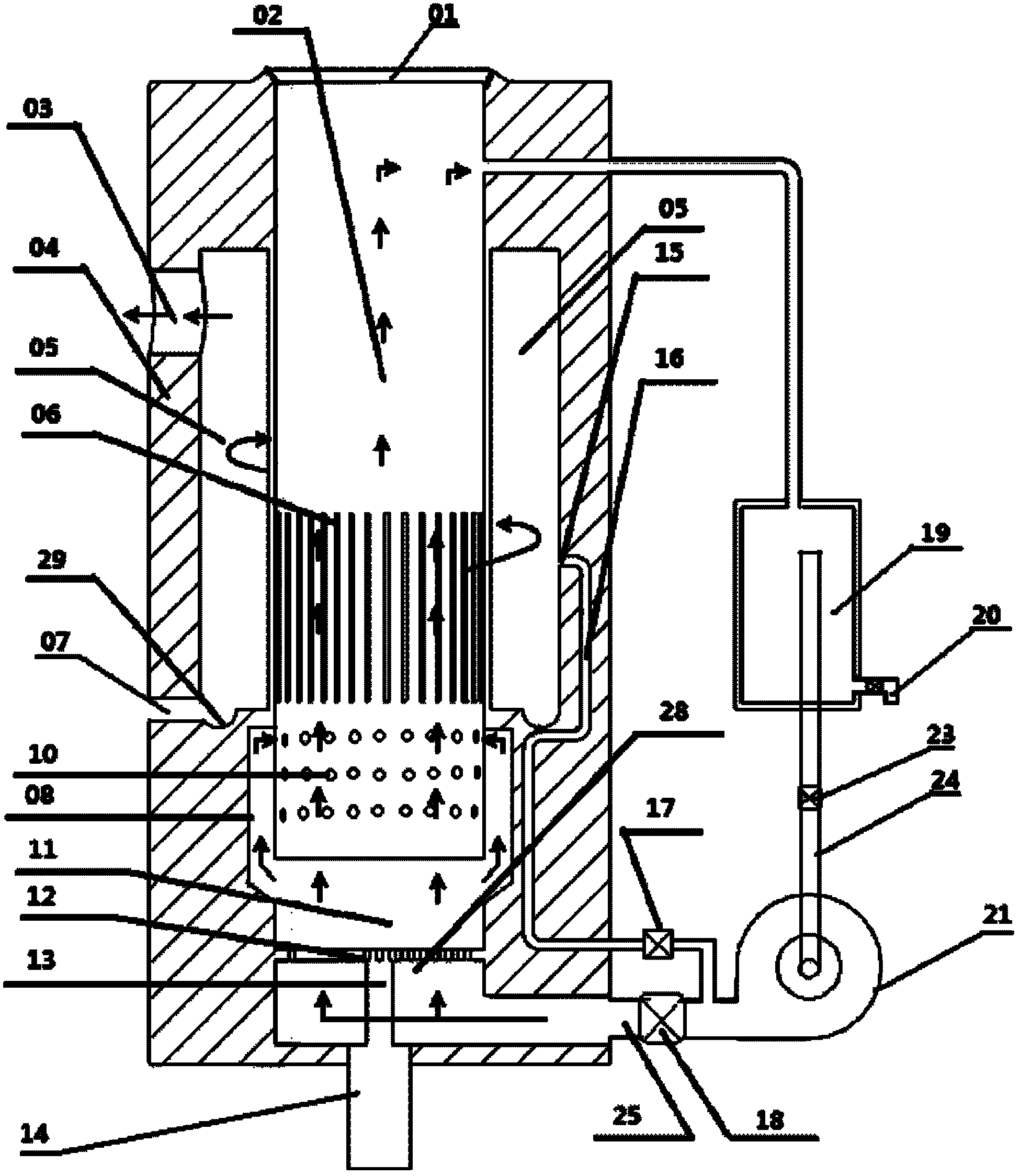

本发明公开了一种欠氧热解环形污泥焚烧炉，包括炉体(02)，炉底(28)，冷凝器(19)和风机(21)，炉体的顶部设置有炉盖(01)，炉体上设置有通风出烟孔(06)，通风孔(10)，炉体的中上部的外周设置有环形燃烧室(05)，在环形燃烧室的外壁设置有供风风嘴(15)，风机通过供风管(16)与供风风嘴连接;炉底包括环形通风室(08)和筒状通风室(11)，在炉体的上部、环形燃烧室、环形通风室和筒状通风室的外周设置有炉体保温层(04);冷凝器的上部通过管路与炉体的上部相连，冷凝器通过回风管(24)与风机相连接;冷凝器的底部设置有冷凝器排水口(20);本发明具有减量化，无害化，资源化等优点。
权利要求书
1.一种欠氧热解环形污泥焚烧炉，包括炉体(02)，还包括炉底(28)，冷凝器(19)和风机(21)，所述炉体的顶部设置有炉盖(01)，所述炉体的中部设置有通风出烟孔(06)，所述炉体的底部设置有通风孔(10)，所述炉体的中上部的外周环绕设置有环形燃烧室(05)，所述环形燃烧室的上部设置有排烟口(03)，所述环形燃烧室的底部设置有积灰收集槽(29)，所述积灰收集槽设置有除灰口(07)，在环形燃烧室的外壁设置有至少一个供风风嘴(15)，所述风机通过供风管(16)与所述供风风嘴连接，所述供风管上设置有第一风阀(17);
所述炉底包括环形通风室(08)和筒状通风室(11)，所述环形通风室环绕设置在所述炉体的底部的外周，所述筒状通风室设置在所述环形通风室的下面，炉箅(12)设置在所述筒状通风室的中部，所述筒状通风室的底部设置有出渣口，所述炉箅的下面设置有炉箅移动杆(13)，所述炉箅移动杆与炉箅移动装置(14)相连接;
在所述炉体的上部、环形燃烧室、环形通风室和筒状通风室的外周设置有炉体保温层(04);
所述冷凝器的上部通过管路与所述炉体的上部相连，所述冷凝器通过回风管(24)与所述风机相连接，所述回风管上设置有第二风阀(23);所述冷凝器的底部设置有冷凝器排水口(20);
所述风机通过炉底供风管(25)与所述筒状通风室连接，在所述炉底供风管上设置有第三风阀(18)。
2.根据权利要求1所述的一种欠氧热解环形污泥焚烧炉，其特征是所述通风出烟孔(06)为圆形、椭圆形、正方形、长方形、三角形或圆角长方形。
3.根据权利要求1所述的一种欠氧热解环形污泥焚烧炉，其特征是所述通风出烟孔的孔轴方向与所述炉体的轴向呈30-60度。
说明书
一种欠氧热解环形污泥焚烧炉
技术领域
本发明涉及一种污泥处理设备，特别是涉及一种污泥焚烧炉。
背景技术
中国的发展给环境带来的压力是超出想象的。尤其对水体的污染压力达到令人难以承受的程度。在国内的污水处理环节，不论是市政污水还是工业污水，污水处理之后的污泥处置成了一个几乎无法克服的问题。而污泥的处置方法恰当与否直接决定污水处理的质量。目前国内的污泥处理处置方法无非是农用，填埋，建筑利用和部分混合焚烧等方式。这些方法中，各有利弊，且弊大于利。例如：采用污泥填埋方式处理，会造成污泥运输费用高;在动输过程中污泥对沿途空气的污染;污泥填埋占用土地;填埋后污水的渗透对地下水造成污染;对填埋处周围环境的污染等。
发明内容
本发明的目的是提供一种欠氧热解环形污泥焚烧炉。
本发明的技术方案概述如下：
一种欠氧热解环形污泥焚烧炉，包括炉体02，还包括炉底28，冷凝器19和风机21，所述炉体的顶部设置有炉盖01，所述炉体的中部设置有通风出烟孔06，所述炉体的底部设置有通风孔10，所述炉体的中上部的外周环绕设置有环形燃烧室05，所述环形燃烧室的上部设置有排烟口03，所述环形燃烧室的底部设置有积灰收集槽29，所述积灰收集槽设置有除灰口07，在环形燃烧室的外壁设置有至少一个供风风嘴15，所述风机通过供风管16与所述供风风嘴连接，所述供风管上设置有第一风阀17;
所述炉底包括环形通风室08和筒状通风室11，所述环形通风室环绕设置在所述炉体的底部的外周，所述筒状通风室设置在所述环形通风室的下面，炉箅12设置在所述筒状通风室的中部，所述筒状通风室的底部设置有出渣口，所述炉箅的下面设置有炉箅移动杆13，所述炉箅移动杆与炉箅移动装置14相连接;
在所述炉体的上部、环形燃烧室、环形通风室和筒状通风室的外周设置有炉体保温层04;
所述冷凝器的上部通过管路与所述炉体的上部相连，所述冷凝器通过回风管24与所述风机相连接，所述回风管上设置有第二风阀23;所述冷凝器的底部设置有冷凝器排水口20;
所述风机通过炉底供风管25与所述筒状通风室连接，在所述炉底供风管上设置有第三风阀18。
所述通风出烟孔06优选为圆形、椭圆形、正方形、长方形、三角形或圆角长方形，还可以是其它图形。
所述通风出烟孔的孔轴方向与所述炉体的轴向呈30-60度。
本发明的优点：
本发明具有三大优点：减量化，无害化，资源化。
减量化：可以减少到原含水污泥质量的10%左右。
无害化：通过焚烧，彻底消灭所有可能危害环境的病原菌;彻底消除因填埋污泥而给地下水带来的潜在的污染并最大程度地降低因填埋而产生的土地资源消耗;彻底消除在不当处理污泥后还田给食物链带来的潜在的危害。
资源化：通过使用本发明对污泥的处理，其能源需求可以闭循环，系统产生的多余的热量可以用来发电，用于污水厂的用电需求。
本发明的一种欠氧热解环形污泥焚烧炉在污泥焚烧时，无需添加另外的一次性能源物质，如煤炭，石油，天然气等，只需要少量的电能，即可达到污泥自主燃烧。污泥从脱水装置出来后，再次脱水，从80%含水量达到50%-40%，然后进入本发明的焚烧炉。本发明的应用从根本上解决污泥围城困局。原则上污泥不出污水处理场即可得到妥善处置，省却了污泥运输成本和填埋等其他处理方式造成的环境成本。项目建成后，可大大节约污水处理厂的运营成本，降低污泥运输带来的环境污染和运输成本。本发明占地面积小，一次性投入低，效率高。
