申请日2011.07.07
公开(公告)日2011.12.07
IPC分类号C02F9/14
摘要
本发明涉及用于城市污水处理的一体化处理装置。该装置包括圆形的二沉池，二沉池的外周分别环绕设有水解酸化池和好氧池;水解酸化池的一端的外侧壁处连通设有进水管，水解酸化池的另一端与好氧池的一端之间的间隙区内设有第一过水隔墙;好氧池内均布设有第二过水隔墙和第三过水隔墙，将好氧池分割为第一区域、第二区域和第三区域;好氧池内设有曝气装置;好氧池的出水槽底部连通着进水管，进水管的出口端位于二沉池内;二沉池和好氧池之间设有硝化液回流泵。本发明各池水力条件好，污水处理能耗小，节省了大量的占地面积及连接管道，降低了工程造价和运行成本，各功能池一桥相通，管理十分方便，达到了优化组合的目的。
权利要求书
1.用于城市污水处理的一体化处理装置，包括圆形的二沉池(6)，所述二沉池(6)内设有刮泥机(14)，二沉池(6)内壁上部设有出水环槽(15)，出水环槽(15)上设有二沉池出水口(7)，二沉池出水口(7)连通着出水管(8)，其特征在于：所述二沉池(6)的外周分别环绕设有水解酸化池(2)和好氧池(3)，水解酸化池(2)和好氧池(3)形成圆环状的池体;
所述水解酸化池(2)的一端的外侧壁处连通设有进水管(1)，水解酸化池(2)的另一端与好氧池(3)的一端之间设有间隙区，所述间隙区内设有第一过水隔墙(9)，第一过水隔墙(9)的一端连接着二沉池(6)的外侧壁，与第一过水隔墙(9)相邻处的好氧池(3)上设有进水口;
所述好氧池(3)内均布设有第二过水隔墙(10)和第三过水隔墙(11)，将好氧池(3)分割为第一区域、第二区域和第三区域;所述第二过水隔墙(10)的一端连接着好氧池(3)的外壁内侧，所述第三过水隔墙(11)的一端连接着二沉池(6)的外侧壁，所述好氧池(3)内设有曝气装置(16);好氧池(3)的另一端上部设有出水槽(4)，出水槽(4)底部连通着进水管(5)的进口端，进水管(5)的出口端位于二沉池(6)内;出水槽(4)下方的二沉池(6)和好氧池(3)之间设有硝化液回流泵(12)，硝化液回流泵(12)的进口位于好氧池(3)内，出口位于水解酸化池(2)内。
2.根据权利要求1所述的用于城市污水处理的一体化处理装置，其特征在于：所述水解酸化池(2)位于二沉池(6)外部的四分之一圆周处，好氧池(3)位于二沉池(6)外部的四分之三的圆周处，且水解酸化池(2)的内环池壁、好氧池(3)的内环池壁与二沉池(6)的圆周池壁为同一池壁。
3.根据权利要求1所述的用于城市污水处理的一体化处理装置，其特征在于：所述进水管(5)的出口端位于二沉池(6)的中心处上部。
4.根据权利要求1所述的用于城市污水处理的一体化处理装置，其特征在于：所述二沉池(6)外周处、水解酸化池(2)外周处和好氧池(3)外周处分别设有带栏杆的走道板，相邻的形成圆环状的池体之间设有带栏杆的走道板。
说明书
用于城市污水处理的一体化处理装置
技术领域
本发明涉及污水处理技术领域，具体涉及城市污水处理装置。
背景技术
城市污水处理工艺主要流程的装置一般包括格栅、集水井、生化池(包括厌、缺氧或水解酸化池)、二沉池等单元组成。现阶段广泛采用的城市污水处理工艺装置中生化池、二沉池等大都是单独设置的，这一流程占地面积大，连接管道长，增加了工程造价和后期的运行成本。
发明内容
为了解决现有城市污水处理装置占地面积大、工程造价和运行成本高的问题，本发明提供一种新结构的用于城市污水处理的一体化处理装置。
具体的技术解决方案如下：

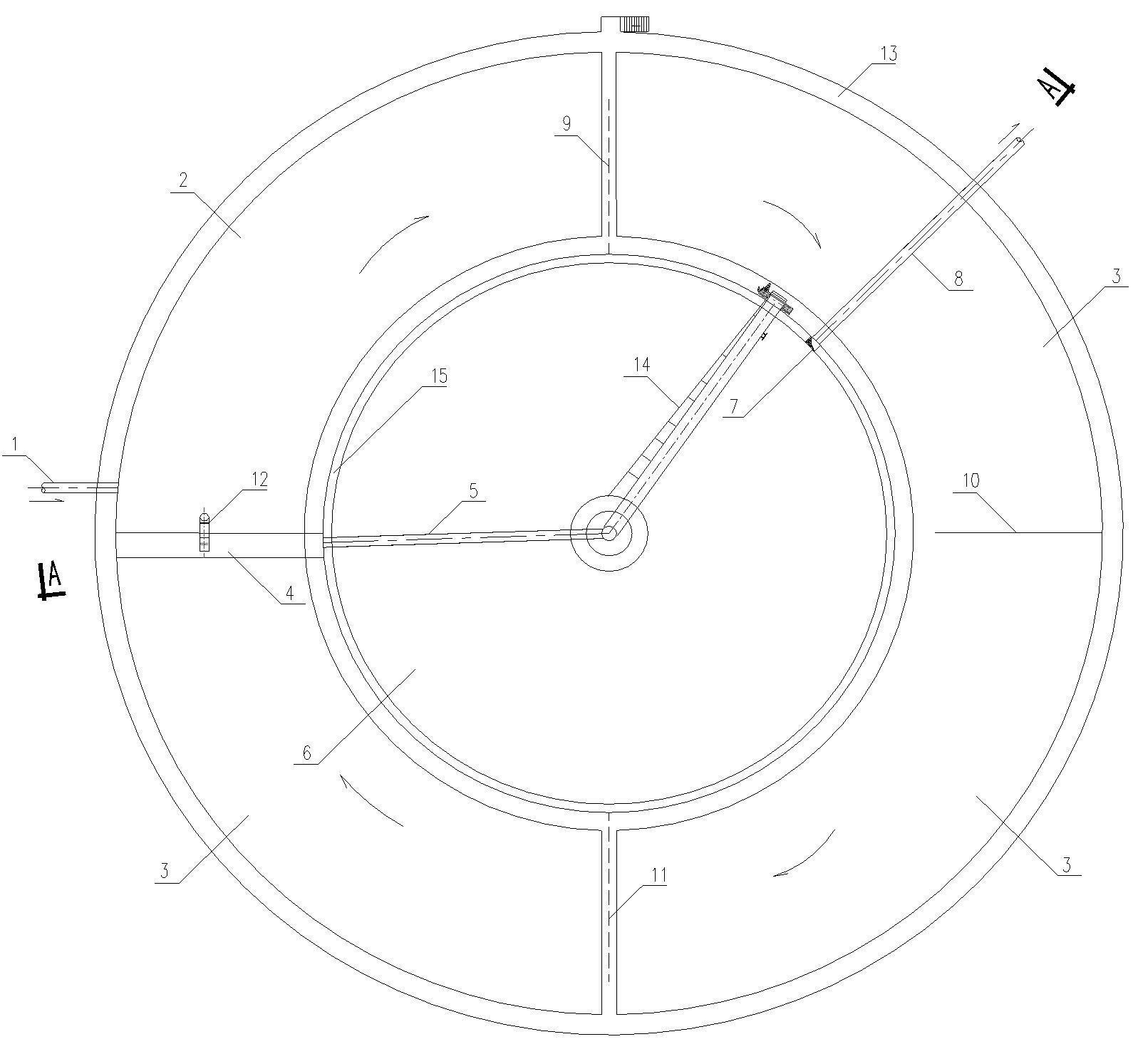

用于城市污水处理的一体化处理装置包括圆形的二沉池6，所述二沉池6内设有刮泥机14，二沉池6内壁上部设有出水环槽15，出水环槽15上设有二沉池出水口7，二沉池出水口7连通着出水管8。所述二沉池6的外周分别环绕设有水解酸化池2和好氧池3，水解酸化池2和好氧池3形成圆环状的池体;
所述水解酸化池2的一端的外侧壁处连通设有进水管1，水解酸化池2的另一端与好氧池3的一端之间设有间隙区，所述间隙区内设有第一过水隔墙9，第一过水隔墙9的一端连接着二沉池6的外侧壁，与第一过水隔墙9相邻处的好氧池3上设有进水口;
所述好氧池3内均布设有第二过水隔墙10和第三过水隔墙11，将好氧池3分割为第一区域、第二区域和第三区域;所述第二过水隔墙10的一端连接着好氧池3的外壁内侧，所述第三过水隔墙11的一端连接着二沉池6的外侧壁，所述好氧池3内设有曝气装置16;好氧池3的另一端上部设有出水槽4，出水槽4底部连通着进水管5的进口端，进水管5的出口端位于二沉池6内;出水槽4下方的二沉池6和好氧池3之间设有硝化液回流泵12，硝化液回流泵12的进口位于好氧池3内，出口位于水解酸化池2内。
所述水解酸化池2位于二沉池6外部的四分之一圆周处，好氧池3位于二沉池6外部的四分之三的圆周处，且水解酸化池2的内环池壁、好氧池3的内环池壁与二沉池6的圆周池壁为同一池壁。
所述进水管5的出口端位于二沉池6的中心处上部。
所述二沉池6外周处、水解酸化池2外周处和好氧池3外周处分别设有带栏杆的走道板，相邻的形成圆环状的池体之间设有带栏杆的走道板。
本发明将生化池(厌氧、缺氧或称水解酸化池、反硝化池、好氧生化反应池)、二沉池组合为一体化，相互共底、共壁，池与池壁间根据需要设置预留洞孔，顺流污水靠压力差从预留洞孔流入另一池内，回流泥水采用增设池壁回流泵直接回流，无须管道连接。最后的好氧生化池出水通过出水槽再由管道进入二沉池，实现泥水分离。本发明各池水力条件好，池容大小及性能变换方便灵活，活性污泥法和接触氧化法变换容易，污水处理能耗小，这样一来，通过污水处理装置的优化组合，就节约了大量的占地面积、节省了池与池间的连接管道，降低了工程造价和运行费用，同时因为池与池相连，一桥相通，管理十分方便。
