申请日2012.12.07
公开(公告)日2013.06.05
IPC分类号C10L3/10; F22B35/00; F22B33/00; F23K5/00
摘要

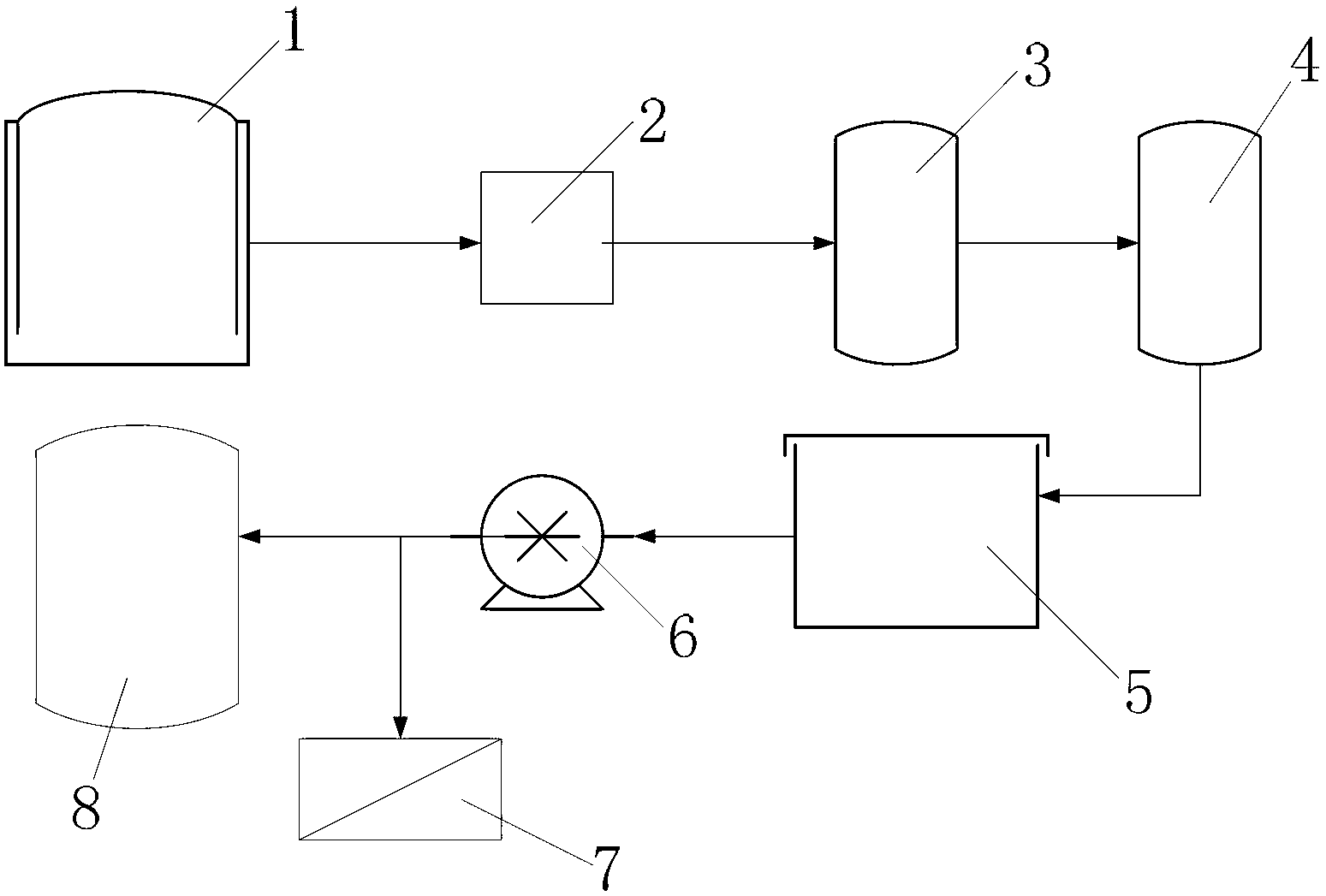

本实用新型公开了一种应用于啤酒厂废水厌氧处理的沼气燃烧系统，包括：用于对来自啤酒厂废水厌氧处理的沼气进行脱水、脱硫的脱水罐和脱硫罐，用于对所述沼气进行增压的加压机，用于消耗所述沼气的沼气燃烧器和沼气锅炉;所述啤酒厂废水厌氧处理的沼气通过沼气管道依次导通连接所述脱水罐、所述脱硫罐和所述加压机，所述加压机同时连接所述沼气燃烧器和沼气锅炉。本实用新型一种能有效回收利用啤酒厂废水厌氧处理中产生的沼气，且安全可靠的应用于啤酒厂废水厌氧处理的沼气燃烧系统。
权利要求书
1.一种应用于啤酒厂废水厌氧处理的沼气燃烧系统，其特征在于包括： 用于对来自啤酒厂废水厌氧处理的沼气进行脱水、脱硫的脱水罐和脱硫罐， 用于对所述沼气进行增压的加压机，用于消耗所述沼气的沼气燃烧器和沼气 锅炉;所述啤酒厂废水 厌氧处理的沼气通过沼气管道依次导通连接所述脱水 罐、所述脱硫罐和所述加压机，所述加压机同时连接所述沼气燃烧器和沼气 锅炉。
2.如权利要求1所述的应用于啤酒厂废水厌氧处理的沼气燃烧系统，其特征在 于：还包括一用于隔开所述啤酒厂废水厌氧处理的沼气与所述沼气燃烧系 统、防止明火沿沼气管道流窜的水封装置，所述啤酒厂废水厌氧处理的沼气 通过水封装置连接到所述脱水罐中。
3.如权利要求2所述的应用于啤酒厂废水厌氧处理的沼气燃烧系统，其特征在 于：所述水封装置为管式存水弯。
4.如权利要求1所述的应用于啤酒厂废水厌氧处理的沼气燃烧系统，其特征在 于：还包括一用于维持所述沼气燃烧系统稳定性的沼气气柜，所述沼气气柜 设置在所述脱硫罐和所述加压机之间，由所述脱硫罐输出的沼气管道导入所 述沼气气柜，再由所述沼气气柜导入所述加压机。
5.如权利要求1所述的应用于啤酒厂废水厌氧处理的沼气燃烧系统，其特征在 于：还包括一用于控制所述沼气燃烧器和沼气锅炉的自动控制模块，所述自 动控制模块包括用于控制所述沼气燃烧器和沼气锅炉启闭的输送控制中心、 用于检测所述沼气管道压力的压力传感器、用于检测所述沼气燃烧器是否燃 烧的点火传感器和故障报警器;所述压力传感器设置在所述加压机的沼气管 道输出端;所述点火传感器设置在所述沼气燃烧器的燃烧嘴处;所述的输送 控制中心包括信号输入端和信号输出端，所述压力传感器和所述点火传感器 连接到所述信号输入端上，所述信号输出端连接所述故障报警器、沼气燃烧 器和沼气锅炉。
6.如权利要求1所述的应用于啤酒厂废水厌氧处理的沼气燃烧系统，其特征在 于：所述脱水罐中设置有用于凝水、沉淀，以及使所述脱水罐内气流和冷凝 水处在不同的通道的填料。
7.如权利要求6所述的应用于啤酒厂废水厌氧处理的沼气燃烧系统，其特征在 于：所述填料为陶瓷滤球或多孔塑料。
说明书
一种应用于啤酒厂废水厌氧处理的沼气燃烧系统
技术领域
本实用新型涉及沼气回收利用技术领域，尤其涉及一种应用于啤酒厂废水 厌氧处理的沼气燃烧系统。
背景技术
在啤酒厂废水的厌氧处理中会产生沼气，沼气是一种混合的可燃性气体， 其主要成分是甲烷(CH4)、二氧化碳(CO2)、还有少量的氢(H2)、一氧化碳 (CO)及少量的硫化氢(H2S)等。在实际工程中，沼气中CH4的体积分数为 45～80%，CO2的体积分数为20～45%，其组成由于厌氧消化的工艺和机理 不同而有较大的差别。
众所周知，沼气的用途十分广泛，其具有如下特点：
①燃烧沼气可大大减轻环境的污染：沼气作为一种气体燃料，其灰分、含 硫量和含氮量均比煤低，燃烧所产生烟气中粉尘含量极少，硫和氮的氧化物也 较少，且几乎没有炉渣，是一种良好的环境燃料。
②沼气的输送和燃烧前的准备比较简单。
③沼气比煤燃烧充分，所需要的燃烧空间小。
目前，啤酒厂废水厌氧处理中产生的沼气主要采用对空直接燃烧方式，大 量的能源被浪费。因此本领域的技术人员一直致力于开发一种能有效回收利用 啤酒厂废水厌氧处理中产生的沼气，且安全可靠的应用于啤酒厂废水厌氧处理 的沼气燃烧系统。
实用新型内容
本实用新型的目的是克服现有技术的缺点，提供一种能有效回收利用啤酒 厂废水厌氧处理中产生的沼气，且安全可靠的应用于啤酒厂废水厌氧处理的沼 气燃烧系统。
为了达到上述目的，本实用新型提出了一种应用于啤酒厂废水厌氧处理的 沼气燃烧系统，包括：用于对来自啤酒厂废水厌氧处理的沼气进行脱水、脱硫 的脱水罐和脱硫罐，用于对所述沼气进行增压的加压机，用于消耗所述沼气的 沼气燃烧器和沼气锅炉;所述啤酒厂废水厌氧处理的沼气通过沼气管道依次导 通连接所述脱水罐、所述脱硫罐和所述加压机，所述加压机同时连接所述沼气 燃烧器和沼气锅炉。
进一步优选地，所述的应用于啤酒厂废水厌氧处理的沼气燃烧系统还包括 一用于隔开所述啤酒厂废水厌氧处理的沼气与所述沼气燃烧系统、防止明火沿 沼气管道流窜的水封装置，所述啤酒厂废水厌氧处理的沼气通过水封装置连接 到所述脱水罐中。加设水封装置进一步提高了本实用新型的安全性，用水把火 源与气源隔开，防止因明火沿沼气管道流窜而引起各部件设施的爆炸。
进一步优选地，其特征在于：所述水封装置为管式存水弯，结构简单、安 装方便，且使用可靠。
进一步优选地，所述的应用于啤酒厂废水厌氧处理的沼气燃烧系统还包括 一用于维持所述沼气燃烧系统稳定性的沼气气柜，所述沼气气柜设置在所述脱 硫罐和所述加压机之间，由所述脱硫罐输出的沼气管道导入所述沼气气柜，再 由所述沼气气柜导入所述加压机。加设沼气气柜进一步提高了本实用新型的运 行稳定性，尤其是沼气燃烧的稳定性。
进一步优选地，所述的应用于啤酒厂废水厌氧处理的沼气燃烧系统还包括 一用于控制所述沼气燃烧器和沼气锅炉的自动控制模块，所述自动控制模块包 括用于控制所述沼气燃烧器和沼气锅炉启闭的输送控制中心、用于检测所述沼 气管道压力的压力传感器、用于检测所述沼气燃烧器是否燃烧的点火传感器和 故障报警器;所述压力传感器设置在所述加压机的沼气管道输出端;所述点火 传感器设置在所述沼气燃烧器的燃烧嘴处;所述的输送控制中心包括信号输入 端和信号输出端，所述压力传感器和所述点火传感器连接到所述信号输入端上， 所述信号输出端连接所述故障报警器、沼气燃烧器和沼气锅炉。加设上述自动 控制模块进一步提高了本实用新型的自动化程度，能及时有效的调节沼气管道 内的压力，且实现故障自动报警同时自动控制熄灭火种火苗并关闭沼气管道， 大大的提高了本实用新型的安全性和实用性，同时简化了工作人员的操作，工 作人员只需设定和监控所述自动控制模块相关参数即可。
进一步优选地，所述脱水罐中设置有用于凝水、沉淀，以及使所述脱水罐 内气流和冷凝水处在不同的通道的填料。
进一步优选地，所述填料为陶瓷滤球或多孔塑料。
综上所述，啤酒厂废水厌氧处理的沼气经过水封装置阻火后，进入脱水罐 和脱硫罐中有效去除沼气中部分杂质、水分和H2S，避免了杂质对沼气管道及 本实用新型其他部件产生磨擦损坏，然后进入沼气气柜，在通过加压机进行增 压，最后进入沼气燃烧器和/或沼气锅炉进行燃烧使用。其中本实用新型的沼气 燃烧器还有一个重要的作用为调节输入所述沼气锅炉的沼气管道内的压力，由 于沼气锅炉和沼气燃烧器共用加压机输出的沼气，故可通过沼气燃烧器的启闭 来控制沼气锅炉所使用的沼气压力，确保沼气锅炉的稳定运行，沼气锅炉产生 的蒸汽可用于生产或生活，有效的回收利用的沼气资源。
