申请日2012.12.07
公开(公告)日2013.05.08
IPC分类号C02F11/14; C05F7/00; C02F11/00
摘要
本实用新型公开了一种废水滤余物处理装置，包括稳定调和设备、脱水干燥设备和碱性水循环系统，其能够对废水处理后产生的半液态和固体物进行改良性处理。该装置可以与医院废水消毒处理装置和厕所污水处理装置配合使用，以便有效地对上述废水 处理装置产生的污物和滤出物进行益用化处理，消除其中有害物质对环境再污染，保护公共环境和公众健康，达到废物利用的目的。本装置结构简单，工艺合理，治污效果好，成本低。本装置特别适用于大型水库水源地区治理生活类污水工程，避免滤余物填埋造成的二次水污染。
权利要求书

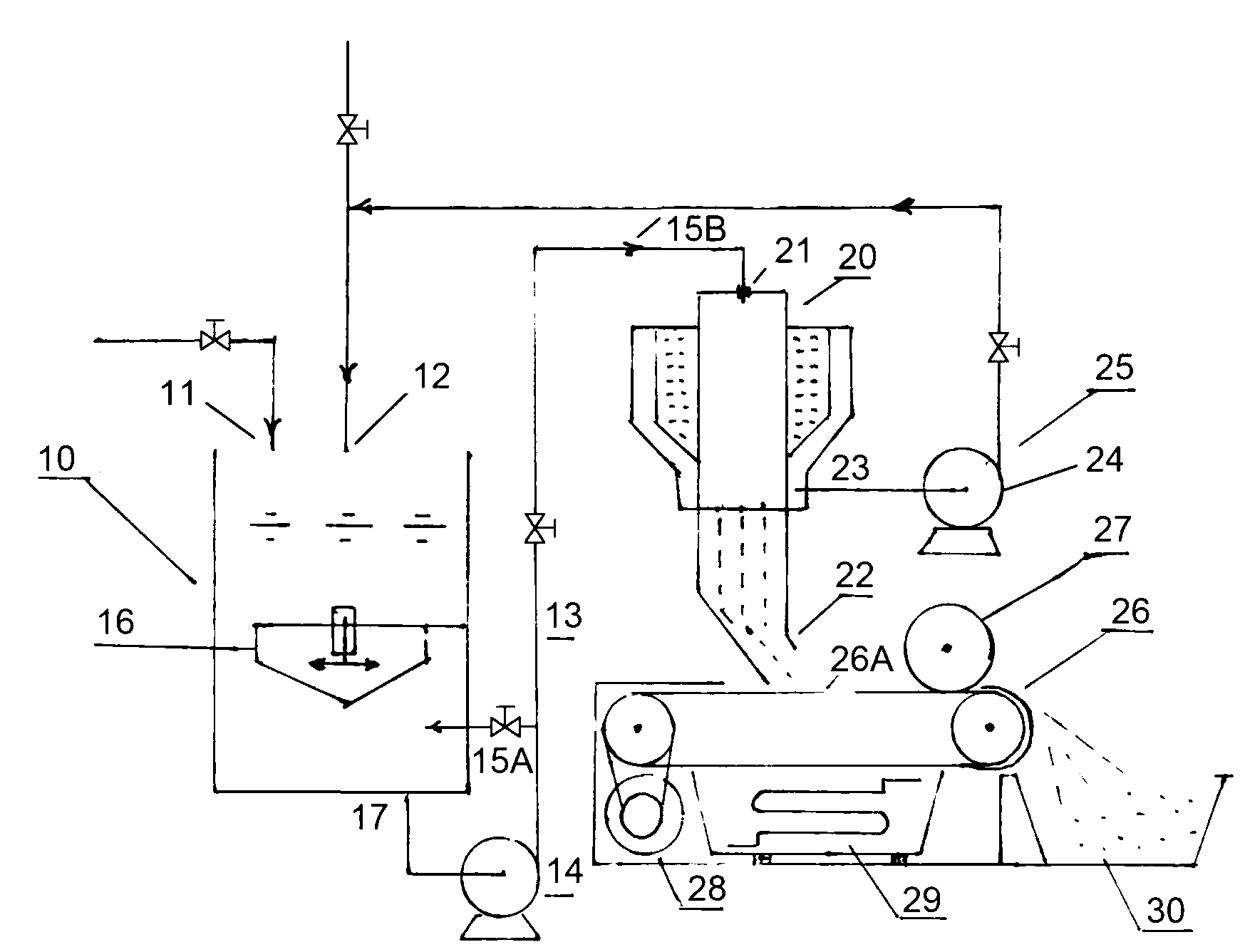

1.一种废水滤余物处理装置，包括稳定调和设备和脱水干燥设备，其 特征在于：
所述稳定调和设备的上部设有污泥入口和处理剂填入口，内部设有机 械搅拌器(16)，底部设有混合液抽出口(17);
所述脱水干燥设备包括脱水器和脱水烘干装置，其中，所述脱水器的 顶部设有混合液入口(21)，下部设有污泥排卸口(22)和脱除水抽出口 (23)，所述脱水烘干装置包括传输带驱动装置(28)、用于输送滤余物 的传输带(26A)、用于挤压滤余物以便脱水的压辊(27)、和用于烘干 滤余物的烘干器(29)，其中，在脱水器中脱水的滤余物经由污泥排卸口 (22)排卸到脱水烘干装置的传输带(26A)上;
所述稳定调和设备的混合液抽出口(17)连接到所述脱水器的混合液 入口(21);
所述废水滤余物处理装置还设有碱性水循环系统，所述碱性水循环系 统包括从脱除水抽出口(23)抽取脱除水的泵(24)以及将抽取的脱除水 输送到稳定调和设备的处理剂填入口的管线。
2.根据权利要求1所述的废水滤余物处理装置，其特征在于：所述稳 定调和设备的混合液抽出口(17)经由一循环输送系统连接到所述脱水器 的混合液入口(21)，所述循环输送系统包括从混合液抽出口(17)抽取 滤余物的泵(14)和将所抽取的滤余物输送到混合液入口(21)的管线 (15B)。
3.根据权利要求1或2所述的废水滤余物处理装置，其特征在于：所 述传输带(26A)由坚韧微细孔眼材料制成。
4.根据权利要求3所述的废水滤余物处理装置，其特征在于：所述传 输带(26A)由金属或高聚物材料编织带制成。
5.根据权利要求1或2所述的废水滤余物处理装置，其特征在于：所 述烘干器(29)包括电热源、燃烧热源或辐射性热源。
6.根据权利要求1或2所述的废水滤余物处理装置，其特征在于：所 述脱水器是离心式的，包括由微孔透水金属材料制成的脱水转筒，所述脱 水转筒配有由微细孔眼编织过滤材料制成的内衬层。
说明书
废水滤余物处理装置
技术领域
本实用新型涉及一种废水滤余物处理装置。
背景技术
现有的城市污水处理工程，特别是对人畜排泄物污水的处理过程产生 大量固体物、滤余污泥、废渣等污物，通常以液态、半固态、固体和生物 固体状态存在。长期以来，对这些污物的处理一直是污水处理技术领域最 难解决的问题。这些污泥类物质不仅有废水中的污染物，也有废水处理过 程中产生的栅渣、沉渣、滤渣、初沉污泥、化学污泥、好氧和厌氧活性污 泥等。如何对这些含有大量有害成分的污泥回收利用，减少环境二次污染 始终困扰着污水处理行业。而该行业普遍采用的工艺技术是浓缩、脱水、 干化，最后是填埋处理。使用上述处理技术不能对废水滤余物进行有效处 理，原因是这类污泥为混合污染物质，包含城市产生的各种污染物，种类 多，成分复杂，毒害性强，对环境和人体健康危害性大。使用上述处理技 术不能剥离各种有害成分，脱除毒物，进行益用化处理。这类滤余物含有 水溶性有机物、无机物，难溶解的有机物、无机物，吸附性料渣、滤出物、 絮凝物、人畜排泄物、油渍污物等，还有大量致病微生物、病毒、传染病 毒等。最终只能把这类混合性污泥同城市垃圾一起填埋地下。在雨季里， 雨水渗透后，污泥中的有害成分会随雨水汇入地下水系，也会深入江河湖 泊和水库水源中，造成二次水污染，对人类健康造成严重危害，对环境造 成严重破坏。
本实用新型旨在克服现有技术中的以上缺陷。
发明内容
本实用新型的目的是提供一种废水滤余物处理装置，用以对废水处理 过程中产生的大量污泥、滤出物和污染物进行益用化处理，回收利用，避 免造成环境的二次污染，保护人类健康。
本实用新型的技术方案是：一种废水滤余物处理装置，包括稳定调和 设备和脱水干燥设备，其特征在于：所述稳定调和设备的上部设有污泥入 口和处理剂填入口，内部设有机械搅拌器，底部设有混合液抽出口;所述 脱水干燥设备包括脱水器和脱水烘干装置，其中，所述脱水器的顶部设有 混合液入口，下部设有污泥排卸口和脱除水抽出口，所述脱水烘干装置包 括传输带驱动装置、用于输送滤余物的传输带、用于挤压滤余物以便脱水 的压辊、和用于烘干滤余物的烘干器，其中，在脱水器中脱水的滤余物经 由污泥排卸口排卸到脱水烘干装置的传输带上;所述稳定调和设备的混合 液抽出口连接到所述脱水器的混合液入口;所述废水滤余物处理装置还设 有碱性水循环系统，所述碱性水循环系统包括从脱除水抽出口抽取脱除水 的泵以及将抽取的脱除水输送到稳定调和设备的处理剂填入口的管线。
有利地，稳定调和设备是一个水池式容器，其内部设置的搅拌器可以 是大功率的滚筒式、绞龙式或叶轮式搅拌器，确保把污泥与处理剂搅混均 匀。
在一个有利的实施例中，稳定调和设备的混合液抽出口经由一循环输 送系统连接到脱水器的混合液入口，所述循环输送系统包括从混合液抽出 口抽取滤余物的泵和将所抽取的滤余物输送到混合液入口的管线。该泵可 以是高压泥浆泵，其将混合液输送到脱水干燥设备。
有利地，脱水烘干装置的传输带可由坚韧微细孔眼材料制成，特别地 可由金属或高聚物材料编织带制成。
在另一个有利的实施例中，脱水器是离心式的，包括由微孔透水金属 材料制成的脱水转筒，所述脱水转筒配有由微细孔眼编织过滤材料制成的 内衬层。优选地，离心式转筒是由金属微孔栅网和细滤织物制成的泥水分 离结构。
在另一个有利的实施例中，烘干器包括电热源、燃烧热源或辐射性热 源。
在根据本实用新型的废水滤余物处理装置中，可以通过碱性水循环系 统把脱水器的脱除水输送回稳定调和设备的处理剂填入口，进行碱性液循 环使用。在脱水器中脱水的污泥被排卸到脱水烘干装置、优选为传输式滚 压脱水烘干床进行深度干燥处理。传输带由坚韧微孔材料制成，具有适于 滚压脱水和烘干热能的高通透率。该传输带把处理后的污泥送入储存装置。 在处理过程中，滤余物在本实用新型公开的装置和设备里进行稳定调和、 离心脱水和滚压烘干处理，能够有效限制微生物生长、繁殖，使得污泥不 会腐败，清除臭气和对人体有害物质，消灭病毒、细菌和其他微生物，使 其物理性达到排放标准，可以作为有机肥料使用，实现本实用新型对废水 滤余物处理的目标。
根据本实用新型的废水滤余物处理装置能够有效地对废水处理过程中 产生的大量污泥、污物和滤余物进行益用化处理，消除所含有害物质对环 境造成的二次污染、保护环境、保护公众健康。本装置是废水处理工程的 后处理设备，能够与例如医院废水消毒处理装置和厕所污水处理装置配合 使用。其特别适用于大型水库水源地区治污工程，避免滤余物填埋造成的 地下水系二次污染。
