申请日2012.12.07
公开(公告)日2013.06.05
IPC分类号D06B23/22; D06B23/20
摘要
本实用新型公开了一种废水回用印花水洗机，属于印染设备技术领域。包括平洗段、皂洗水洗段和烘筒烘干装置，皂洗水洗段排出的热废水通过管道经热交换器换热后，由回水泵泵入所述的平洗段中，补充水则经过热交换器被热废水加热后进入所述的皂洗水洗段，皂洗水洗段排出的废热水还汽蒸箱的出布口。使用该实用新型，不仅有效节省了生产用水，而且节省了大量蒸汽和能量。
权利要求书

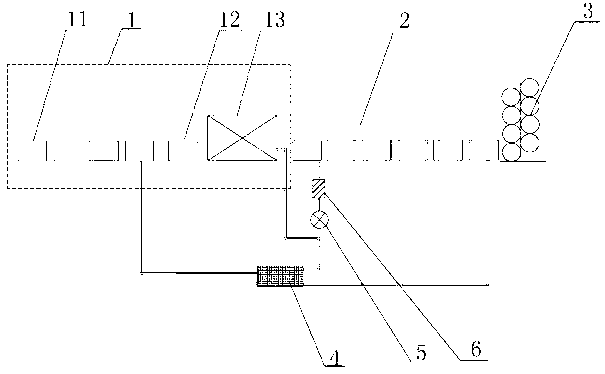

1.一种废水回用印花水洗机，包括平洗段(1)、皂洗水洗段(2)和烘筒烘干装置(3)，所述的平洗段(1)包括水洗槽(11)、加料槽(12)和汽蒸箱(13)，其特征在于：还包括热交换器(4)和回水泵(5);所述的皂洗水洗段(2)排出的热废水 通过管道经热交换器(4)换热，由所述的回水泵(5)泵入所述的平洗段(1)中，补充水则经过所述的热交换器(4)被热废水加热后进入所述的皂洗水洗段(2)中;所述皂洗水洗段(2)排出的废热水还通过回水泵(5)泵入废水汽蒸箱(13)的出布口。
2.根据权利要求1所述的废水回用印花水洗机，其特征在于：所述的平洗段(1)和所述的皂洗水洗段(2)之间设置有过滤箱(6)，皂洗水洗段(2)排出的热废水经所述的过滤箱(6)后泵入所述的平洗段(1)中。
3.根据权利要求2所述的废水回用印花水洗机，其特征在于：所述的平洗段(1)设置有4格水洗槽(11)，所述的平洗段(1)进水口设置在第4格水洗槽(11)上。
4.根据权利要求2所述的废水回用印花水洗机，其特征在于：所述的平洗段(1)设置有4格水洗槽(11)，所述的平洗段(1)进水口设置在第3格水洗槽(11)上。
5.根据权利要求1或2或3或4所述的废水回用印花水洗机，其特征在于：所述的水洗槽(11)上设置有封口 。
6.根据权利要求4所述的废水回用印花水洗机，其特征在于：所述汽蒸箱的箱体包覆有保温材料。
7.根据权利要求4所述的废水回用印花水洗机，其特征在于：所述汽蒸箱的箱盖包覆有保温材料。
8.根据权利要求5所述的废水回用印花水洗机，其特征在于：所述汽蒸箱(13)的箱体包覆有保温材料。
9.根据权利要求5所述的废水回用印花水洗机，其特征在于：所述汽蒸箱(13)的箱盖包覆有保温材料。
说明书
废水回用印花水洗机
技术领域
本实用新型涉及印染设备技术领域，特别涉及一种废水回用印花水洗机。
背景技术
印花水洗机是印染行业中使用最为普遍的一种机械设备，它通常包括多个水洗室和烘筒。例如公告号为CN102758327的实用新型公开了一种用于纺织面料印染前处理的退煮漂联合机，包括依次设置的轧车、煮漂箱、水洗箱、烘燥箱，其中煮漂箱主要包括汽蒸室和水洗室，在印染生产过程中，煮漂和水洗都需要不断通入热水，这些热水是分开利用的，各自完成漂洗之后排出的热废水直接排至污水槽。补充水通常是常温，水温接近气温或者更低，排放的污水却是高温水，这样既浪费了水源，又浪费了热能。
实用新型内容
本实用新型的目的是针对现有技术的不足，提供一种具有废水回用印花水洗机，该实用新型将后一水洗工段排出的热废水高效回收利用，既节约了水资源，也提高了蒸汽资源的利用。
本实用新型的上述技术目的是通过以下技术方案得以实现的：
一种废水回用印花水洗机，包括平洗段、皂洗水洗段和烘筒烘干装置，所述的平洗段包括水洗槽、加料槽和汽蒸箱，其还包括热交换器和回水泵;所述的皂洗水洗段排出的热废水通过管道经热交换器换热，由所述的回水泵泵入所述的平洗段中，补充水则经过所述的热交换器被热废水加热后进入所述的皂洗水洗段中;所述皂洗水洗段排出的废热水还由所述的回水泵泵入废水汽蒸箱的出布口。
印染工序中，布料首先通过平洗段再通过皂洗水洗段水洗，水则是从皂洗水洗段进入，逆流漂洗后，由皂洗水洗段排出，通过热交换器热交换后排入平洗段进行回收利用。新鲜的补充水通过热交换器热交换后，进入皂洗水洗段。在这一过程中，皂洗水洗段排出低浓度的热废水进入热交换器时的热量刚好对新鲜的补充水进行加热。
皂洗水洗段排出低浓度的热废水不仅可以用于平洗段高浓度织物的水洗，而且可用于补充汽蒸箱的出布口的蒸汽，形成水封。
作为优选，所述的平洗段和所述的皂洗水洗段之间设置有过滤箱，皂洗水洗段排出的热废水经所述的过滤箱后泵入所述的平洗段中。
作为优选，所述的平洗段设置有4格水洗槽，所述的平洗段进水口设置在第4格水洗槽上。
作为优选，所述的平洗段设置有4格水洗槽，所述的平洗段进水口设置在第3格水洗槽上。
作为优选，水洗槽上设置有封口，保证了洗槽内的温度，减少蒸汽热量的损耗。
作为优选，所述的汽蒸箱的箱体和箱盖均包覆有保温材料，防止大量蒸汽的流失。
综上所述，本实用新型具有以下优点：
1、本实用新型通过设置废水回收装置，将废水处理后用回水泵通过连接管回用，节省了生产用水，有效减少废水的排放，实现节能减排的目的。
2、本实用新型设置有热交换器，排出的热污水通过热交换器将热量加热补充水，节省了大量蒸汽和能量。
