申请日2012.12.07
公开(公告)日2013.05.08
IPC分类号F03B13/00
摘要
本实用新型公开的一种可利用废弃高楼污水进行发电的高楼污水发电机组，包括发电机，发电机上带有叶轮，还包括引导污水流向叶轮的污水管路，该污水管路的污水入口连接高楼的排污管。通过污水管路将高楼内的生活或工业污水垂直下冲引导至叶轮，污水冲击叶轮使叶轮转动，叶轮带动发电机发电。本实用新型利用高楼污水进行发电，发电所需的动力由不会被使用或被废弃的废水提供，得到了清洁的电能，增加了电力供应的渠道，可以在原有排污系统的基础上进行改造，建设成本低。
权利要求书

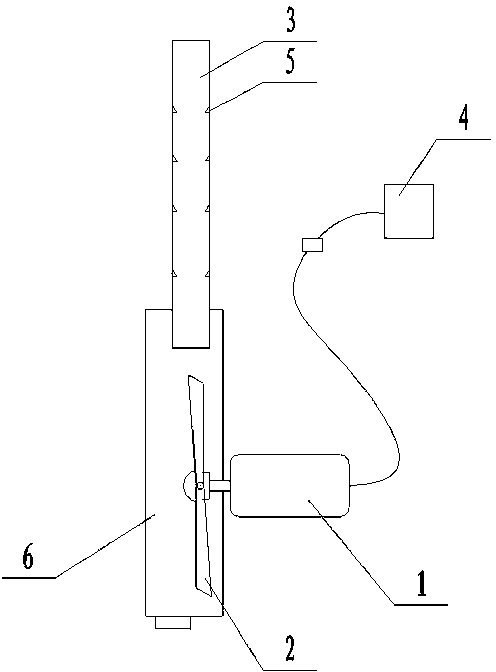

1.一种高楼污水发电机组，包括发电机(1)，发电机(1)上带有叶轮(2)，其特征在于：还包括引导污水流向叶轮的污水管路(3)，该污水管路(3)的污水入口连接高楼的排污管。
2.根据权利要求1所述的高楼污水发电机组，其特征在于：污水管路(3)的污水入口连接高楼的七层以上的排污管。
3.根据权利要求1或2所述的高楼污水 发电机组，其特征在于：污水管路(3)是上部小下部大的锥形结构。
4.根据权利要求1或2所述的高楼污水发电机组，其特征在于：发电机(1)连接蓄电设备(4)或输电设备。
5.根据权利要求1或2所述的高楼污水发电机组，其特征在于：污水管路(3)的内壁上固定有环形挡水环(5)，挡水环(5)内侧形成向下方倾斜的斜面。
6.根据权利要求1或2所述的高楼污水发电机组，其特征在于：叶轮(2)外部罩有污水防溅装置(6)，该防溅装置是一个上端开口以及下端设有污水出口的箱体，叶轮容置于箱体内。
说明书
高楼污水发电机组
技术领域
本实用新型涉及发电系统，具体是一种利用高楼污水发电的发电系统。
背景技术
高层楼房中每天要排放大量的生活或工业污水，这些污水通过排污管排出，污水从高处下落时蕴藏着丰富的势能，但在目前的排水系统中，这些能量都被浪费掉了。
发明内容
本实用新型的目的是提供一种可利用废弃高楼污水进行发电的高楼污水发电机组。
为实现上述目的，本实用新型采用的技术方案是：
一种高楼污水发电机组，包括发电机，发电机上带有叶轮，还包括引导污水流向叶轮的污水管路，该污水管路的污水入口连接高楼的排污管。
本实用新型通过污水管路将高楼内的生活或工业污水垂直下冲引导至叶轮，污水冲击叶轮使叶轮转动，叶轮带动发电机发电。发电机组设置在楼房的首层或地下室。
污水管路的污水入口连接高楼的七层以上的排污管，从而获得足以使叶轮转动的污水流速，使发电机产生可用的电能。
本实用新型利用高楼污水进行发电，发电所需的动力由不会被使用或被废弃的废水提供，得到了清洁的电能，增加了电力供应的渠道，可以在原有排污系统的基础上进行改造，建设成本低。
