申请日2011.06.30
公开(公告)日2012.01.11
IPC分类号G08C19/00; G05B19/048
摘要
本实用新型涉及一种监控装置，特别涉及的是一种环保的废水监控装置，包括水位探测电路、单片机控制电路、抽水机驱动电路、电磁阀驱动电路和载波信号锁相电路，所述水位探测电路采集的信号经触发电路发送到单片机控制电路，由单片机控制电路控制输出至抽水机驱动电路、电磁阀驱动电路和载波信号锁相电路，所述载波信号锁相电路的输出信号经选频放大器电路发送到载波信号译码电路，当水质超标时，本装置通过单片机发出控制信号，发出联动控制信号使排水抽水机停止排放，并驱动电磁阀打开阀门排水，使污水水位下降，同时通过载波信号发送报警信号，达到实时远程监控排水的作用，避免污水乱排，破坏周围环境。
权利要求书

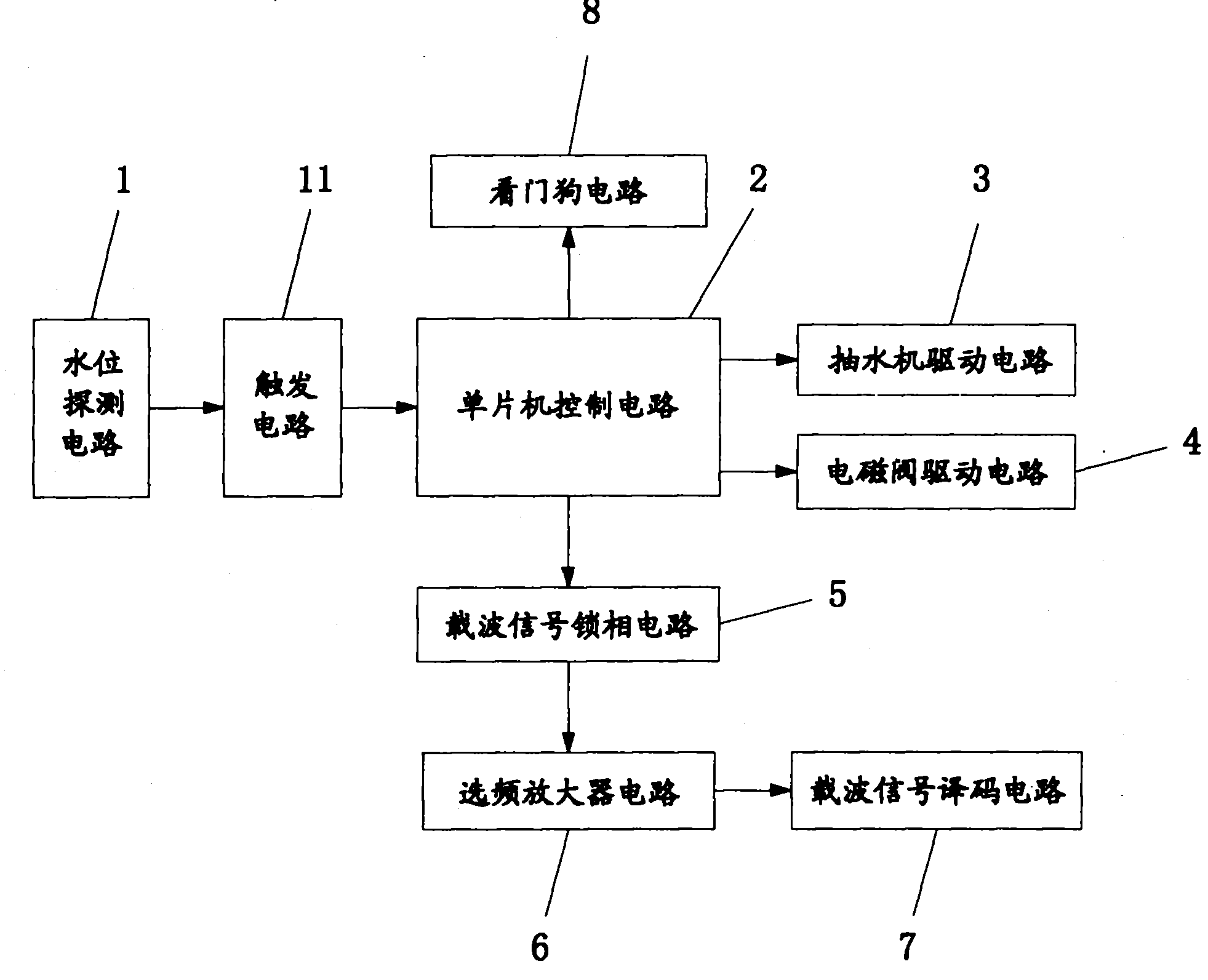

1.一种环保的废水监控装置，其特征在于：包括水位探测电路(1)、 单片机控制电路(2)、抽水机驱动电路(3)、电磁阀驱动电路(4)和载波 信号锁相电路(5)，所述水位探测电路(1)采集的信号经触发电路(11) 发送到单片机控制电路(2)，由单片机控制电路(2)控制输出至抽水机驱 动电路(3)、电磁阀驱动电路(4)和载波信号锁相电路(5)，所述载波信 号锁相电路(5)的输出信号经选频放大器电路(6)发送到载波信号译码 电路(7)。
2.根据权利要求1所述的一种环保的废水监控装置，其特征在于：所 述单片机控制电路(2)还输出连接一看门狗电路(8)。
3.根据权利要求1所述的一种环保的废水监控装置，其特征在于：所 述水位探测电路(1)由缺水点探测电极B、低水位点探测电极C、水满点 探测电极A的输出端连接电阻构成。
4.根据权利要求1所述的一种环保的废水监控装置，其特征在于：所 述触发电路(11)采用NE555时基电路IC2构成的单稳态触发电路。
5.根据权利要求1所述的一种环保的废水监控装置，其特征在于：所 述载波信号锁相电路(5)由LM567音调解码器U1及其外围的电容2C1、电 阻2R1、电阻2R2构成。
6.根据权利要求1所述的一种环保的废水监控装置，其特征在于：所 述选频放大器电路(6)由三极管VT1、音频变压器T的初级L1、电容2C2、 电容器2C3构成，并通过音频变压器T的次级L2、电容2C4经电话线向载 波信号译码电路(7)发送数据信号。
7.根据权利要求1或6所述的一种环保的废水监控装置，其特征在于： 所述载波信号译码电路(7)由依次连接的音频变压器T1、LM567音调译码 器U2、三极管VT2和发光二极管LED构成。
说明书
一种环保的废水监控装置
技术领域
本实用新型涉及一种监控装置，特别涉及的是一种环保的废水监控装 置。
背景技术
石粉是石材厂大量排出的废渣，但排放石粉之前，应通过多重水池过 滤才能将石粉堆放，但在过滤过程中会产生大量石粉废水，为了避免污染 环境，自行对废水的监测就非常重要。
实用新型内容
本实用新型的目的在于克服上述不足，提供一种环保的废水监控装置。
本实用新型解决其技术问题所采用的技术方案是：一种环保的废水监 控装置，包括水位探测电路、单片机控制电路、抽水机驱动电路、电磁阀 驱动电路和载波信号锁相电路，所述水位探测电路采集的信号经触发电路 发送到单片机控制电路，由单片机控制电路控制输出至抽水机驱动电路、 电磁阀驱动电路和载波信号锁相电路，所述载波信号锁相电路的输出信号 经选频放大器电路发送到载波信号译码电路。
所述单片机控制电路还输出连接一看门狗电路。
所述水位探测电路由缺水点探测电极B、低水位点探测电极C、水满点 探测电极A的输出端连接电阻构成。
所述触发电路采用NE555时基电路IC2构成的单稳态触发电路。
所述载波信号锁相电路由LM567音调解码器U1及其外围的电容2C1、 电阻2R1、电阻2R2构成。
所述选频放大器电路由三极管VT1、音频变压器T的初级L1、电容2C2、 电容器2C3构成，并通过音频变压器T的次级L2、电容2C4经电话线向载 波信号译码电路发送数据信号。
所述载波信号译码电路由依次连接的音频变压器T1、LM567音调译码 器U2、三极管VT2和发光二极管LED构成。
通过采用上述的技术方案，本实用新型的有益效果是：当水质超标时， 本装置通过单片机发出控制信号，发出联动控制信号使排水抽水机停止排 放，并驱动电磁阀打开阀门排水，使污水水位下降，同时通过载波信号发 送报警信号，达到实时远程监控排水的作用，避免污水乱排，破坏周围环 境。
