申请日2011.06.30
公开(公告)日2012.01.18
IPC分类号C02F1/30
摘要
本实用新型公开了一种新型乳化废水破乳装置，其包括破乳槽、微波发生器和高速分散机，所述微波发生器设置在破乳槽的底部，所述高速分散机的可调节深度的齿盘式分散头从破乳槽的上部伸入破乳槽内，在所述破乳槽上设有加药泵。其适用规模范围广，破乳彻底，能耗小，破乳时间短，占地面积小。
权利要求书

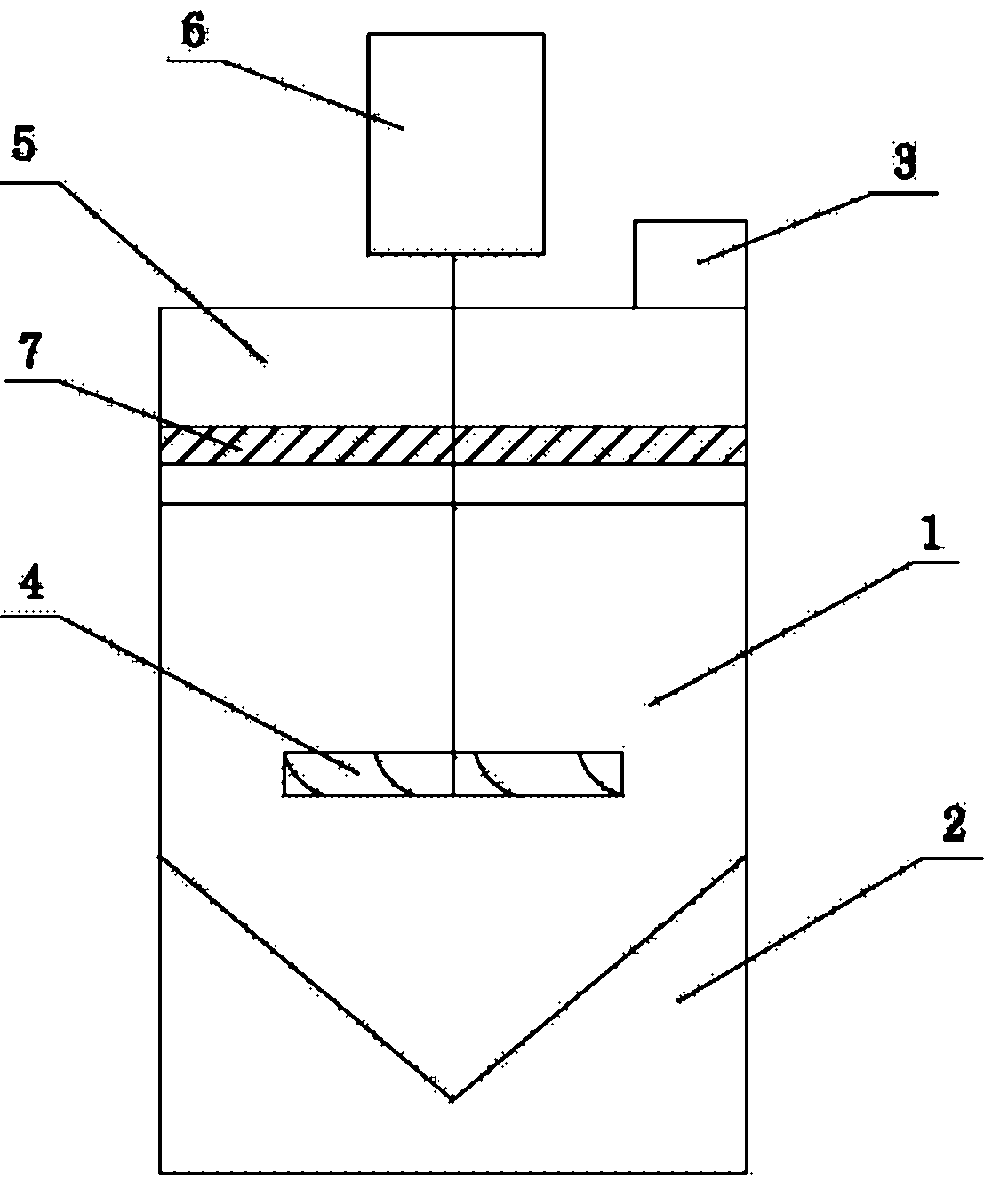

1.一种新型乳化废水破乳装置，其特征在于：包括破乳槽(1)、 微波发生器(2)和高速分散机(6)，所述微波发生器(2)设置在破 乳槽(1)的底部，所述高速分散机(6)的可调节深度的齿盘式分散 头(4)从破乳槽(1)的上部伸入破乳槽(1)内，在所述破乳槽(1) 上设有加药泵(3)。
2.根据权利要求1所述的乳化废水破乳装置，其特征在于：所述 破乳槽(1)的上部设有集油腔(5)，所述集油腔(5)内设有转动的 吸油刮板(7)。
说明书
新型乳化废水破乳装置
技术领域
本实用新型涉及废水处理装置，具体地说是一种乳化废水的破乳 装置。
背景技术
破乳方法可分为物理机械法和物理化学法。物理机械法有电沉降、 过滤、超声等;物理化学法主要是改变乳液的界面性质而破乳，如加 入破乳剂。但现有的破乳方法及破乳设备通常只采用其中的一种方式 进行破乳，这对于高浓度的乳化废水，通常需要大量时间或能耗才能 完成，而且现有设备占地面积小、难以适应不同的乳化废水。
发明内容
本实用新型的目的就是针对上述现有技术的不足，提供一种高效 破乳装置，其适用规模范围广，破乳彻底，能耗小，破乳时间短，占地 面积小。
本实用新型采用的技术方案如下：
一种新型乳化废水破乳装置，其包括破乳槽、微波发生器和高速 分散机，所述微波发生器设置在破乳槽的底部，所述高速分散机的可 调节深度的齿盘式分散头从破乳槽的上部伸入破乳槽内，在所述破乳 槽上设有加药泵。
破乳槽的上部设有集油腔，所述集油腔内设有转动的吸油刮板。 吸油刮板由亲油材料制成。
本实用新型的有益效果有：
本装置集过度剪切、化学、微波破乳机理于一体，破乳效率高， 能适用于不同规模不同种类的乳化废水，其破乳彻底，能耗小，破乳 时间短，占地面积小。
