申请日2011.10.18
公开(公告)日2012.07.11
IPC分类号C02F1/32; F21Y101/02; F21L4/00
摘要
本实用新型公开一种带电筒功能的LED紫外水处理设备，包括有水处理设备主体、设置在该水处理设备主体一端的水体消毒模组和安装在水处理设备主体另一端的电筒模组，于该水处理设备主体中安装有DC电源，该水体消毒模组和电筒模组分别与DC电源电性连接。籍此，水体消毒模组和电筒模组共用同一电源，水体消毒模组采用UV-LED模块发出消毒能力最强的UVC波段紫外光(200-280nm)对水体消毒杀菌;电筒采用低功耗的LED光源，能有效解决户外旅行、登山、探险、露营、军队野外作战训练、地震海啸灾难发生时对水体杀菌消毒，使人能喝到安全卫生的水，并且该产品能在黑暗中提供光源和发出求救信号，具有高效、安全、环保的优点。
权利要求书
1.一种带电筒功能的LED紫外水处理设备，其特征在于：包括有水处理设备主体、设置在该水处理设备主体一端的水体消毒模组和安装在水处理设备主体另一端的电筒模组，于该水处理设备主体中安装有DC电源，该水体消毒模组和电筒模组分别与DC电源电性连接。
2.根据权利要求1所述的带电筒功能的LED紫外水处理设备，其特征在于：所述水处理设备主体包括一主体外壳、设置在主体外壳内的电池箱和固装在电池箱的外侧壁的PCB板，前述DC电源安装在该电池箱中，该PCB板通过设置在电池箱的底部的第一电池片与DC电源电性连接，且PCB板上设置有两个分别控制水体消毒模组和电筒模组之电源通断的开关触点。
3.根据权利要求2所述的带电筒功能的LED紫外水处理设备，其特征在于：所述电筒模组包括电筒壳、透明镜片、灯杯罩、反光杯、电筒LED灯和灯杯罩盖，该透明镜片、灯杯罩、反光杯、电筒LED灯和灯杯罩盖依次叠合后固定在电筒壳内，该电筒LED灯通过设置在灯杯罩盖的底部的第二电池片与DC电源电性连接。
4.根据权利要求3所述的带电筒功能的LED紫外水处理设备，其特征在于：所述水体消毒模组包括有一具有防水作用的石英灯罩、数个能够发出消毒能力的UVC波段紫外光的UV-LED模块和一灯罩，该石英灯罩套设在UV-LED模块外，其通过一灯罩防水套卡装在水处理设备主体的下端，该UV-LED模块固定在电池箱的底部，该灯罩套设在石英灯罩外。
5.根据权利要求4所述的带电筒功能的LED紫外水处理设备，其特征在于：所述UV-LED模块上镶嵌有数个发光波长段为280～200nm的UV-LED紫外灯，各UV-LED紫外灯间距整齐排列设置。
6.根据权利要求2所述的带电筒功能的LED紫外水处理设备，其特征在于：所述主体外壳上对应前述开关触点设置有一凹槽，该凹槽中依次叠置有按键轴、按键和按键盖。
7.根据权利要求6所述的带电筒功能的LED紫外水处理设备，其特征在于：所述主体外壳上进一步设置有防止产品从手中掉落的防滑片。
8.根据权利要求3所述的带电筒功能的LED紫外水处理设备，其特征在于：所述电筒LED灯与灯杯罩盖之间设置有一散热片。
9.根据权利要求3所述的带电筒功能的LED紫外水处理设备，其特征在于：所述电筒壳与透明镜片之间安装有防水圈，所述电筒壳与主体外壳通过螺纹连接，且于电筒壳与主体外壳的连接处也安装有防水圈。
10.根据权利要求2所述的带电筒功能的LED紫外水处理设备，其特征在于：所述PCB板的底端还向外延伸有两导电探针，所述主体外壳对应两导电探针设有穿孔，该两导电探针均穿过穿孔伸出主体外壳外，各导电探针上均安装有导电探针防水套，导电探针防水套塞紧在导电探针与主体外壳的穿孔之间。
说明书
带电筒功能的LED紫外水处理设备
技术领域
本实用新型涉及饮水器领域技术，尤其是指一种带电筒功能的LED紫外水处理设备。
背景技术
人们对水体传统的杀菌方法一般是利用加热、加药等手段，但这些处理方法所花时间长，可能对处理对象产生不利的变化，对环境也会产生二次污染。用照射紫外线进行杀菌可完全避免以上问题，紫外线杀菌的有效波长范围可分为四个不同的波段：UVA(400～315nm)、UVB(315～280nm)、UVC(280～200nm)和真空紫外线(200～100nm)。
UVC(280～200nm)是细胞对光波的最大吸收波段，因此是最有效的杀菌波段。波长200～280m的紫外线能穿透细菌、病毒的细胞膜，给核酸(DNA)以损伤，造成生长性细胞死亡和(或)再生性细胞死亡，使细胞失去繁殖能力，达到快速杀菌的效果。
紫外线消毒的优势主要表现在：
(1)紫外线消毒技术具有较高的杀菌效率，运行安全可靠。紫外线消毒对细菌和病毒等具有较高的灭活效率并且由于不投加任何化学药剂，因此它不会对水体和周围环境产生二次污染。
(2)对隐孢子虫和贾第虫有特效消毒效果，常规的氯消毒工艺对隐孢子虫和贾第虫的灭活效果很低，并且在较高的氯投量下会产生大量的消毒副产物，而紫外线消毒在较低的紫外线剂量下对隐孢子虫和贾第虫就可以达到较高的灭活效果。
(3)不产生有毒有害副产物。紫外线消毒不改变有机物的特性，并且由于不投加化学药剂，不会产生对人体有害的副产物。
(4)它不会产生任何化学味道同时也不需要试纸，不会产生像用简单的氯化物或者碘酊剂过滤出来的水那样的金属味。
目前利用紫外线消毒杀菌水体的大都是紫外汞灯。然而汞灯含汞、铅等有害物质，使用中容易产生对外界的污染，且其存在体积大、能量消耗多，携带不便等缺点。
实用新型内容
有鉴于此，本实用新型针对现有技术存在之缺失，其主要目的是提供一种带电筒功能的LED紫外水处理设备，其能解决户外旅行、登山、探险、露营、军队野外作战训练、地震海啸灾难发生时对水体杀菌消毒，使人能喝到安全卫生的水，并且，其能在黑暗中提供光源和发出求救信号，具有高效、安全、环保的优点。
为实现上述目的，本实用新型采用如下之技术方案：
一种带电筒功能的LED紫外水处理设备，包括有水处理设备主体、设置在该水处理设备主体一端的水体消毒模组和安装在水处理设备主体另一端的电筒模组，于该水处理设备主体中安装有DC电源，该水体消毒模组和电筒模组分别与DC电源电性连接。
优选的，所述水处理设备主体包括一主体外壳、设置在主体外壳内的电池箱和固装在电池箱的外侧壁的PCB板，前述DC电源安装在该电池箱中，该PCB板通过设置在电池箱的底部的第一电池片与DC电源电性连接，且PCB板上设置有两个分别控制水体消毒模组和电筒模组之电源通断的开关触点。
优选的，所述电筒模组包括电筒壳、透明镜片、灯杯罩、反光杯、电筒LED灯和灯杯罩盖，该透明镜片、灯杯罩、反光杯、电筒LED灯和灯杯罩盖依次叠合后固定在电筒壳内，该电筒LED灯通过设置在灯杯罩盖的底部的第二电池片与DC电源电性连接。
优选的，所述水体消毒模组包括有一具有防水作用的石英灯罩、数个能够发出消毒能力的UVC波段紫外光的UV-LED模块和一灯罩，该石英灯罩套设在UV-LED模块外，其通过一灯罩防水套卡装在水处理设备主体的下端，该UV-LED模块固定在电池箱的底部，该灯罩套设在石英灯罩外。
优选的，所述UV-LED模块上镶嵌有数个发光波长段为280～200nm的UV-LED紫外灯，各UV-LED紫外灯间距整齐排列设置。
优选的，所述主体外壳上对应前述开关触点设置有一凹槽，该凹槽中依次叠置有按键轴、按键和按键盖。
优选的，所述主体外壳上进一步设置有防止产品从手中掉落的防滑片。
优选的，所述电筒LED灯与灯杯罩盖之间设置有一散热片。
优选的，所述电筒壳与透明镜片之间安装有防水圈。
优选的，所述电筒壳与透明镜片之间安装有防水圈，所述电筒壳与主体外壳通过螺纹连接，且于电筒壳与主体外壳的连接处也安装有防水圈。
优选的，所述PCB板的底端还向外延伸有两导电探针，所述主体外壳对应两导电探针设有穿孔，该两导电探针均穿过穿孔伸出主体外壳外，各导电探针上均安装有导电探针防水套，导电探针防水套塞紧在导电探针与主体外壳的穿孔之间。
本实用新型与现有技术相比具有明显的优点和有益效果，具体而言，由上述技术方案可知，其主要系在同一水处理设备内同时安装DC 电源、水体消毒模组以及电筒模组，水体消毒模组和电筒模组共用同一DC电源，能有效解决户外旅行、登山、探险、露营、军队野外作战训练、地震海啸灾难发生时对水体杀菌消毒，使人能喝到安全卫生的水，并且该产品能在黑暗中提供光源和发出求救信号，当电量低时可以更换电池，整个产品具有使用操作简单，寿命长，体积小，绿色环保的特点。另外，采UV-LED模块与传统紫外汞灯相比，UV-LED模块具有的诸多优点，其能发出特定的紫外光(UV-C)，清洁环保消毒剂，且光源本身不含汞、铅等有害物质，无红外和紫外污染，不会在使用中产生对外界的污染,具有生态友好的显著优势，耐用性强、能量消耗低、安全、高效、环保。
再者，水体消毒模组采用UV-LED模块发出消毒能力最强的UVC波段紫外光(200-280nm)对水体消毒杀菌;电筒采用低功耗的LED光源，电筒模组和水体消毒模组分别由两个开关触点控制工作状态，只在需要时才开启电筒功能和水体消毒功能，实现产品的高效节能。
还有，电筒壳和外壳用螺纹旋转紧压防水圈方式防水，按键盖超声紧压按键和外壳焊接防水，主体外壳套住石英灯罩上的防水套防水，多重手段确保产品内部完全与外部水隔离。
除此之外，主体外壳的侧壁上设置有防滑片，能有效降低因壳体过滑而导致产品从手中掉落的概率。

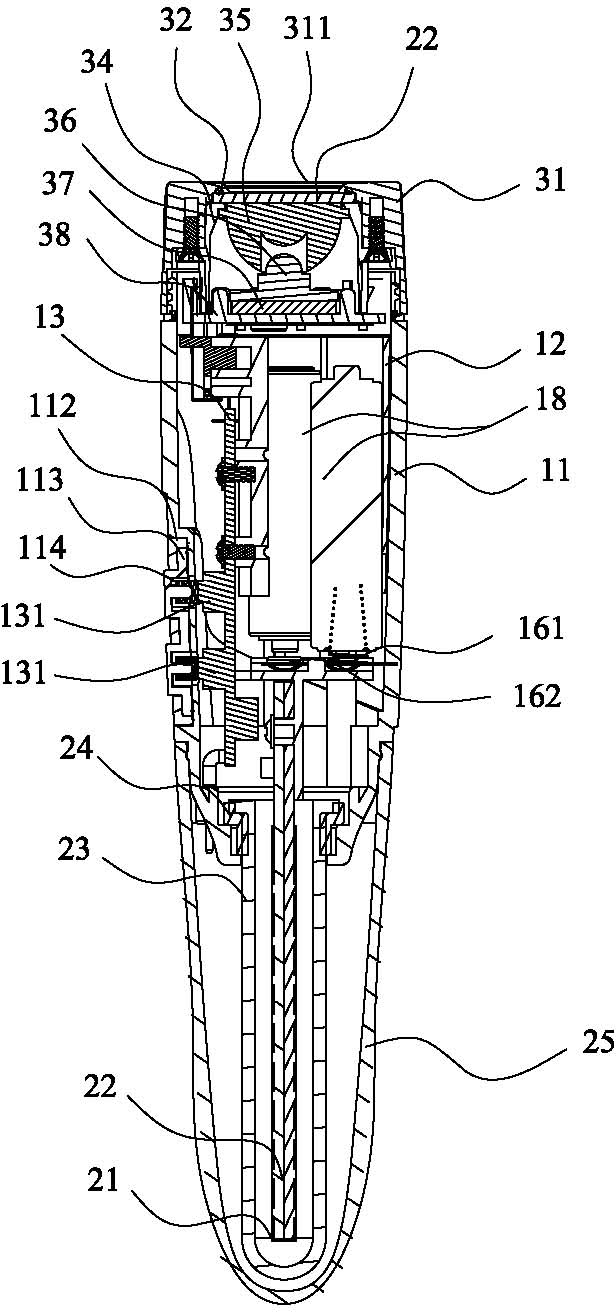

为更清楚地阐述本实用新型的结构特征和功效，下面结合附图与具体实施例来对本实用新型进行详细说明。
