申请日2017.10.26
公开(公告)日2018.01.16
IPC分类号C02F9/08
摘要
一种用于水处理装置的连杆密闭组件，属于环保设备技术领域，过滤箱体、消毒箱体和分区箱体从左往右依次连接设置，过滤箱体内设有过滤体，消毒箱体底部设有消毒元件，分区箱体内设有中间隔层，中间隔层将分区箱体分隔成上下设置的冷区和热区，分区箱体与消毒箱体之间的隔板上设有冷区进水口和热区进水口，热区上方设有连杆密闭组件，连杆密闭组件由挡块、密封圈、滑杆、中间连杆、主动连杆、从动连杆、固定座和固定滑块连接构成，本发明结构新颖，工作原理清晰，通过连杆密闭组件的工作可防止消毒箱体中的水回流至热区中，可以同时完成过滤、消毒和冷热水分区的过程，增加了设备的使用功能，可满足大批量用水的过滤，可满足不同场合的使用需求。
权利要求书

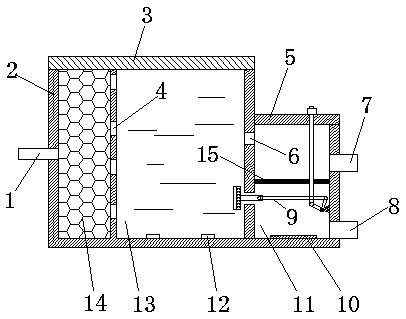

1.一种用于水处理装置的连杆密闭组件，包括进水管(1)、过滤箱体(2)、消毒箱体(13)以及设置在过滤箱体(2)上方的箱盖(3);其特征在于：所述一体式装置还由分区箱体(11)构成，所述分区箱体(11)上设有分区箱盖(5)，所述过滤箱体(2)、消毒箱体(13)和分区箱体(11)从左往右依次连接设置，所述过滤箱体(2)内设有过滤体(14)，所述过滤箱体(2)与消毒箱体(13)之间的隔板上设有过滤出口群组(4)，所述消毒箱体(13)底部设有消毒元件(12)，所述分区箱体(11)内设有中间隔层(15)，所述中间隔层(15)将所述分区箱体(11)分隔成上下设置的冷区和热区，所述分区箱体(11)与消毒箱体(13)之间的隔板上设有冷区进水口(6)和热区进水口，所述冷区进水口(6)与冷区相连通，所述热区进水口与热区相连通，冷区的另一侧设有冷区出水口(7)，热区的另一侧设有热区出水口(8)，所述热区底部设有加热元件(10)，所述热区上方设有连杆密闭组件(9)，所述连杆密闭组件(9)由挡块(9-1)、密封圈(9-2)、滑杆(9-3)、中间连杆(9-4)、主动连杆(9-7)、从动连杆(9-5)、固定座(9-6)和固定滑块(9-8)连接构成，所述滑杆(9-3)滑动作用在热区一侧壁内，所述固定座(9-6)固定设置在所述热区另一侧内壁上，所述从动连杆(9-5)与固定座(9-6)铰接相连，所述固定滑块(9-8)固定设置在所述分区箱体(11)的顶部，所述主动连杆(9-7)穿过中间隔层(15)和分区箱盖(5)后滑动作用在所述固定滑块(9-8)中，所述中间连杆(9-4)的一端与滑杆(9-3)相连，另一端与从动连杆(9-5)相连，所述热区的另一侧设有热区出水口(8)。
2.根据权利要求1所述的一种用于水处理装置的连杆密闭组件，其特征在于：所述滑杆(9-3)为圆柱体状，滑杆(9-3)的直径小于与热区进水口的口径。
3.根据权利要求1所述的一种用于水处理装置的连杆密闭组件，其特征在于：所述挡块(9-1)的直径大于热区进水口的口径，挡块(9-1)与滑杆(9-3)形成T字型的整体式结构，密封圈(9-2)套置在滑杆(9-3)的根部。
4.根据权利要求1所述的一种用于水处理装置的连杆密闭组件，其特征在于：所述过滤体(14)是直径小于5mm的纳米锶颗粒。
5.根据权利要求1所述的一种用于水处理装置的连杆密闭组件，其特征在于：所述过滤出口群组(4)是均布设置在隔板上的圆形出水口。
6.根据权利要求1所述的一种用于水处理装置的连杆密闭组件，其特征在于：所述消毒元件(12)是紫外线消毒器，消毒器(12)的数量不少于2个。
7.根据权利要求1所述的一种用于水处理装置的连杆密闭组件，其特征在于：所述加热元件(10)为PTC加热片，加热器(10)镶嵌在热区的底部。
说明书 [支持框选翻译]
一种用于水处理装置的连杆密闭组件
技术领域
本发明属于环保设备技术领域，涉及一种水处理装置，具体的说是涉及一种用于水处理装置的连杆密闭组件。
背景技术
自来水过滤主要是过滤家庭日常使用的自来用水，使其完全达到厨房做饭及饮用的标准，这样的净化设备就是自来水过滤器，行业内也叫纯水机或净水器，自来水过滤器直接安装在水龙头上，可以自由切换自来水和净化水，在自来水过滤器的日常使用中，人们会根据不同的饮水要求来选择不同滤芯构成的自来水过滤器，新鲜净化水随时随地被制造，随着中国人均经济水平的提高及净水器技术的成熟，净水器正被越来越多的家庭所接受及使用。然而，现有的过滤器或过滤装置直接安装于自来水龙头上，仅能去除水中部分异味和泥沙，无法将其中的异味、泥沙或微生物完全过滤掉，此外，现有的过滤装置仅通过设置在装置内部的过滤体进行过滤，对过滤完后的自来水不具备消毒、加热等功能，更不能同时进行过滤、消毒和分区的操作，尤其是作为加热过程中对进水口和出水口的密闭性能要求较高，这对装置结构提出了更高的要求，不能满足不同人群的使用需求。
发明内容
本发明针对现有自来水过滤装置结构复杂，制造成本高，过滤效果差，不能同时进行过滤、消毒和分区作业，加热过程中进水口的密闭性能差等不足，提出一种用于水处理装置的连杆密闭组件，可解决上述问题的不足，可增加设备的使用功能，可满足不同人群的使用需求。
本发明的技术方案：一种用于水处理装置的连杆密闭组件，包括进水管、过滤箱体、消毒箱体以及设置在过滤箱体上方的箱盖;其特征在于：所述一体式装置还由分区箱体构成，所述分区箱体上设有分区箱盖，所述过滤箱体、消毒箱体和分区箱体从左往右依次连接设置，所述过滤箱体内设有过滤体，所述过滤箱体与消毒箱体之间的隔板上设有过滤出口群组，所述消毒箱体底部设有消毒元件，所述分区箱体内设有中间隔层，所述中间隔层将所述分区箱体分隔成上下设置的冷区和热区，所述分区箱体与消毒箱体之间的隔板上设有冷区进水口和热区进水口，所述冷区进水口与冷区相连通，所述热区进水口与热区相连通，冷区的另一侧设有冷区出水口，热区的另一侧设有热区出水口，所述热区底部设有加热元件，所述热区上方设有连杆密闭组件，所述连杆密闭组件由挡块、密封圈、滑杆、中间连杆、主动连杆、从动连杆、固定座和固定滑块连接构成，所述滑杆滑动作用在热区一侧壁内，所述固定座固定设置在所述热区另一侧内壁上，所述从动连杆与固定座铰接相连，所述固定滑块固定设置在所述分区箱体的顶部，所述主动连杆穿过中间隔层和分区箱盖后滑动作用在所述固定滑块中，所述中间连杆的一端与滑杆相连，另一端与从动连杆相连，所述热区的另一侧设有热区出水口。
所述滑杆为圆柱体状，滑杆的直径小于与热区进水口的口径。
所述挡块的直径大于热区进水口的口径，挡块与滑杆形成T字型的整体式结构，密封圈套置在滑杆的根部。
所述过滤体是直径小于5mm的纳米锶颗粒。
所述过滤出口群组是均布设置在隔板上的圆形出水口。
所述消毒元件是紫外线消毒器，消毒器的数量不少于2个。
所述加热元件为PTC加热片，加热器镶嵌在热区的底部。
本发明的有益效果为：本发明提出的一种用于水处理装置的连杆密闭组件，结构新颖，工作原理清晰，结构上由过滤箱体、消毒箱体和冷热分区箱体构成，过滤箱体内设有过滤体，消毒箱体内设有消毒器，分区箱体内设有冷热区，热区内设置连杆密闭组件，通过连杆密闭组件的工作可防止消毒箱体中的水回流至热区中，连杆结构简单，操作方便，与传统的自来水过滤装置结构相比，可以同时完成过滤、消毒和冷热水分区的过程，本发明增加了设备的使用功能，可满足大批量用水的过滤，可满足不同场合的使用需求。
