申请日2017.10.27
公开(公告)日2018.07.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种新型生活污水收集处理装置,包括装置本体，装置本体设有生物曝气池，生物曝气池内部安装有电机，电机下端安装有主动轴，主动轴上安装有搅拌面板，搅拌面板两侧设有若干曝气头，搅拌面板上端安装有增氧机，团聚物收集仓所在的面板上安装有第一水泵，第一水泵上端连接排水管，排水管上端连接导向管，导向管一端连接连接管，连接管一端连接进水管，进水管一端连接生物膜过滤池，生物膜过滤池内部安装若干生物过滤膜，生物膜过滤池上端安装有第二水泵，本实用新型的有益效果是：本实用新型涉及一种新型生活污水收集处理装置,解决了传统的污水处理技术，和污水处理设备技术要求低，且投资成本大的问题。
权利要求书

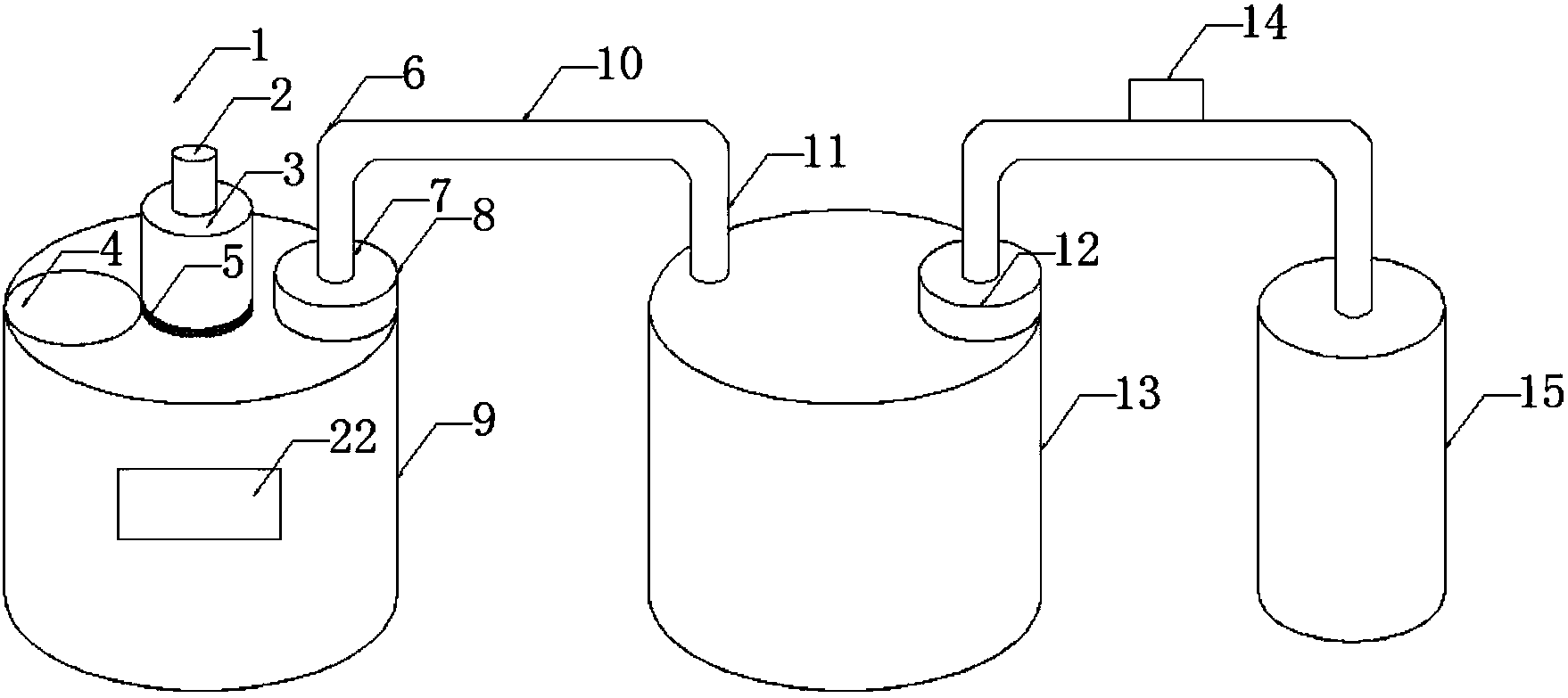

1.一种新型生活污水收集处理装置,包括装置本体(1)，其特征在于，所述装置本体(1)设有生物曝气池(9)，所述生物曝气池(9)上端连接团聚物收集仓(3)，所述团聚物收集仓(3)上端连接进水口(2)，所述团聚物收集仓(3)内部下端安装有格栅(5)，所述团聚物收集仓(3)所在的面板上设有曝气口(4)，所述生物曝气池(9)内部安装有电机(16)，所述电机(16)下端安装有主动轴(19)，所述主动轴(19)上安装有搅拌面板(20)，所述搅拌面板(20)两侧设有若干曝气头(18)，所述搅拌面板(20)上端安装有增氧机(17)，所述团聚物收集仓(3)所在的面板上安装有第一水泵(8)，所述第一水泵(8)上端连接排水管(7)，所述排水管(7)上端连接导向管(6)，所述导向管(6)一端连接连接管(10)，所述连接管(10)一端连接进水管(11)，所述进水管(11)一端连接生物膜过滤池(13)，所述生物膜过滤池(13)内部安装若干生物过滤膜(21)，所述生物膜过滤池(13)上端安装有第二水泵(12)，所述第二水泵(12)下端连接排水管(7)，所述排水管(7)上端连接所述导向管(6)，所述导向管(6)一端连接所述连接管(10)，所述连接管(10)上端安装有消毒药水投放器(14)，所述连接管(10)一端连接所述进水管(11)，所述进水管(11)连接沉淀池(15)。
2.根据权利要求1所述的一种新型生活污水收集处理装置,其特征在于，所述生物曝气池(9)一侧安装有控制面板(22)。
3.根据权利要求1所述的一种新型生活污水收集处理装置,其特征在于，所述消毒药水投放器(14)设有消毒水箱(24)，所述消毒水箱(24)上端设有加药口(23)，所述消毒水箱(24)下端连接水泵(25)，所述水泵(25)下端连接消毒药水投放口(26)。
4.根据权利要求1所述的一种新型生活污水收集处理装置,其特征在于，所述增氧机(17)与所述曝气头(18)连接。
5.根据权利要求2所述的一种新型生活污水收集处理装置,其特征在于，所述控制面板(22)分别与第一水泵(8)、第二水泵(12)、电机(16)、增氧机(17)和水泵(25)电性连接。
说明书 [支持框选翻译]
一种新型生活污水收集处理装置
技术领域
本实用新型涉及一种污水处理收集装置，特别涉及一种新型生活污水收集处理装置，属于污水处理技术领域。
背景技术
日常生产生活中，随时随刻都在产生污水，生活上，工业上，医疗上等等，污水处理时一个城市发展必须面临的问题，污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
传统的污水处理技术，和污水处理设备技术要求低，只能做到简单的污水过滤，很难将污水多层次的清洁过滤从而达到国家饮用水排放标准，且投资成本大，浪费资源，设计一款高效，简单快捷符合现在污水处理需要的一款新型生活污水收集处理装置迫在眉睫。
实用新型内容
本实用新型的目的在于提供一种新型生活污水收集处理装置，以解决上述背景技术中提到的问题。
为实现上述目的，本实用新型提供如下技术方案：
本实用新型一种新型生活污水收集处理装置,包括装置本体，所述装置本体设有生物曝气池，所述生物曝气池上端连接团聚物收集仓，所述团聚物收集仓上端连接进水口，所述团聚物收集仓内部下端安装有格栅，所述团聚物收集仓所在的面板上设有曝气口，所述生物曝气池内部安装有电机，所述电机下端安装有主动轴，所述主动轴上安装有搅拌面板，所述搅拌面板两侧设有若干曝气头，所述搅拌面板上端安装有增氧机，所述团聚物收集仓所在的面板上安装有第一水泵，所述水泵上端连接排水管，所述排水管上端连接导向管，所述导向管一端连接连接管，所述连接管一端连接进水管，所述进水管一端连接生物膜过滤池，所述生物膜过滤池内部安装若干生物过滤膜，所述生物膜过滤池上端安装有第二水泵，所述第二水泵下端连接排水管，所述排水管上端连接所述导向管，所述导向管一端连接所述连接管，所述连接管上端安装有消毒药水投放器，所述连接管一端连接所述进水管，所述进水管连接沉淀池。
作为本实用新型的一种优选技术方案，所述生物曝气池一侧安装有控制面板。
作为本实用新型的一种优选技术方案，所述消毒药水投放器设有消毒水箱，所述消毒水箱上端设有加药口，所述消毒水箱下端连接水泵，所述水泵下端连接消毒药水投放口。
作为本实用新型的一种优选技术方案，所述增氧机与所述曝气头连接。
作为本实用新型的一种优选技术方案，所述控制面板分别与第一水泵、第二水泵、电机、增氧机和水泵电性连接。
与现有技术相比，本实用新型的有益效果是：本实用新型涉及一种新型生活污水收集处理装置,设备控制简单，过滤效果好，具有高效，节能快捷的优势，解决了传统的污水处理技术，和污水处理设备技术要求低，只能做到简单的污水过滤，很难将污水多层次的清洁过滤从而达到国家饮用水排放标准，且投资成本大，浪费资源的问题。
