申请日2011.10.14
公开(公告)日2012.06.13
IPC分类号E03C1/264
摘要
本实用新型公开了一种厨房用污水过滤器，包括球壳，球壳设有与其同心的球形滤网，球形滤网围成内腔，球形滤网和球壳内壁之间形成外腔，球壳的顶部接连通外腔的进水管，球壳的底部接连通外腔的储物筒，储物筒的下端设置封闭或开启储物筒的端盖，球壳侧面设置接通内腔的出水管。所述污水首先冲刷球形滤网顶部，后经球形滤网由出水管流出，污物经外腔落入储物筒内。所述球形滤网通过球形骨架支撑。
权利要求书
1.一种厨房用污水过滤器，其特征在于：包括球壳，球壳设有与其同心的球形滤网，球形滤网围成内腔，球形滤网和球壳内壁之间形成外腔，球壳的顶部接连通外腔的进水管， 球壳的底部接连通外腔的储物筒，储物筒的下端设置封闭或开启储物筒的端盖，球壳侧面设置接通内腔的出水管。
2.根据权利要求1所述的厨房用污水过滤器，其特征在于：所述污水首先冲刷球形滤网顶部，后经球形滤网由出水管流出，污物经外腔落入储物筒内。
3.根据权利要求2所述的厨房用污水过滤器，其特征在于：所述球形滤网通过球形骨架支撑。
说明书
一种厨房用污水过滤器
技术领域
本实用新型涉及一种过滤器，尤其是一种厨房用污水过滤器。
背景技术
由于淡水资源的困乏，节约用水尤其重要。现实生活中，很多环保人士已经将厨房中洗菜、刷洗餐具等用后的污水重复利用，用于冲厕，以节约淡水资源。但是，由于上述污水中经常含有体积较大的物体，且容易贴附和沉淀于冲厕储水箱的底部，以致经常堵塞储水箱的出水口，带来不便。
发明内容
本实用新型要解决的技术问题是提供一种厨房用污水过滤器，它能过滤掉污水中体积较大的物体，且不堵塞。
为了解决上述技术问题，本实用新型的技术方案为：

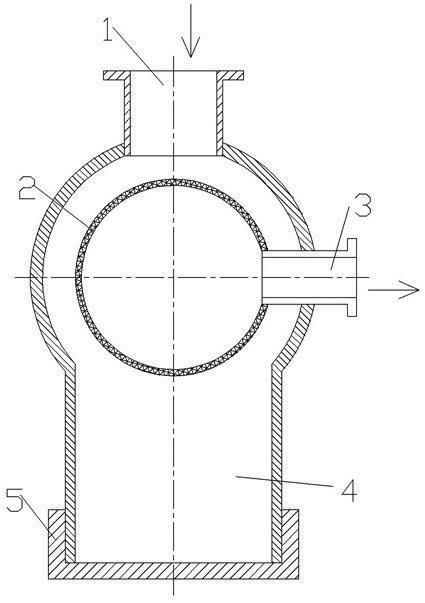

一种厨房用污水过滤器，包括球壳，球壳设有与其同心的球形滤网，球形滤网围成内腔，球形滤网和球壳内壁之间形成外腔，球壳的顶部接连通外腔的进水管， 球壳的底部接连通外腔的储物筒，储物筒的下端设置封闭或开启储物筒的端盖，球壳侧面设置接通内腔的出水管。
所述污水首先冲刷球形滤网顶部，后经球形滤网由出水管流出，污物经外腔落入储物筒内。
所述球形滤网通过球形骨架支撑。
本实用新型通过在球壳内设置球形滤网，大大提高了有效过滤面积，由于球形滤网具有圆滑的外轮廓，所以污物容易掉入储物筒内储存，而不会堵塞滤网。本实用新型能过滤掉污水中体积较大的物体，且不堵塞。
