申请日2011.10.14
公开(公告)日2012.07.04
IPC分类号F25D21/14
摘要
本实用新型公开了一种冷库制冷系统化霜水处理装置;包括接水容器，所述接水容器上部设开口，底部设排水口，所述底部排水口与排水管连接，所述接水容器的顶部边缘设有翻边，翻边设连接孔;所述排水管的末端与储水器连接;结构简单，使用可靠，保证冷库以及其他设备的正常使用。
权利要求书
1.一种冷库制冷系统化霜水处理装置，其特征是，包括接水容器，所述接水容器上部设开口， 底部设排水口，所述底部排水口与排水管连接，所述接水容器的顶部边缘设有翻边，翻边 设连接孔。
2.如权利要求1所述的冷库制冷系统化霜水处理装置，其特征是，所述排水管的末端与储水 器连接。
说明书
冷库制冷系统化霜水处理装置
技术领域
本实用新型涉及制冷技术领域，尤其涉及一种冷库制冷系统化霜水处理装置。
背景技术
现代冷库建设中自动控制程度越来越高，在冷库安装、运行中，通过采用自动控制程序 和自控阀门来完成控制每个库房的降温，当库房达到要求温度后，便可停止降温，实现经济 运行。现在技术的自动控制制冷系统，管道和自动控制阀门以及过滤器、单向阀、电磁阀一 般都安装在冷库穿堂内，而冷库穿堂一般又采用常温穿堂，系统中的自控阀门、过滤器、单 向阀、电磁阀等阀件因受运行和维护需要，一般不采取保温措施，当系统正常运行降温时， 阀件就会结满冰霜，但每到夏季，环境温度高时，系统一停止降温，阀体上的冰霜就会融化 滴水，使冷库内产生大量的水，滴落到地面而到处流淌或者积存在通道内，有时可沿冷库穿 堂伸缩缝留到下层冷库。造成通道不便，影响冷库以及其他设备的正常使用，甚至会影响到 冷库的使用寿命。
发明内容
本实用新型的目的就是为了解决冷库制冷系统化霜水滴落到地面，影响冷库以及其他设 备正常使用的问题;提供了一种冷库制冷系统化霜水处理装置;化霜水经收集统一处理排放， 结构简单，使用可靠，保证冷库以及其他设备的正常使用。
为了实现上述目的，本实用新型采用如下技术方案：

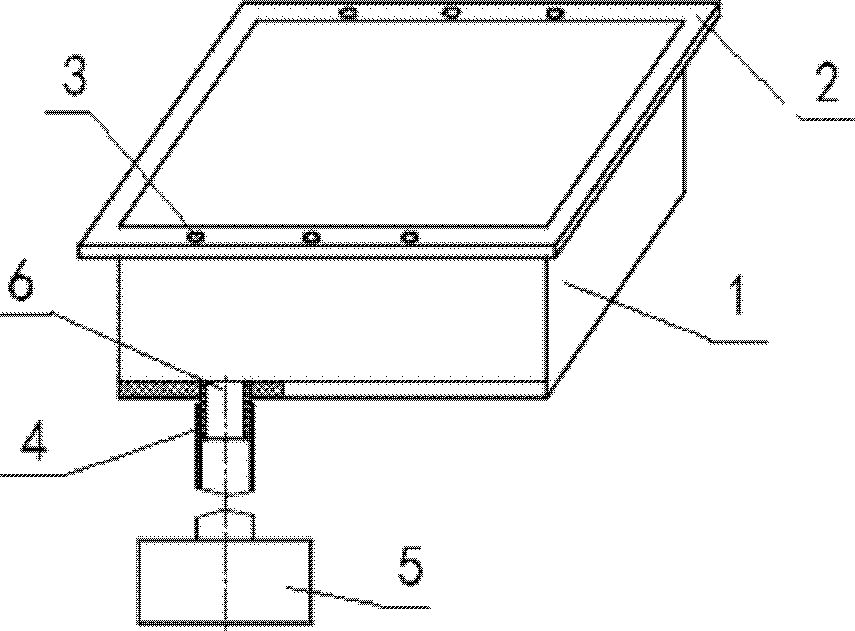

一种冷库制冷系统化霜水处理装置，包括接水容器，所述接水容器上部设开口，底部设 排水口，所述底部排水口与排水管连接，所述接水容器的顶部边缘设有翻边，翻边设连接孔。
所述排水管的末端与储水器连接。
本实用新型的使用原理：将接水容器与需要接水部位的过滤器、单向阀、电磁阀等易结霜 的元器件通过连接孔与该冷库制冷系统化霜水处理装置连接，结霜化水后经过接水容器以及 排水管导入下水通道排掉或者经储水器收集后统一处理后回收利用。
本实用新型的有益效果：化霜水经收集统一处理排放，结构简单，使用可靠，保证冷库 以及其他设备的正常使用，又能实现水的循环利用。
