申请日2011.06.16
公开(公告)日2012.12.19
IPC分类号C02F9/04
摘要
通过射流器加入硫酸和水泵的高速旋转，来达到硫酸迅速中和，以喷淋的方式向开式过滤水槽注入，增强了爆气的效果，开式过滤水槽的过滤面积较大，过滤效果较好，而且更换过滤材料方便，大大的降低投资成本和运行成本。
权利要求书 [支持框选翻译]
1.通过射流器加入硫酸和水泵的高速旋转，来达到硫酸 迅速中和，以喷淋的方式向开式过滤水槽注入，增强了爆气 的效果，开式过滤水槽的过滤面积较大，过滤效果较好，而且 更换过滤材料方便，大大的降低投资成本和运行成本。
2.根据权利要求1简单实用水处理特征是：通过射流器 加入硫酸和水泵的高速旋转，来达到硫酸迅速中和，以喷淋 的方式向开式过滤水槽注入，增强了爆气的效果，开式过滤 水槽的过滤面积较大，过滤效果较好，而且更换过滤材料方 便，大大的降低投资成本和运行成本。
说明书 [支持框选翻译]
一种简单实用水处理装置
所属技术领域
本发明涉及回收PET瓶破碎清洗中，所产生废水，进行处理的 一套装置.
背景技术
目前，塑料PET瓶回收再生行业内，废水处理存在很多问题， 由于PET瓶主要来源于垃圾中，清洗过程中产生了大量废水，其PH 值、SS、COD、BOD5浓度较高，但沉性和可生化性较好，以前主要 采用加药混凝沉淀、曝气生物滤池，加酸及过滤，特别是加药混凝沉 淀及过滤，加药混凝沉淀设备投资大，加药运行成本高，过滤设备的 过滤面积一般比较小，不到2平方米，而且更换过滤材料非常繁琐， 更换频率高，运行成本高.
发明内容

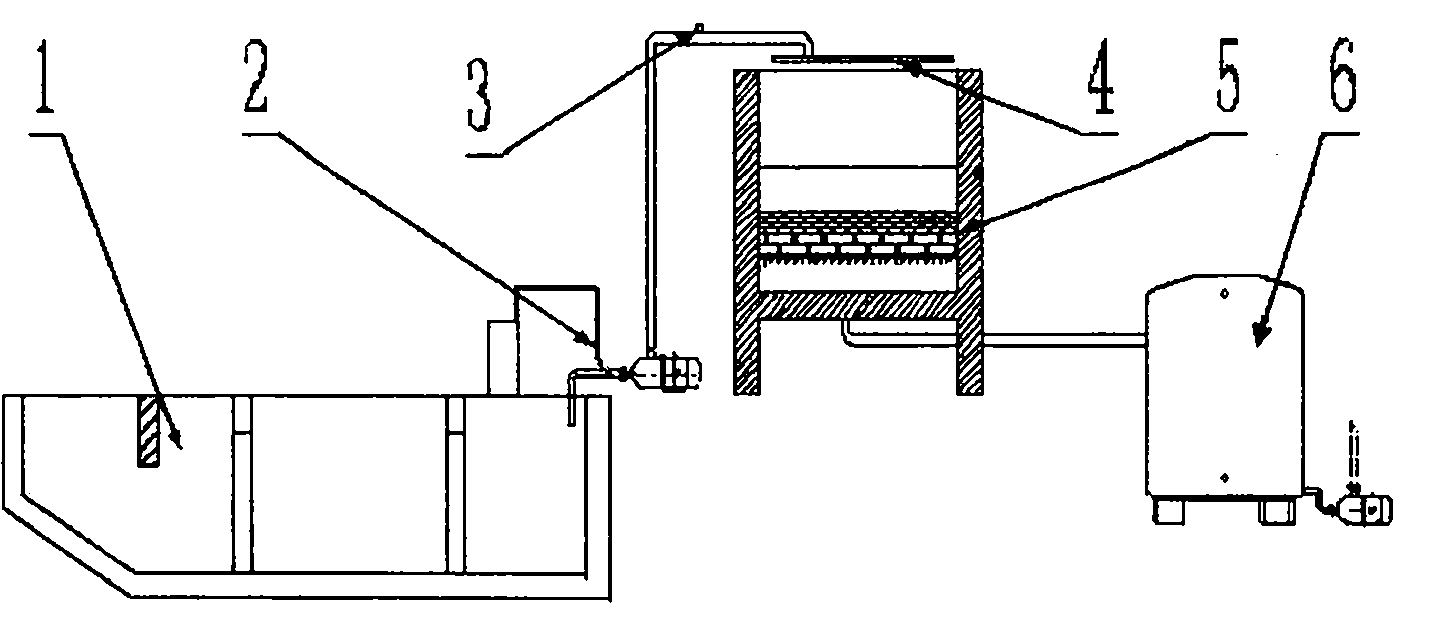

为了克服PET瓶加工产生的废水处理运行成本高，及过滤面积 小和过滤难对更换的情况，本发明提供一套简单实用水处理装置，采 用沉淀爆气池、射流加酸器、水泵、酸碱测试仪及混凝土造大型过滤 水槽、储水箱组成，废水首先进入沉淀爆气池中沉淀，它是三级池组 成，第一级主要去浮渣(油)，并沉淀大部分污泥，第二、三级主要 功能是沉淀和爆气，沉淀后的水由水泵抽出，在水泵的前端设有一个 射流加酸器，在水泵的后端设有一个酸碱测试仪，通过酸碱测试仪发 出的信号控制加酸装置，通过射流器向进水管中加入硫酸，再通过水 泵的高速运转，使硫酸与水充分的混合，水这时PH值控制在7.5左 右，这样可以省去以前庞杂酸碱装置，水经水管以喷淋方式进入过滤 槽(有爆气的功能)，过滤槽是一个开放的水槽，与以前的过滤罐不同， 以前的过滤罐完全密封高压向下压渗，缺点是过滤后出水口较小，过滤 面积小，而且每次更换过滤材料要进入过滤器中，由于过滤内空间小所 以非常困难。开放式过滤面积可以根据处理量来决定它的大小，它分 为3层，最上一层是细沙，中间一层中沙，最下面一层为粗沙，
本发明解决其技术问题所采用的技术方案是
用射流器加酸通过水泵的高速旋转，来达到硫酸迅速中和，以喷 淋的方式向开式过滤水槽注入，增强了爆气的效果，开式过滤水槽的过 滤面积较大，过滤效果较好，而且更换过滤材料方便，大大的降低投资 成本和运行成本。
本发明的有益效果是
通过改进降低设备投资成本和运行成本，通过简单的设备用，来 达到中和过滤，而且更换过滤材料方便.
