申请日2011.06.15
公开(公告)日2012.01.04
IPC分类号C02F9/04
摘要
本实用新型在于公开了一种灌溉用污水净化系统，包括一混合反应罐、沉淀罐和集渣罐，还包括一水泵，所述水泵的两侧分别通过水管与集水池和所述混合反应罐连接，所述混合反应罐与所述沉淀罐相连，所述沉淀罐通过一过滤装置与一清水池相连。本实用新型一般置于城市草坪、绿地旁有地下排污管道的地方，用于灌溉城市草坪、绿地，使得城市污水能够循环使用，节约水资源，该装置维修、保养管理简单，节省能源，运行成本大幅降低。
权利要求书 [支持框选翻译]

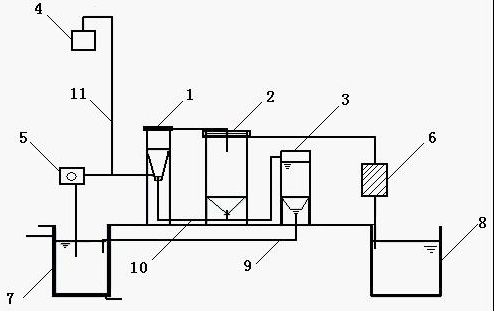

1. 一种灌溉用污水净化系统，包括一混合反应罐(1)、沉淀罐(2)和集渣罐(3)，其特征在于：还包括一水泵(5)，所述水泵(5)的一侧通过水管与集水池(7)连接，所述水泵(5)的另一侧通过水管与所述混合反应罐(1)连接，所述混合反应罐(1)与所述沉淀罐(2)相连，所述沉淀罐(2)通过一过滤装置(6)与一清水池(8)相连。
2. 根据权利要求1所述的灌溉用污水净化系统，其特征在于：所述混合反应罐(1)与沉淀罐(2)的底部分别通过污泥管道(10)与所述集渣罐(3)连接，所述集渣罐(3)的底部通过溢流管道(9)连通到所述集水池(7)。
3. 根据权利要求2所述的灌溉用污水净化系统，其特征在于：所述混合反应罐(1)和所述水泵(5)之间还通过加药管道(11)连接有一加药装置(4)。
说明书 [支持框选翻译]
一种灌溉用污水净化系统
技术领域
本实用新型涉及一种污水净化系统，具体的涉及一种灌溉用污水净化系统。
背景技术
如今，我国水资源缺乏比较严重，十湖九污，用水缺额很大。一些城市的城市污水就白白地从下水道流走，而用于城市绿地灌溉的往往是生活用水，这样造成了水资源的浪费。
发明内容
为解决如今城市污水无法回收利用的问题，本实用新型提供一种灌溉用污水净化系统，可以实现城市污水通过净化回收，用来灌溉附近的草坪和绿地，节约了水资源。
样处理厂的告知系统为实现上述技术目的，达到上述技术效果，本实用新型通过以下技术方案实现：一种灌溉用污水净化系统，包括一混合反应罐、沉淀罐和集渣罐，还包括一水泵，所述水泵的一侧通过水管与集水池连接，所述水泵的另一侧通过水管与所述混合反应罐连接，所述混合反应罐与所述沉淀罐相连，所述沉淀罐通过一过滤装置与一清水池相连。
进一步的，所述混合反应罐与沉淀罐的底部分别通过污泥管道与所述集渣罐连接，所述集渣罐的底部通过溢流管道连通到所述集水池。
进一步的，所述混合反应罐和所述水泵之间还通过加药管道连接有一加药装置。
本实用新型的原理是：该系统把从污水管道里收集来的城市污水通过水泵输送到混合反应罐，同时加药箱通过加药管道往混合反应罐加注药剂，与污水进行混合反应。初步净化后的污水再流到沉淀罐中，使其中的污泥进行沉淀，然后经过沉淀后的污水再输送到过滤装置进行最后的过滤净化，最后把清水集中到清水池，用于城市绿地和草坪的灌溉。与此同时，污泥管道也将从混合反应罐和沉淀罐收集来的污泥集中到集渣罐，再由集渣罐通过溢流管道重新回流到集水池，进行集中处理。
本实用新型的有益效果是：
1、本实用新型置于城市草坪、绿地旁有地下排污管道的地方，用于灌溉城市草坪、绿地，使得城市污水能够循环使用，节约水资源。
2、该装置使用起来比较方便，维修、保养管理简单，节省能源，运行成本大幅降低。
