申请日2011.06.14
公开(公告)日2011.12.21
IPC分类号C02F9/14
摘要
本实用新型公开了一种炼油废水深度处理系统，包括依次连接的生化处理后排水池、预处理系统和后处理系统，所述预处理系统包括依次连接的混凝气浮装置、一级多介质过滤装置、臭氧处理装置和生物活性炭过滤装置;所述后处理系统包括依次连接的二级多介质过滤装置、保安过滤器和纳滤回用处理系统。本实用新型纳滤膜元件可以有效的应用于炼油废水的处理回用，运行压力低于反渗透系统，压力损失小，在长期运行中纳滤回用处理系统工作十分稳定，产水量高，回收率大，对废水中CODcr的去除率高，脱盐率高且稳定。
权利要求书 [支持框选翻译]
1.一种炼油废水深度处理系统，其特征在于：包括依次连接的生化处理后排水池、预处理系统和后处理系统，所述预处理系统包括依次连接的混凝气浮装置、一级多介质过滤装置、臭氧处理装置和生物活性炭过滤装置;所述后处理系统包括依次连接的二级多介质过滤装置、保安过滤器和纳滤回用处理系统。
2.根据权利要求1所述的炼油废水深度处理系统，其特征在于：所述纳滤回用处理系统采用了纳滤膜元件ESNA1-LF系列。
说明书 [支持框选翻译]
炼油废水深度处理系统
技术领域
本实用新型涉及一种污水处理系统，尤其涉及一种炼油废水深度处理系统。
背景技术
由于目前对石油化工行业的吨油耗水量提出了更严格的要求，因此炼油工业废水的深度处理回用被逐步提到了重要的地位。但是常规方法很难完成，而膜分离技术作为一种新兴的分离技术，在工业废水回用方面不断取得新的进展。目前，超滤和反渗透膜已经在部分炼油企业中得到了应用。但是，大多数回用领域并不需要过高的脱盐率，因此反渗透设备较高的运行压力会使得成本过高。
发明内容
为了解决上述问题，本实用新型提供一种炼油废水深度处理系统，能有效解决上述问题。

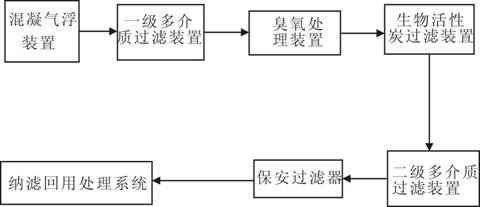

为了实现上述目的，本实用新型采用的技术方案是：一种炼油废水深度处理系统，包括依次连接的生化处理后排水池、预处理系统和后处理系统，所述预处理系统包括依次连接的混凝气浮装置、一级多介质过滤装置、臭氧处理装置和生物活性炭过滤装置;所述后处理系统包括依次连接的二级多介质过滤装置、保安过滤器和纳滤回用处理系统。
作为优选，所述纳滤回用处理系统采用了纳滤膜元件ESNA1-LF系列。
本实用新型的优点在于：纳滤膜元件可以有效的应用于炼油废水的处理回用，运行压力低于反渗透系统，压力损失小，在长期运行中纳滤回用处理系统工作十分稳定，产水量高，回收率大，对废水中CODcr的去除率高，脱盐率高且稳定。运行压力低、产水水质好的纳滤膜元件在炼油废水处理回用上具有优势。且具有效率高、设备小、耗能少、操作简便、易实现自控化，易工业化规模使用。
