申请日2011.05.31
公开(公告)日2011.12.14
IPC分类号C02F1/66
摘要
一种硫酸废水的连续处理装置，属化学工程领域，是涉及废水的处理技术，确切地说是对一种硫酸废水处理技术的装置。其要点是：有废液存储槽，静态混合器，离心泵，流量计，调节阀，中和反应釜，失重式电子秤的输出端相接，失重式电子秤，氢氧化钙存储槽，DCS系统和pH计，中和废液输送泵，三通阀，板框过滤机依次联接所组成。其积极效果是：为大规模连续制备聚对苯二甲酰对苯二胺纤维时产生的大量含硫酸废水提供了连续处理装置;采用一套处理系统简化，节约成本，方便操作;处理后的废液pH值由在线pH计测量后送至DCS系统，再控制失重式计量称添加氢氧化钙的量，从而保持废水pH值在6-9之间。
权利要求书 [支持框选翻译]

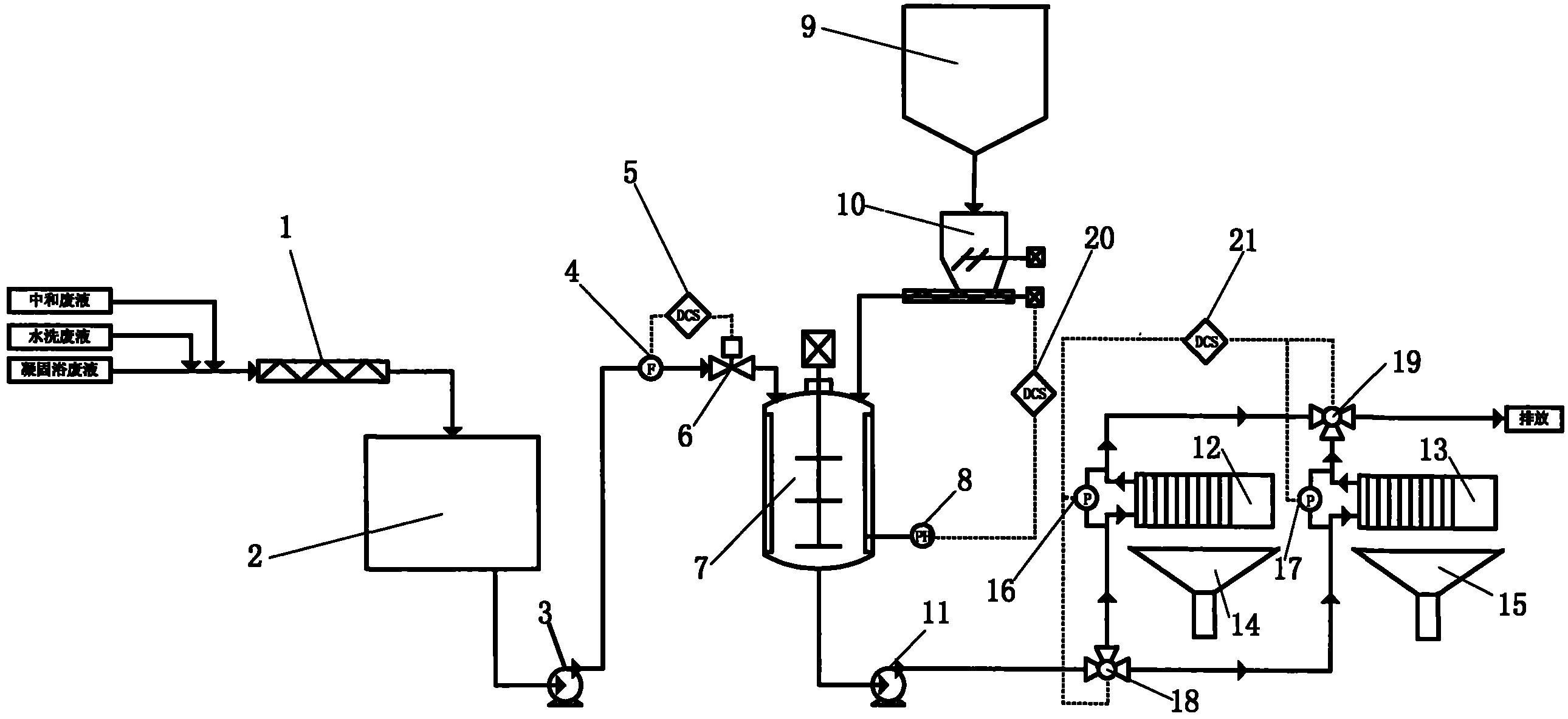

1.一种硫酸废水的连续处理装置，包含废液存储槽，其特征是：废液存储槽(2) 其输入端与接有废液输入的静态混合器(1)的输出端相接，废液存储槽(2) 的输出端与离心泵(3)的输入端相接，流量计(4)接在离心泵(3)的输出 端与调节阀(6)输入端之间，调节阀(6)输出端与中和反应釜(7)的一个 输入端相接，中和反应釜(7)的另一个输入端与失重式电子秤(10)的输出 端相接，失重式电子秤(10)的输入端接氢氧化钙存储槽(9)的输出端;中 和反应釜(7)的输出端与中和废液输送泵(11)的输入端相接，中和废液输 送泵(11)的输出端接第一三通阀A(18)的输入端，第一三通阀A(18)的二 个输出端分别接第一、第二板框过滤机A、B(12，13)的输入端;第一、 第二板框过滤机A、B的输出端分别接第二三通阀B(19)的二个输入端， 第二三通阀B(19)的输出端为排放口;第一、第二板框过滤机A、B的下 口分别有滤渣斗A、B(14，15)相接;装置中接有DCS系统和PH计。
2.根据权利要求1所述的一种硫酸废水的连续处理装置，其特征是：所述的废 液输入是中和废液或水洗废液或凝固浴废液;或是三者中的两个;或是三者 之和。
3.根据权利要求1所述的一种硫酸废水的连续处理装置，其特征是：所述的 DCS系统是接在流量计(4)和调节阀(6)之间的为第一DCS系统(5); 与PH计相串接后接在中和反应釜(7)和失重式电子秤(10)之间的是第二 DCS系统(20);接在第一和第二三通阀之间的是第三DCS系统(21)。
4.根据权利要求1所述的一种硫酸废水的连续处理装置，其特征是：所述的第 一、第二板框过滤机，其输入输出端之间分别接有第一压差测量计A(16) 和第二压差测量计B(17)。
说明书 [支持框选翻译]
一种硫酸废水的连续处理装置
技术领域：
属化学工程领域，是涉及废水的处理技术，确切地说是对一种硫酸废水处 理技术的装置。
技术背景：
聚对苯二甲酰对苯二胺纤维也称对位芳纶纤维，对位芳纶纤维是目前世界 上高性能纤维中用途最广、需求量最大的纤维，是制造高强度轻质装甲和特种防 护材料的首选，被广泛应用于航天、航空、军工、机电、建筑、汽车、体育用品 等领域。
对位芳纶纤维工业化生产过程中，由于采用浓硫酸作为纺丝溶剂，不可避 免会产生大量含硫酸废水。这些含硫酸废水理论上可通过逐步蒸发，得到 95-98%的浓硫酸，然后通入SO3气体进一步脱掉浓硫酸中的水分，最终使得硫 酸浓度达到100%，满足对位芳纶纤维纺丝要求。此方法优点在于废水中的硫酸 能反复使用，节约了硫酸用量，但缺点在于稀硫酸蒸发过程中，能耗高，成本 高，另一个方面，95-98%的浓硫酸需要通入SO3气体进一步脱掉浓硫酸中的水 分才能使得硫酸浓度达到100%，而对于对位芳纶纤维生产企业来说，使用SO3气体很不现实，因此，对位芳纶的实际工业化生产过程中很难实现含硫酸废水 的浓缩回收。
发明内容
本实用新型要提供在连续处理聚对苯二甲酰对苯二胺纤维生产过程中含硫 酸废水，既避免含硫酸废水对环境的污染，又节约成本，解决稀硫酸浓缩困难 的一种硫酸废水的连续处理装置。
本实用新型采取的技术方案：
一种硫酸废水的连续处理装置，其方案是：
有废液存储槽，其输入端与接有废液输入的静态混合器的输出端相接，废液 存储槽的输出端与离心泵的输入端相接，流量计接在离心泵的输出端与调节阀 输入端之间，调节阀输出端与中和反应釜的一个输入端相接，中和反应釜的另 一个输入端与失重式电子秤的输出端相接，失重式电子秤的输入端接氢氧化钙 存储槽的输出端;反应釜的输出端与中和废液输送泵的输入端相接，中和废液 输送泵的输出端接第一三通阀的输入端，第一三通阀的二个输出端分别接第一、 第二板框过滤机的输入端;第一、第二板框过滤机的输出端分别接第二三通阀 的二个输入端，第二三通阀的输出端为排放口;第一、第二板框过滤机的下口 分别有滤渣斗相接;装置中接有DCS系统和PH计。
本实用新型的积极效果是：
(1)适用于工业化大规模连续制备聚对苯二甲酰对苯二胺纤 维时产生大量含硫酸废水的连续处理;
(2)凝固浴废液、纤维水洗废液和纤维中和废液同时采用一套 处理系统处理，节约了成本，方便了操作。
(3)废液中和处理为连续操作，处理后的废液PH值由在线PH 计测量后送至DCS系统，再控制失重式计量称添加氢氧化 钙的量，从而保持废水PH值在6-9之间。
