公开(公告)日2013.07.03
IPC分类号B65G39/10; B65G15/60
摘要
本实用新型是一种压辊机构，特别涉及一种污泥皮带机的底部传送带压辊机构。包括底部横向支撑架，所述的底部横向支撑架的尾部设有传送辊，所述的传送辊外套有传送带，所述的底部横向支撑架的头部上端设有与传送带相压接的上压辊，所述的底部横向支撑架的头部下端设有与传送带相压接的下压辊。污泥皮带机的底部传送带压辊机构结构简单，使用效果好。
权利要求书

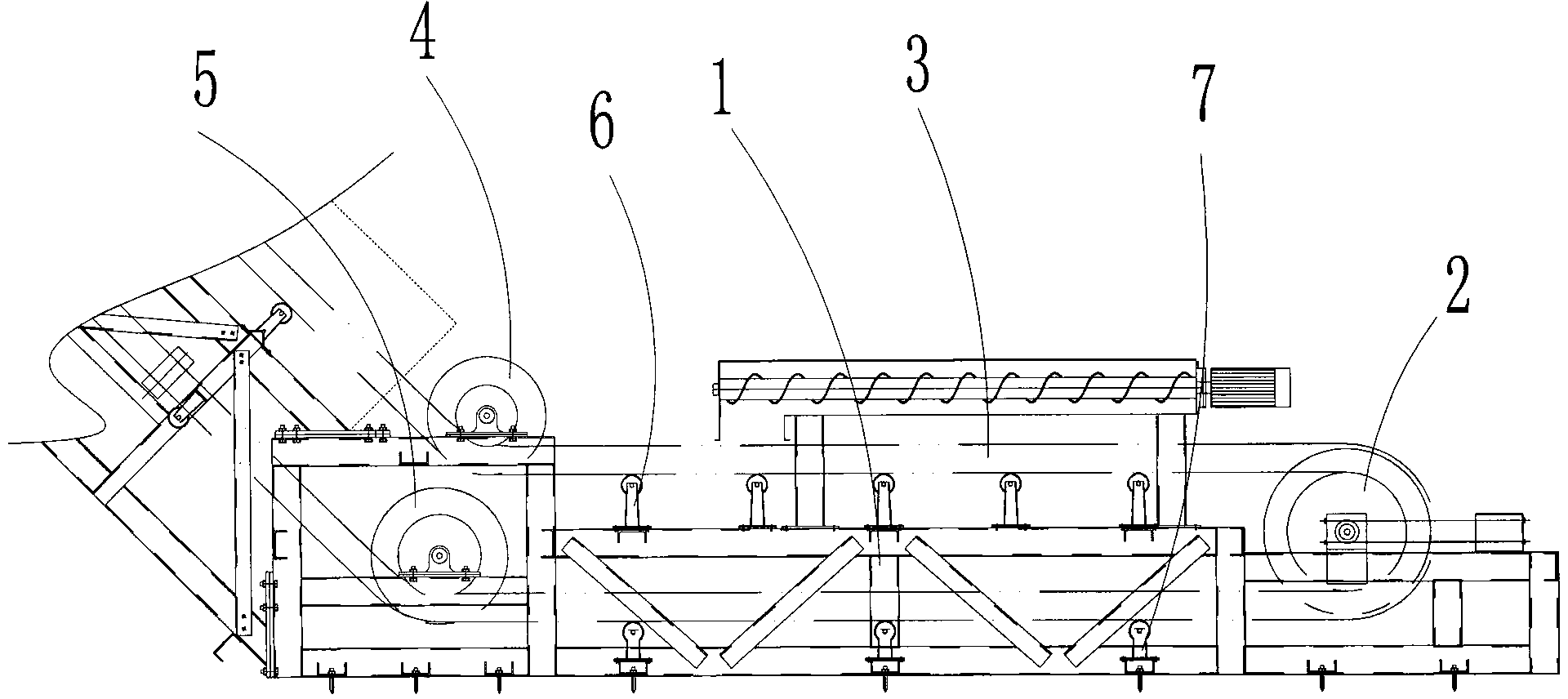

1.一种污泥皮带机的底部传送带压辊机构，其特征在于：包括底部横向 支撑架(1)，所述的底部横向支撑架(1)的尾部设有传送辊(2)，所述的传送辊(2) 外套有传送带(3)，所述的底部横向支撑架(1)的头部上端设有与传送带(3)相压 接的上压辊(4)，所述的底部横向支撑架(1)的头部下端设有与传送带(3)相压接 的下压辊(5)。
2.根据权利要求1所述的污泥 皮带机的底部传送带压辊机构，其特征在 于：所述的底部横向支撑架(1)中设有与传送带(3)相触接的上托辊(6)，所述的 底部横向支撑架(1)的中设有与传送带(3)相触接的下托辊(7)，所述的下托辊(7) 位于传送带(3)的下方。
说明书
污泥皮带机的底部传送带压辊机构
技术领域
本实用新型是一种压辊机构，特别涉及一种污泥皮带机的底部传送带压辊 机构。
背景技术
现有技术中的污泥皮带机，结构复杂，使用效果差。
发明内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构简单的污泥 皮带机的底部传送带压辊机构。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种污泥皮带机的底部传送带压辊机构，包括底部横向支撑架，所述的底 部横向支撑架的尾部设有传送辊，所述的传送辊外套有传送带，所述的底部横 向支撑架的头部上端设有与传送带相压接的上压辊，所述的底部横向支撑架的 头部下端设有与传送带相压接的下压辊。
作为优选，所述的底部横向支撑架中设有与传送带相触接的上托辊，所述 的底部横向支撑架的中设有与传送带相触接的下托辊，所述的下托辊位于传送 带的下方。
因此，本实用新型提供的污泥皮带机的底部传送带压辊机构，结构简单， 使用效果好。
