申请日2011.03.10
公开(公告)日2011.09.28
IPC分类号B01D36/02
摘要
本实用新型涉及撬装式精细水处理装置，包括依次通过管道连接的进水母管、管道加压泵、过滤单元、加药装置，管道加压泵和过滤单元均为两套并行设备，撬装式精细水处理装置还包括撬装式底板，进水母管、两套管道加压泵、两套过滤单元、加药装置均设置在撬装式底板上。本实用新型解决了现有精细水处理装置无法连续工作、维修难度大、利用率低、成本高的技术问题，本实用新型具有应用范围广，搬运方便、可连续工作、过滤效率高的优点。
翻译权利要求书
1.一种撬装式精细水处理装置，包括依次通过管道连接的进水母管1、管道加压泵(2)、过滤单元、加药装置(6)，其特征在于：所述管道加压泵(2)和过滤单元均为两套并行设备，所述撬装式精细水处理装置还包括撬装式底板(7)，所述进水母管(1)、两套管道加压泵(2)、两套过滤单元、加药装置(6)均设置在撬装式底板(7)上。
2.根据权利要求1所述的撬装式精细水处理装置，其特征在于：所述过滤单元包括依次通过管道连接的一级过滤器(3)、二级过滤器(4)和三级过滤器(5)。
3.根据权利要求2所述的撬装式精细水处理装置，其特征在于：所述一级过滤器(3)、二级过滤器(4)和三级过滤器(5)均为快开式过滤器。
4.根据权利要求2所述的撬装式精细水处理装置，其特征在于：所述一级过滤器为不锈钢网和尼龙纤维毡滤袋组成的过滤系统;所述二级过滤器为滤芯过滤系统;所述三级过滤器为PP滤袋式过滤系统。
5.根据权利要求4所述的撬装式精细水处理装置，其特征在于：所述二过滤器和三级过滤器采用旋流布水方式进水。
6.根据权利要求1或2或3或4或5所述的撬装式精细水处理装置，其特征在于：所述进水母管(1)设置有两个开口端。
7.根据权利要求1或2或3或4或5所述的撬装式精细水处理装置，其特征在于：所述撬装式底板(7)长5m，宽1.2m。
说明书
撬装式精细水处理装置
技术领域
本实用新型涉及一种水处理装置。
背景技术
现有的精细水处理装置虽然也能满足要求，但还存在以下缺陷：1、如果其中一个设备出现故障，就需要全线停检，无法实现连续工作;2过滤器结构复杂、不易拆卸、检修不方便、增加了日常维护劳动强度和操作难度;3、过滤不够精细，滤袋重复利用率低，成本高。
发明内容
为了解决现有精细水处理装置无法连续工作、维修难度大、利用率低、成本高的技术问题，本实用新型提供了一种撬装式精细水处理装置。
本实用新型的技术解决方案：

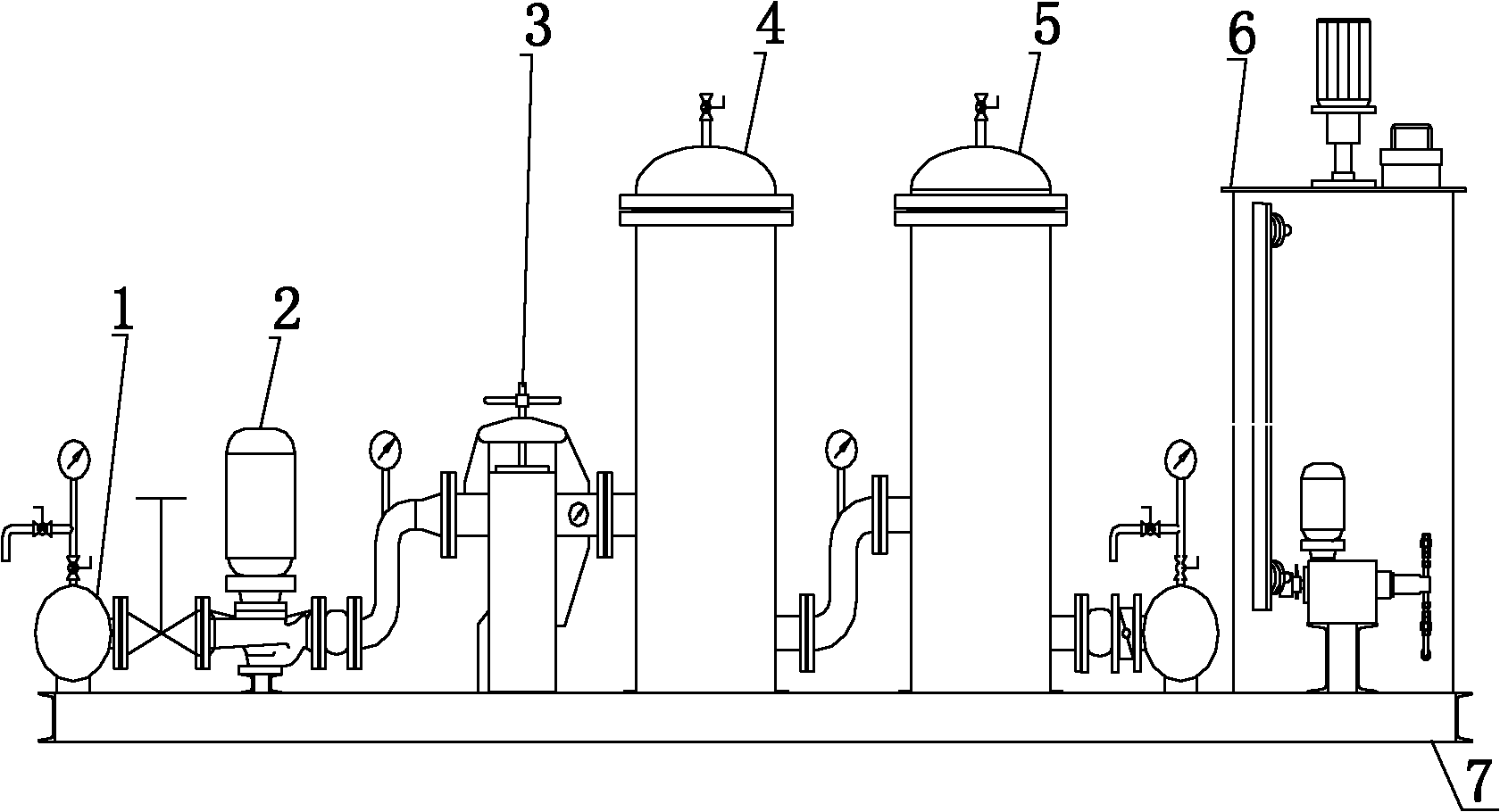

一种撬装式精细水处理装置，包括依次通过管道连接的进水母管1、管道加压泵2、过滤单元、加药装置6，其特殊之处在于：所述管道加压泵2和过滤单元均为两套并行设备，所述撬装式精细水处理装置还包括撬装式底板7，所述进水母管1、两套管道加压泵2、两套过滤单元、加药装置6均设置在撬装式底板7上。
上述过滤单元包括依次通过管道连接的一级过滤器3、二级过滤器4和三级过滤器5。
上述一级过滤器3、二级过滤器4和三级过滤器5均为快开式过滤器。
上述一级过滤器为不锈钢网和尼龙纤维毡滤袋组成的过滤系统;所述二级过滤器为滤芯过滤系统;所述三级过滤器为PP滤袋式过滤系统。
上述二过滤器和三级过滤器采用旋流布水方式进水。
上述进水母管1设置有两个开口端。
上述撬装式底板7长5m，宽1.2m。
本实用新型所具有的优点：
1、应用范围广，搬运方便。本实用新型采用撬装式底板，可适应野外作业，搬运方便，结构布局合理、运行性能稳定、
2、可连续工作。本实用新型进水母管设有压力表、取样阀，可两端进水;管道加压泵、三级过滤器均为一用一备，所以设备的连续工作能力很强。
3、过滤效率高。本实用新型采用三级过滤，且一级过滤器采用了不锈钢和尼龙纤维毡滤袋，二级过滤器采用中等精度的滤芯过滤;三级过滤器采用高精度PP滤袋式过滤系统，提高了过滤效果，并且滤袋可以反复使用，降低了运行费用和成本，单组处理量：200-600m3/d，出水水质：<10μm。本实用新型的过滤器采用旋流布水方式，更利于对水中杂质的去除和过滤，提高了过滤效率。
4、本实用新型的过滤器采用了快开式设计，拆卸方便，便于检修，降低了日常维护的劳动强度和操作难度。
