申请日2011.03.08
公开(公告)日2011.06.15
IPC分类号F16K27/06
摘要
本发明涉及一种水处理用防积液旋塞阀，其包括阀体、阀芯，所述阀芯安装在阀体的中腔内，特征是：所述阀体的中腔直径等于进出口直径，出口端底部与中腔内表面相切。本发明结构简单、紧凑，合理;阀门侧装时中腔不会沉积水及水中沉淀物，方便清洗，能防止沉积造成的水质污染。
翻译权利要求书

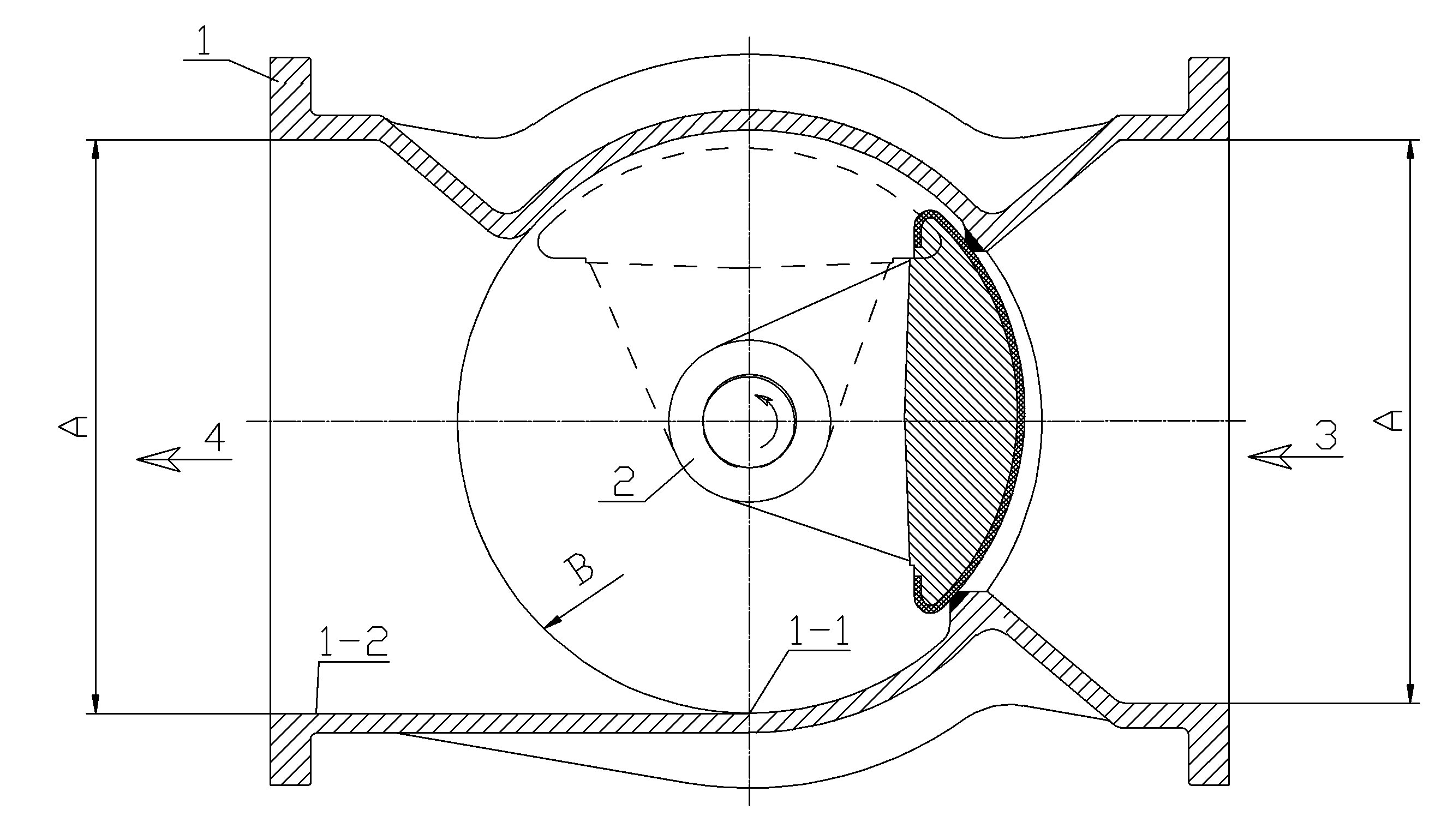

1. 一种水处理用防积液旋塞阀，包括阀体(1)、阀芯(2)，所述阀芯(2)安装在阀体(1)的中腔内，其特征是：所述阀体(1)的中腔直径(B)等于进出口直径(A)，出口端底部(1-2)与中腔内表面(1-1)相切。
说明书
水处理用防积液旋塞阀
技术领域
本发明涉及一种水处理用防积液旋塞阀，具体的说是用于水处理工程上能够防止水及水中沉淀物沉积在阀门中腔底部的一种旋塞阀，属于机械结构技术领域。
背景技术
目前，在出口发达国家用于水处理的阀门中，多采用旋塞阀，由于阀体采用了对称结构，使阀门处于侧装(中腔与两端处于同一水平面)位置时，阀门中腔就会沉积水及水中沉淀物，造成重复污染和给清洗带来不便。
发明内容
本发明的目的在于克服上述不足之处，从而提供一种水处理用防积液旋塞阀，该阀既能防止阀腔污物沉积又能方便清洗。
按照本发明提供的技术方案，水处理用防积液旋塞阀包括阀体、阀芯，所述阀芯安装在阀体的中腔内，特征是：所述阀体的中腔直径等于进出口直径，出口端底部与中腔内表面相切。
本发明与已有技术相比具有以下优点：
本发明结构简单、紧凑，合理;阀门侧装时中腔不会沉积水及水中沉淀物，方便清洗，能防止沉积造成的水质污染。
