申请日2011.01.21
公开(公告)日2011.09.28
IPC分类号F16K27/06; F16K5/06
摘要
一种污泥专用球阀，涉及一种专用于造纸、污水处理、泥浆输送等行业的污水、浆料类带泥状杂质流体的自动控制系统。所述球阀的球芯置于阀体中心位置，半圆球芯的下部装有导向套，并与底轴相连接，阀座设在阀体的出口处，并由压圈将其固定，阀座与半圆球芯紧密配合，阀杆设于阀体上部，一端插入球芯上部截面形状与之对应的凹槽中，另一端伸出阀体，并通过连接套固定连接于执行机构输出轴上;所述阀体流道中心与球芯转动中心设有偏心距。本实用新型关闭时，阀杆的偏心力矩使密封面有一个可靠的密封比压，并产生剪切力，切断或挤出密封面上的泥浆杂质，达到最佳的密封效果。
权利要求书
1.一种污泥专用球阀，其特征在于所述球阀的阀体具有流体介质入口和出口，球芯置于阀体中心位置，半圆球芯的下部装有导向套，并与底轴相连接，阀座设在阀体的出口处，并由压圈将其固定，阀座与半圆球芯紧密配合，阀杆设于阀体上部，一端插入球芯上部截面形状与之对应的凹槽中，另一端伸出阀体，并通过连接套固定连接于执行机构输出轴上，并随执行机构做90°角旋转。
2.如权利要求1所述一种污泥专用球阀，其特征在于所述阀体流道中心与球芯转动中心设有偏心距。
说明书
污泥专用球阀
技术领域：
本实用新型涉及一种专用于造纸、污水处理、泥浆输送等行业的污水、浆料类带泥状杂质流体的自动控制系统的污泥专用球阀。
背景技术：
目前该行业通常选用Q41F型球阀或D71X型衬胶蝶阀，由于结构的限制，不能抵抗泥状杂质的冲刷，必须不断更换阀座或密封圈，使用周期为1～2周，如在压力高、流速快的场合，采用几台阀门串联备用的方式，也只能用几天，严重制约了该行业自动控制的普及。
发明内容：
本实用新型提供一种打开时流阻极小，使泥浆介质能够畅通无阻的污泥专用球阀。

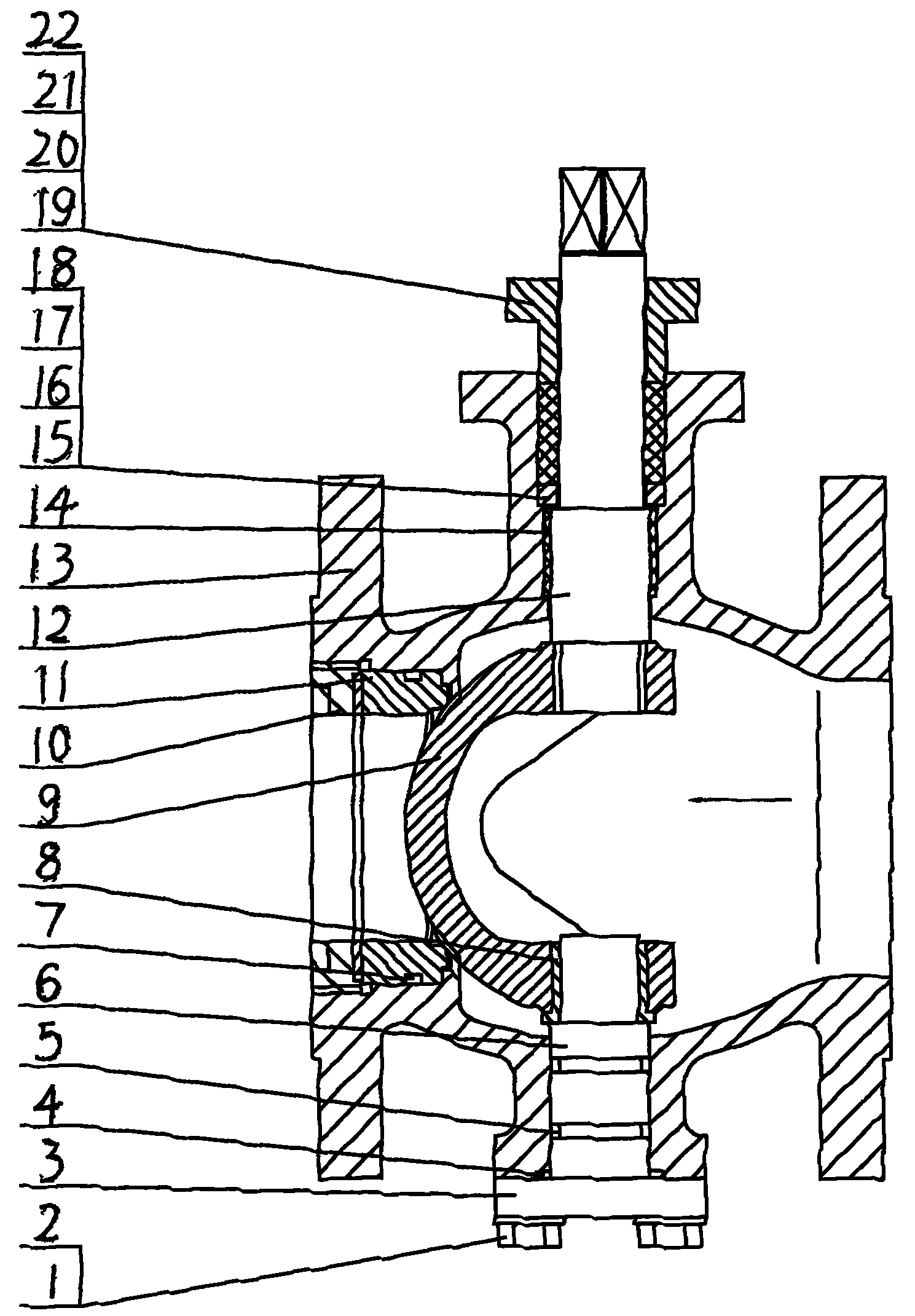

本实用新型是通过如下技术方案来实现的：一种污泥专用球阀，其主要技术特征是所述球阀的阀体具有流体介质入口和出口，球芯置于阀体中心位置，半圆球芯的下部装有导向套，并与底轴相连接，阀座设在阀体的出口处，并由压圈将其固定，阀座与半圆球芯紧密配合，阀杆设于阀体上部，一端插入球芯上部截面形状与之对应的凹槽中，另一端伸出阀体，并通过连接套固定连接于执行机构输出轴上，并随执行机构做90°角旋转;
所述阀体流道中心与球芯转动中心设有偏心距。
本实用新型阀体采用法兰式直通、流线型设计，偏心半球式球芯，密封面堆焊硬质合金。关闭时，阀杆的偏心力矩使密封面有一个可靠的密封比压，并产生剪切力，切断或挤出密封面上的泥浆杂质，达到最佳的密封效果。打开时，球芯与密封圈迅速脱离，整个过程无接触，到全开位置时，流道成一直管，流阻极小，使泥浆介质能够畅通无阻。
