申请日2011.03.03
公开(公告)日2011.12.14
IPC分类号B01D36/04; C02F1/00; B01D17/025
摘要
本实用新型公开了一种餐饮污水预处理器，包括初沉调节池，初沉调节池包括进水口和出水口，初沉调节池内自上而下设置有挡油板，挡油板下端与初沉调节池底壁之间的高度为初沉调节池总深度的25%～30%，挡油板后侧设置有导流板，导流板由初沉调节池底壁自下而上设置，导流板与初沉调节池顶壁之间留有一段距离，其优点是根据比重不同，挡油板可隔挡大部分污水中的浮油及油脂混合物等密度低于水的物质。同时也起到分散水流，改变水流方向以及减缓流速等作用。
翻译权利要求书
1.一种餐饮污水预处理器，包括初沉调节池，所述的初沉调节池包括第一进水口和出水口，其特征在于所述的初沉调节池内自上而下设置有挡油板，所述的挡油板下端与初沉调节池底壁之间的高度为初沉调节池总深度的25%～30%，所述的挡油板后侧设置有导流板，所述的导流板由初沉调节池底壁自下而上设置，所述的导流板与初沉调节池顶壁之间留有一段距离。
2.根据权利要求1所述的一种餐饮污水预处理器，其特征在于所述的初沉调节池的后端设置有多个聚结滤芯，所述的多个聚结滤芯与所述的出水口连通。
3.根据权利要求1所述的一种餐饮污水预处理器，其特征在于所述的第一进水口设置在初沉调节池前壁的上端，所述的出水口设置在初沉调节池后壁的上端。
4.根据权利要求2所述的一种餐饮污水预处理器，其特征在于所述的聚结滤芯包括框体，所述的框体四周密封不透水，所述的框体上端和下端开口，所述的框体的下端设置有格栅和第二进水口，框体的上端设置有滤芯盖板，所述的出水口与框体上端相通，所述的框体的中部位置设置有固定架，所述的固定架内垂直分布至少三层过滤刷集合，所述的过滤刷集合包括紧密并排设置的多个过滤刷，所述的过滤刷包括中心杆和排列设置在中心杆上的多个过滤单元，所述的过滤单元由多根弹性丝径向均匀分布在中心杆周围而成。
5.根据权利要求4所述的一种餐饮污水预处理器，其特征在于所述的过滤刷集合倾斜安装在固定架内，所述的过滤刷集合与水平线呈15度～30度夹角。
6.根据权利要求4所述的一种餐饮污水预处理器，其特征在于所述的过滤单元由至少三十根以上的弹性丝组成。
7.根据权利要求4所述的一种餐饮污水预处理器，其特征在于所述的格栅安装在第二进水口处，所述的格栅倾斜安装在框体内，所述的格栅由耐腐格栅条等距离焊接而成，所述的格栅条与格栅条之间的间距为0.6～0.8cm。
8.根据权利要求4所述的一种餐饮污水预处理器，其特征在于所述的滤芯盖板倾斜安装在固定架上方，滤芯盖板的上端位于框体的顶部，滤芯盖板的下端靠在固定架的上端，滤芯盖板的下端低于出水口的低位，所述的滤芯盖板上设置有多个透水孔，所述的透水孔最低位低于所述的出水口的低位，当滤芯盖板开启时，滤芯盖板将出水口盖住。
说明书
一种餐饮污水预处理器
技术领域
本实用新型涉及一种污水预处理器，尤其是涉及一种餐饮污水预处理器。
背景技术
目前大多数餐饮店的污水排放都达不到国家规定的标准，因为餐饮废水不加以预处理，COD浓度会远超过国家规定的排放标准，而且经常会遇到下水管堵塞，污水污染严重。实践表明，对餐饮污水进行预处理，除去动植物油和固形残渣，可降低COD浓度。现有的餐饮污水预处理器存在如下缺陷：初沉调节池内的水流流向不科学，使颗粒物和浮油分离效果不理想。
发明内容
本实用新型所要解决的技术问题是提供一种颗粒物和浮油去除效果好的餐饮污水预处理器。

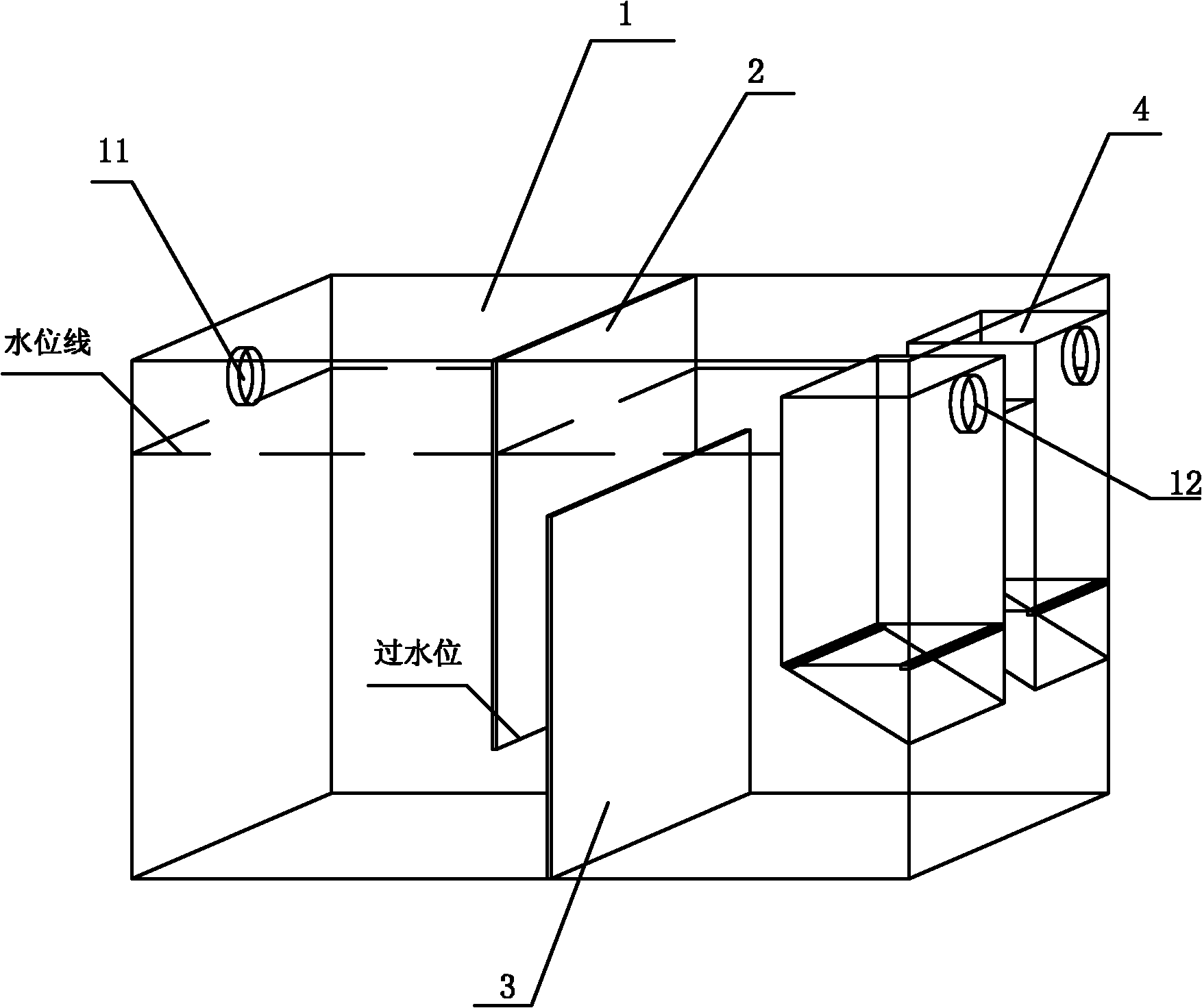

本实用新型解决上述技术问题所采用的技术方案为：一种餐饮污水预处理器，包括初沉调节池，所述的初沉调节池包括第一进水口和出水口，其特征在于所述的初沉调节池内自上而下设置有挡油板，所述的挡油板下端与初沉调节池底壁之间的高度为初沉调节池总深度的25%～30%，所述的挡油板后侧设置有导流板，所述的导流板由初沉调节池底壁自下而上设置，所述的导流板与初沉调节池顶壁之间留有一段距离。
所述的初沉调节池的后端设置有多个聚结滤芯，所述的多个聚结滤芯与所述的出水口连通。
所述的第一进水口设置在初沉调节池前壁的上端，所述的出水口设置在初沉调节池后壁的上端。
所述的聚结滤芯包括框体，所述的框体四周密封不透水，所述的框体上端和下端开口，所述的框体的下端设置有格栅和第二进水口，框体的上端设置有滤芯盖板，所述的出水口与框体上端相通，所述的框体的中部位置设置有固定架，所述的固定架内垂直分布至少三层过滤刷集合，所述的过滤刷集合包括紧密并排设置的多个过滤刷，所述的过滤刷包括中心杆和排列设置在中心杆上的多个过滤单元，所述的过滤单元由多根弹性丝 径向均匀分布在中心杆周围而成。
所述的过滤刷集合倾斜安装在固定架内，所述的过滤刷集合与水平线呈15度～30度夹角。
所述的过滤单元由至少三十根以上的弹性丝组成。
所述的格栅安装在第二进水口处，所述的格栅倾斜安装在框体内，所述的格栅由耐腐格栅条等距离焊接而成，所述的格栅条与格栅条之间的间距为0.6～0.8cm。
所述的滤芯盖板倾斜安装在固定架上方，滤芯盖板的上端位于框体的顶部，滤芯盖板的下端靠在固定架的上端，滤芯盖板的下端低于出水口的低位，所述的滤芯盖板上设置有多个透水孔，所述的透水孔最低位低于所述的出水口的低位，当滤芯盖板开启时，滤芯盖板将出水口盖住。
与现有技术相比，本实用新型的优点在于根据物质比重不同，挡油板可隔挡大部分污水中的浮油及油脂混合物等密度低于水的物质。同时也起到分散水流，改变水流方向以及减缓流速等作用。
导流板的设置可以将易沉降的颗粒物隔挡在前部，并引导水流往上部流动，为二次隔油创造条件。
污水从框体下端的第二进水口进入，首先污水经过格栅拦截直径较大的颗粒状物质，再向上流经密集分布的过滤刷，紧密排类的弹性丝将污水中的大量悬浮性物质和油脂混合物聚结，经过过滤处理后的污水从出水口排出。同层相邻的过滤刷之间无间距，透水点分布广且均匀，能有效过滤悬浮性物质和油脂混合物。
过滤刷集合倾斜安装在固定架内，过滤刷集合与水平线呈15度～30度夹角。使得过水面积延伸扩大，每股水流均得到有效过滤。
倾斜安装的格栅能拦截0.6cm以上颗粒状物质顺斜面或沉淀至水体底部，或上浮到框体外水体表层，有效避免过滤刷的淤堵，可以延长清理周期。
使用一段时间后，滤芯盖板开启，开启后的滤芯盖板呈垂直状态，其下端顶在固定架的上方。此时出水口被滤芯盖板遮挡，可以确保未经过滤的污水不从出水口排放出去。可取出过滤刷进行清洗。盖板呈斜面状安装并使其一端处于出水口下方，其目的是当格柵堵塞时起到临时溢流口的作用。
