公开(公告)日2013.05.08
IPC分类号C02F1/78; C01B13/10; C02F1/50
摘要
本实用新型公开了一种水处理臭氧氧化塔，由臭氧发生系统和氧化塔组成，其特征在于：所述臭氧发生系统由依次连接的空气压缩机、干燥过滤预处理装置和臭氧发生器构成;所述氧化塔内部设置有布水板;所述氧化塔上部侧面设置有进水口;所述氧化塔下部侧面设置有臭氧进口;所述氧化塔底部设置有排水口。干燥过滤预处理装置将空气压缩、净化、干燥和冷却，然后电解空气生成臭氧，以降低杂质气体含量，提高臭氧发生单元的使用寿命;氧化塔内部设置有布水板和填料，提高臭氧的利用率;本实用新型氧化塔可以循环利用尾气;装置紧凑及占地面积较小。
权利要求书
1.一种水处理臭氧氧化塔，由臭氧发生系统和氧化塔(5)组成，其特征在于：所述臭氧发生系统由依次连接的空气压缩机(1)、干燥过滤预处理装置(2)和臭氧发生器(3)构成;所述氧化塔(5)内部设置有布水板(6);所述氧化塔(5)上部侧面设置有进水口(10);所述氧化塔(5)下部侧面设置有臭氧进口(9);所述氧化塔(5)底部设置有排水口(14)。
2.根据权利要求1所述的一种水处理臭氧氧化塔，其特征在于：所述臭氧发生器(3)和氧化塔(5)之间设置有臭氧流量计(4)。
说明书
一种水处理臭氧氧化塔
技术领域
本实用新型涉及一种水处理臭氧氧化塔。
背景技术
臭氧是世界公认的广谱高效杀菌消毒剂，采用空气或氧气为原料利用高频高压放电产生臭氧，臭氧比氧分子多了一活泼的氧原子臭氧，化学性质特别活泼，是一种强氧化剂，在一定浓度下可迅速杀灭空气中的细菌，没有任何有毒残留，不会形成二次污染，臭氧发生器工作原理按臭氧产生的方式划分，臭氧发生器主要有三种：高压放电式、紫外线照射式、电解式。在水处理消毒和污水 处理领域也广泛应用，通过臭氧将水中细菌杀灭，将有机物降解，现有臭氧氧化采用水池的方式，存在臭氧利用率不高，尾气为无规则排放，所以需要一种水处理臭氧氧化塔，提高臭氧的利用率，使氧化更加彻底，并可以循环利用尾气。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点和不足，提供一种水处理臭氧氧化塔，具有提高臭氧的利用率，可以循环利用尾气，装置紧凑及占地面积较小的优点。
本实用新型的目的通过下述技术方案实现：一种水处理臭氧氧化塔，由臭氧发生系统和氧化塔组成，其特征在于：所述臭氧发生系统由依次连接的空气压缩机、干燥过滤预处理装置和臭氧发生器构成;所述氧化塔内部设置有布水板;所述氧化塔上部侧面设置有进水口;所述氧化塔下部侧面设置有臭氧进口;所述氧化塔底部设置有排水口。
所述臭氧发生器和氧化塔之间设置有臭氧流量计。

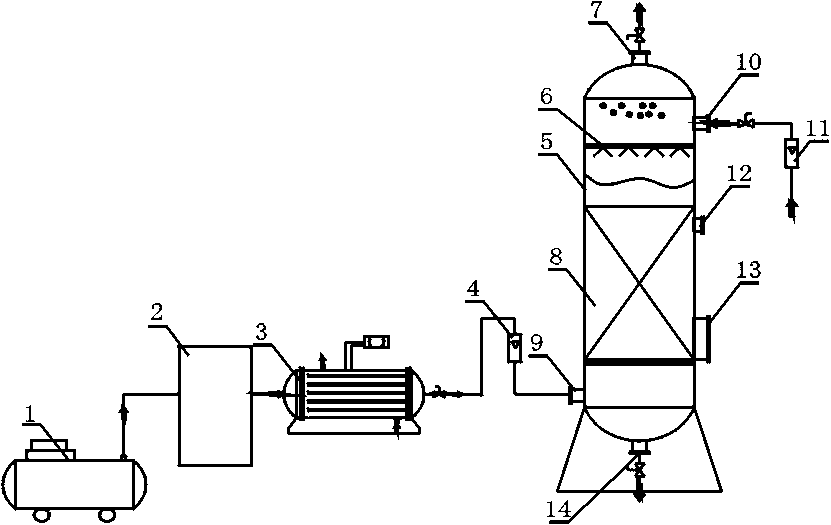

本实用新型工作原理：空气进入空气压缩机被压缩，由于温度升高需要冷却器中降温，然后进入干燥过滤预处理装置中，压缩、干燥后的空气计量进入臭氧发生器，在一定频率的高压电流制造高压电晕电场，使电场内或电场周围的氧分子发生电化学反应，通过电解空气生成臭氧。臭氧发生单元运行过程中温度升高，从冷却水进口通入冷却水，冷却臭氧发生单元，使其工作稳定，提高了臭氧发生单元的使用寿命。臭氧经过臭氧流量计计量后从臭氧进口自下而上进入氧化塔，需要氧化的水从氧化塔上部侧面的进水口自上而下进入氧化塔，布水板将液体均匀分布开，在填料里进行气液传质，水中细菌被杀灭，有机物被降解，氧化后液体从排水口排出，尾气从氧化塔顶部的尾气排放口排出。
综上所述，本实用新型的有益效果：干燥过滤预处理装置将空气压缩、净化、干燥和冷却，然后电解空气生成臭氧，以降低杂质气体含量，提高臭氧发生单元的使用寿命;氧化塔内部设置有布水板和填料，提高臭氧的利用率;本实用新型氧化塔可以循环利用尾气;装置紧凑及占地面积较小。
