申请日2010.05.29
公开(公告)日2011.01.05
IPC分类号B01D21/02
摘要
本实用新型涉及澄清器，尤其是一种工业污水澄清器。包括罐体、支架、进料管、出料管，该罐体安装在支架上，其两侧分别设置有进料管和出料管，所述罐体呈圆筒状，其上端设置有排空出口，其下端设置有锥形收集斗，该罐体内部设置有漏斗状密闭隔板，该密闭隔板将罐体内腔分隔成混合室和澄清室，该澄清室内自上而下依次设置有呈间隔布置的分液板组，与现有技术相比，本实用新型的有益效果是，该澄清器中的分液板组由多组不同形状的分液板构成，可根据处理要求及处理量随时调整，不但可以在污水处理中可免除厌氧处理工序，而且缩短了耗氧池的体积，过滤效果显著，配合分离器效果更佳。
权利要求书

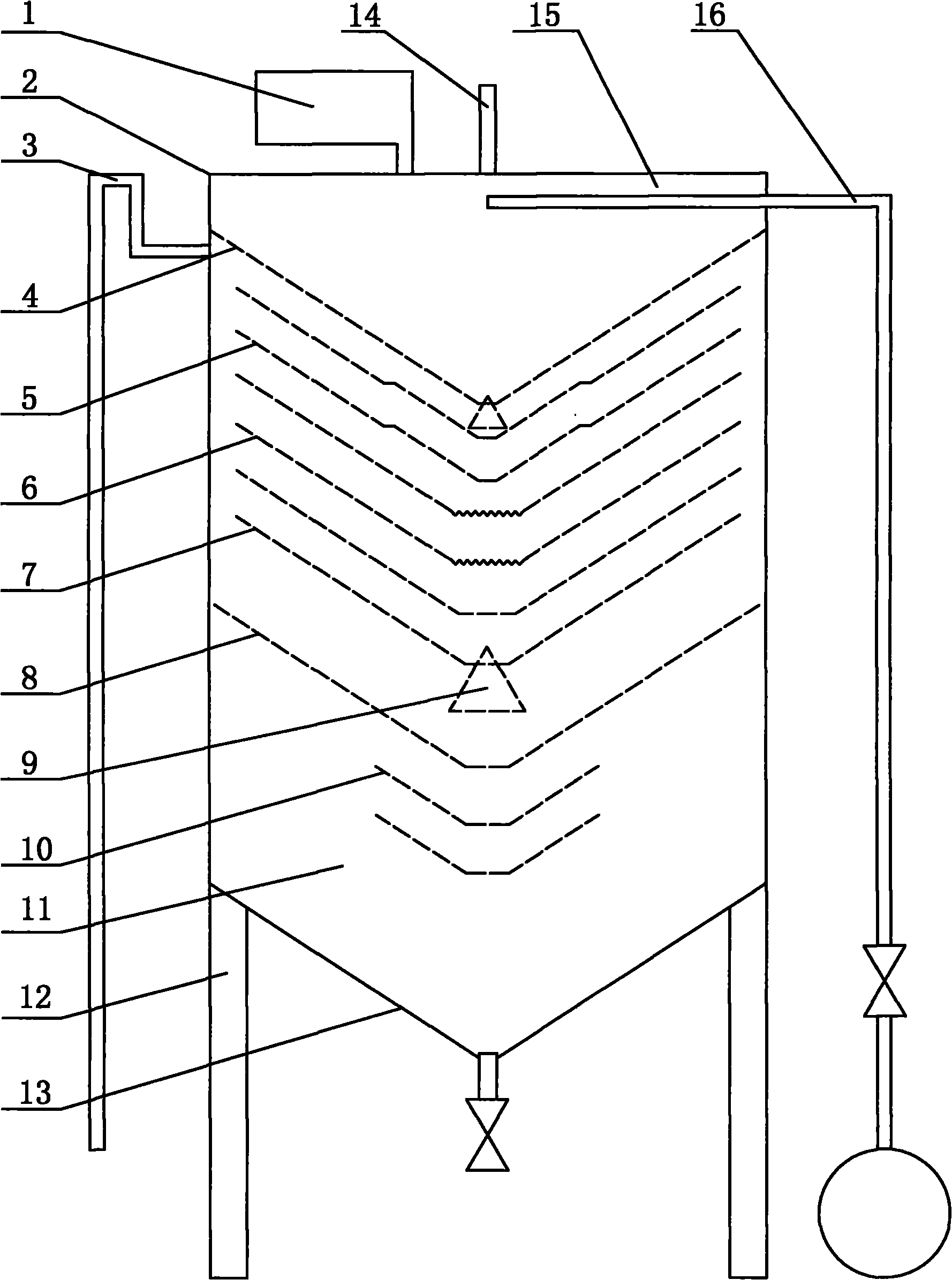

1.一种工业污水澄清器，包括罐体、支架、进料管、出料管，该罐体安装在支架上，其两侧分别设置有进料管和出料管，其特征在于，所述罐体呈圆筒状，其上端设置有排空出口，其下端设置有锥形收集斗，该罐体上部设置有漏斗状密闭隔板，该密闭隔板将罐体内腔分隔成混合室和澄清室，该澄清室内自上而下依次设置有呈间隔布置的分液板组。
2.根据权利要求1所述的工业污水澄清器，其特征在于所述罐体顶部与试剂罐的进液管连通。
3.根据权利要求1所述的工业污水澄清器，其特征在于所述密封隔板出液口处设置有迎料帽。
4.根据权利要求1所述的工业污水澄清器，其特征在于所述分液板组中的每个隔液板均呈漏斗状，该分液板组由星孔分液板、齿环孔分液板、圆孔分液板、大口径分液板、小口径分液板构成，该圆孔分液板出液口处设置有迎料帽。
说明书
工业污水澄清器
技术领域：
本实用新型涉及澄清器，尤其是一种工业污水澄清器。
背景技术：
在各个行业的废物回收和污水处理工艺中，污水澄清器起到了很大的作用，不但处理效果显著，而且可以简化污水处理工序，搭配分离器使用效果更加，但随着经济的发展，工艺的进步，原有的污水澄清器由于结构简单、处理效果无法满足不了现在工艺的要求。
发明内容：
本实用新型要解决的技术问题是：提供一种结构合理、处理效果好，处理量大，可应用于不同行业的工业污水澄清器。
解决其技术问题采用的技术方案是：
一种工业污水澄清器，包括罐体、支架、进料管、出料管，该罐体安装在支架上，其两侧分别设置有进料管和出料管，所述罐体呈圆筒状，其上端设置有排空出口，其下端设置有锥形收集斗，该罐体内部设置有漏斗状密闭隔板，该密闭隔板将罐体内腔分隔成混合室和澄清室，该澄清室内自上而下依次设置有呈间隔布置的分液板组。
与现有技术相比，本实用新型的有益效果是：
该澄清器中的分液板组由多组不同形状的分液板构成，可根据处理要求及处理量随时调整，不但可以在污水处理中可免除厌氧处理工序，而且缩短了耗氧池的体积，过滤效果显著，配合分离器效果更佳。
