申请日2010.08.06
公开(公告)日2012.02.08
IPC分类号C02F9/14; C02F1/44; C02F1/32
摘要
一种模块化膜法黑灰水处理装置，主要解决大幅降低产品成本等技术问题。其采用技术方案是：该装置设置有第1模块、第2模块和第3模块，该第1模块具第1进口和第1出口，该第2模块具有连接第1出口的第2进口和灰水进口，该第2模块还具有第2出口，该第3模块具有连接第2出口的第3进口和第3出口，所述的第1、2、3模块的第1、2、3出口出水的有机物浓度分别保持有设定值，适用于船舶工程和海洋工程的各种类别黑灰水处理。
权利要求书

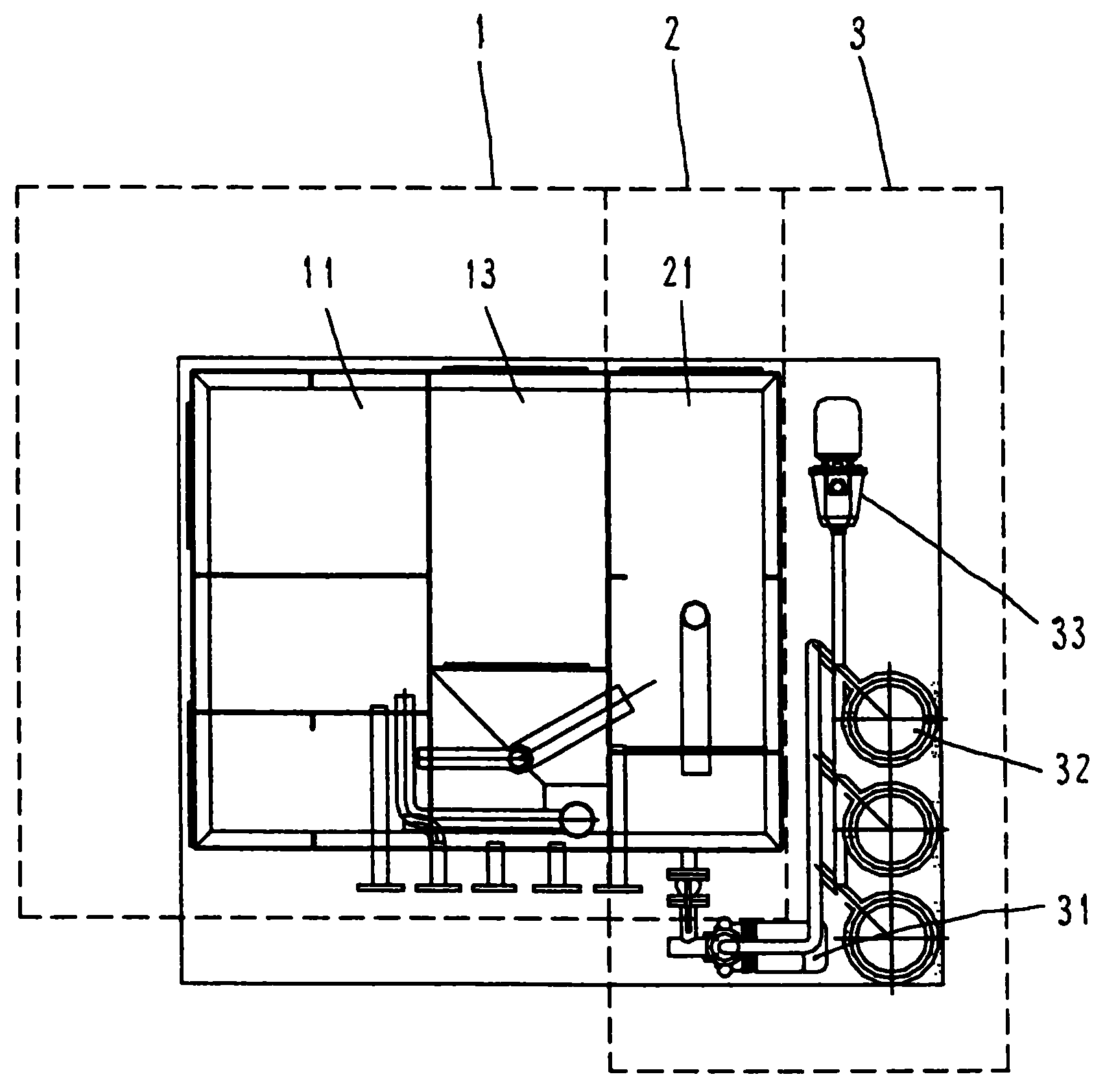

1.一种模块化膜法黑灰水处理装置，该装置包括有生化柜、沉淀 柜、污泥柜、膜组件、清水柜、风机、循环泵、抽吸泵、排放泵、紫外 杀菌器和控制箱，其特征在于：所述模块膜法黑灰水处理装置设置有第 1模块(1)、第2模块(2)和第3模块(3)，该第1模块(1)具有供 入黑水和厨房灰水的第1进口(10)和第1出口(100)，该第2模块(2) 具有连接第1出口(100)的第2进口(20)和连接洗涤灰水的灰水进 口(20’)，该第2模块(2)还具有第2出口(200)，该第3模块(3) 具有连接第2出口(200)的第3进口(30)和排放达标水的第3出口 (300)，所述的第1、2、3模块(1、2、3)的第1、2、3出口(100、 200、300)出水的有机物浓度分别保持有设定值。
2.根据权利要求1所述的模块化膜法黑灰水处理装置，其特征是 所述的第1模块(1)具有生化柜(11)，该生化柜(11)的进口连接有 第1进口(10)，该生化柜(11)的出口连接有沉淀柜(12)，该沉淀柜 (12)出口连接有第1出口(100)，该沉淀柜(12)有另一出口连接有 污泥柜(13)，第1模块(1)还具有一风机(14)，该风机(14)分别 连接有生化柜(11)、沉淀柜(12)和第2模块(2)的生化柜(21)。
3.根据权利要求1或2所述的模块化膜法黑灰水处理装置，其特 征是第1模块(1)的第1出口(100)出水的有机物浓度为300至400mg/l。
4.根据权利要求1所述的模块化膜法黑灰水处理装置，其特征是 所述的第2模块(2)具有后生化柜(21)，该后生化柜(21)的进口连 接有第1出口(100)，该后生化柜(21)的另一进口连接有洗涤灰水源 (21)，该后生化柜(21)的出口连接有第2出口(200)，所述的后生 化柜(21)还连接有风机(14)。
5.根据权利要求1或4所述的模块化膜法黑灰水处理装置，其特 征是第2模块(2)的第2出口(200)出水的有机物浓度为100±2mg/l。
6.根据权利要求1所述的模块化膜法黑灰水处理装置，其特征是 所述的第3模块(3)具有第3进口(30)、循环泵(31)，该循环泵(31) 的进口连接有和第2出口(200)，连接的第3进口(30)，该循环泵(31) 依序连接有膜组件(32)、抽吸泵(33)、紫外杀菌器(34)、清水柜(35) 和排放泵(36)，该排放泵(36)出口连接有第3模块(3)的第3出口 (300)。
7.根据权利要求1或6所述的模块化膜法黑灰水处理装置，其特 征是第3模块(3)的第3出口(300)出水的有机物浓度为小于30mg/l。
8.根据权利要求1所述的模块化膜法黑灰水处理装置，其特征是 所述的第3模块(3)的膜组件(32)是一分装式的船用污水处理防堵 防断丝膜组件。
说明书
模块化膜法黑灰水处理装置
技术领域：
本发明涉及一种废水或污水处理用的设备的配置，特别是一种废水 或污水的多级处理设备。
背景技术：
舰船在航行或停泊时会产生大量生活污水，其中包括厕所排出的黑 水，厨房或洗涤排出的灰水，这些黑灰水的排放会严重污染水域环境， 因此，相应的标准规范对使用者提出处理黑灰水的严格要求，针对上述 情况，在各类舰船上均设置有各种型式的船用污水处理装置，如WCH、 WCX型装置，其特点是操作方便，体积小适合船用，但该装置无降解 转化有机物功能，其适用性受到很大限制，为此业者采用WCB、WCV 型传统生化法处理装置，但其容积负荷低，处理效率不高等问题，难以 推广使用，针对上述情况，中国专利《船用序批式膜法黑灰水处理装置》 专利号200510027557.5提出一种改进的技术方案，其特点是在一壳体内 安装有多级序批柜、沉淀柜、污泥柜、液位和膜组件组合柜、消毒清水 柜、风机、抽吸泵、排放泵和控制箱等组成，处理时污水进入序批柜， 序批柜出水口连接沉淀柜，沉淀柜分别连接污泥柜和液位和膜组件组合 柜，该组合柜出水口经抽吸泵输入消毒清水柜，该清水柜连接排放泵实 现达标排放，鼓风机送风管分别连接序批柜、沉淀柜和膜组件组合柜， 该装置以序批式生化法和膜法技术的优化组合，具有较高的容积负荷和 处理效率，并使污水耐有机负荷和水力负荷的冲击，从而缩小装置尺寸， 更适应船用，但该装置在实用中发现存在下列问题：在船舶工程和海洋 工程等不同领域，由于进入污水处理装置的污水类别和收集方式不同， 进入污水处理装置的污水水质和水量变化是不成比例的，装置的序批柜 在设计中边条件变化极大，如采用重力收集的黑水的有机物浓度(COD) 为500mg/l，而采用真空收集的黑水的COD将高达3500mg/l，导致其 后续配套的膜柜进水水质随之有极大的改变，因而上述技术方案对不同 边界条件，应提供不同的序批生化法和膜法组合结构，其结果是产品只 能限于单件或少量生产，而无法形成规模产量，产品的设计、制造成本 高，生产周期长，经济效益差，也不利上述生化法和膜法优化组合先进 技术的发挥，更不利相关技术的进一步提高。
发明内容：
本发明所要解决的技术问题是：提供一种改进的模块化膜法黑灰水 处理装置，它能使黑灰水处理装置实现标准化、系列化、大幅降低产品 成本，方便使用者选用和维护，促进该项技术进步。
本发明解决上述技术问题采用的技术方案是：模块化膜法黑灰水处 理装置包括有生化柜、沉淀柜、污泥柜、膜组件、清水泵、风机、循环 泵、抽吸泵、排放泵、紫外杀菌器和控制箱，其特点是：所述模块化黑 灰水处理装置设置有第1模块、第2模块和第3模块，该第1模块具有 供入黑水和厨房灰水的第1进口和第1出口，该第2模块具有连接第1 出口的第2进口和连接洗涤灰水的灰水进口，该第2模块还具有第2出 口，该第3模块具有连接第2出口的第3进口和排放达标清水的第3出 口，所述的第1、2、3模块的第1、2、3出口出水的有机物浓度分别保 持有设定值。
本发明采用模块化结构，当各模块的输出水质边界条件设定后，按 此边界条件可编列相互对应的第1、2、3模块规格(如标准的或系列的)， 船舶工程或海洋工程的使用者可根据污水水量和收集方式选用对应规 格的各模块组合的黑灰水处理装置，为该类型装置形成规格生产提供良 好的技术基础，从而大幅降低生产和使用成本，同时也能为进一步提高 污水处理装置性能创造条件，因而本发明具有显著的经济效益和社会效 益。
