申请日2012.12.04
公开(公告)日2013.05.29
IPC分类号C02F3/34
摘要
本实用新型涉及一种新型节能一体化污水处理设备，其包括配水池、生化池、集水池以及设备间;所述配水池和一进水管连接，于所述进水管上设有一水泵和一电磁流量计;所述生化池和配水池连通，其内设有一曝气系统，于曝气系统的上方设有一复合生态球;所述设备间内设有鼓风机、溶解氧检测仪和控制柜;所述鼓风机和溶解氧检测仪分别通过一管道连接至生化池。本实用新型的污水处理设备不仅工艺流程简单、安装便利，且自动通过变频控制水泵及风机转速，连续运行时自动适应水质水量变化，节约大量电能，且污泥产生量非常少，可全部在系统内自行消化，不需设沉淀池及污泥池，管理维护方便，同时避免了因污泥处置不当造成的二次污染问题。
权利要求书
1.一种新型节能一体化污水处理设备，其特征在于：包括配 水池、生化池、集水池以及设备间;其中，所述配水池和一进水 管连接，于所述进水管上设有一水泵和一电磁流量计;所述生化 池和配水池连通，其内设有一曝气系统，于曝气系统的上方设有 一复合生态球;所述设备间内设有鼓风机、溶解氧检测仪和控制 柜;所述鼓风机和溶解氧检测仪分别通过一管道连接至生化池。
2.如权利要求1所述的新型节能一体化污水处理设备，其特 征在于：所述生化池的顶部设有一通气孔。
3.如权利要求1所述的新型节能一体化污水 处理设备，其特 征在于：所述控制柜分别和水泵、电磁流量计、曝气系统、鼓风 机和溶解氧检测仪电性连接。
4.如权利要求1所述的新型节能一体化污水处理设备，其特 征在于：于所述配水池、生化池和集水池的顶部均设有检查孔。
说明书
一种新型节能一体化污水处理设备
【技术领域】
本实用新型涉及一种污水处理设备，具体涉及一种新型节能 一体化污水处理设备，属于环保设备技术领域。
【背景技术】
随着我国居民生活水平的不断提高和国民经济的快速发展， 人们对周围环境的要求越来越高，一方面环境污染范围不断扩大， 另一方面还有很多受污染区域未纳入城市市政管网覆盖范围，比 如城市郊区或远离城镇的某些区域(如农村、部队、旅游区、度 假区、疗养院、独立别墅区、机场、城乡结合部等)，污水排放量 小且分散，污水水质与水量波动大，不易集中收集处理。
采用接触氧化、MBR、人工湿地等传统的分散式污水处理技 术土建施工工期长、安装复杂，水量水质适应性差，若连续运行 要消耗大量电能，且会有大量污泥产生，需要设沉淀池(MBR除 外)、污泥池进行泥水分离及污泥处理，流程复杂，管理维护不便， 总投资较大，且若污泥处置不当，易造成二次污染。
因此，为解决上述技术问题，确有必要提供一种新型节能一 体化污水处理设备，以克服现有技术中的所述缺陷。
【实用新型内容】
为解决上述问题，本实用新型的目的在于提供一种结构简单、 安装方便且能避免二次污染的新型节能一体化污水处理设备。

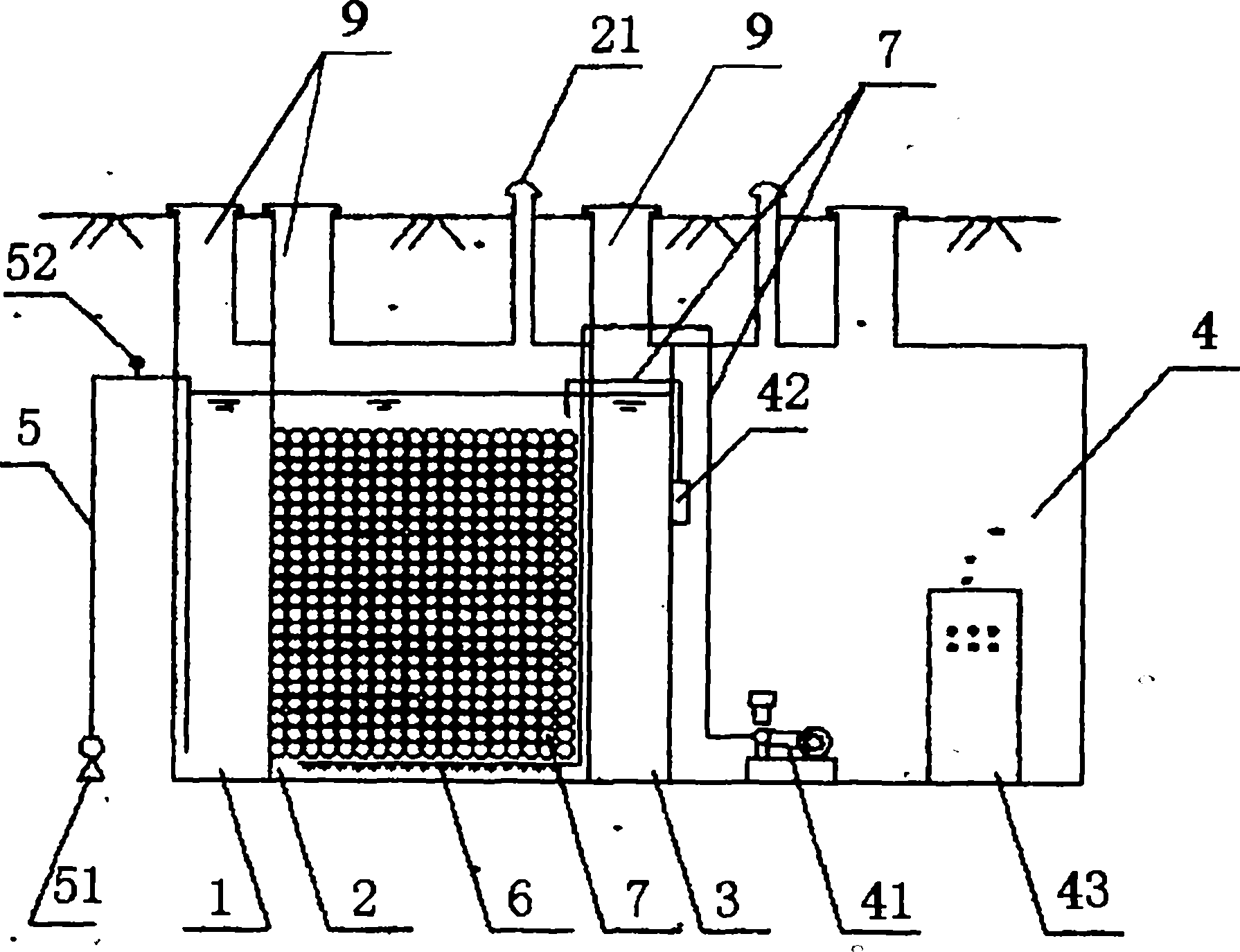

为实现上述目的，本实用新型采取的技术方案为：一种新型 节能一体化污水处理设备，其包括配水池、生化池、集水池以及 设备间;其中，所述配水池和一进水管连接，于所述进水管上设 有一水泵和一电磁流量计;所述生化池和配水池连通，其内设有 一曝气系统，于曝气系统的上方设有一复合生态球;所述设备间 内设有鼓风机、溶解氧检测仪和控制柜;所述鼓风机和溶解氧检 测仪分别通过一管道连接至生化池。
本实用新型的新型节能一体化污水处理设备进一步设置为： 所述生化池的顶部设有一通气孔。
本实用新型的新型节能一体化污水处理设备进一步设置为： 所述控制柜分别和水泵、电磁流量计、曝气系统、鼓风机和溶解 氧检测仪电性连接。
本实用新型的新型节能一体化污水处理设备还设置为：于所 述配水池、生化池和集水池的顶部均设有检查孔。
与现有技术相比，本实用新型具有如下有益效果：
1采用该实用新型专利处理生活污水或与生活污水类似的工 业污水可以对污水进行就地处理，达标排放或就地回用，无污泥 产生，避免二次污染，同时省去沉淀池和污泥池，节约工程投资。
2一体化设备，现场安装施工方便、占地面积小、灵活多样 等优点。
3采用水量变化及微生物生长需要溶解氧浓度变化，自动调 整水泵和鼓风机转速，节约大量电耗，具有节能效果。
4设备外壳材质可采用碳钢防腐、玻璃钢、UPVC或不锈钢， 可根据不同情况选用，耐腐蚀性强，使用寿命长。
