申请日2012.12.04
公开(公告)日2013.05.22
IPC分类号F24H1/00
摘要
本实用新型涉及一种利用排风和生活污水热源的户式热水装置，其技术特点是：包括换热器、喷射器、热水箱、流体泵、污水箱、厨房风道和洗浴室风道，所述换热器的出口通过喷嘴入口接管与喷射器内的喷嘴相连接，喷射器的扩压室通过扩压出口接管与热水箱内的冷凝器相连接，该冷凝器的出口分成两路，一路与流体泵的入口连接，一路通过膨胀阀与污水箱内的蒸发器的入口连接，该蒸发器的出口通过引射接管与喷射器的混合室连接，流体泵的出口与换热器的入口连接。本实用新型充分利用家庭日常生活中做饭排风和洗浴排风的热源、以及洗浴等用后温水热源进行回收再利用，从而节约了能源，有利于环境保护，具有结构简单、使用方便，环保节能、安全可靠等特点。
权利要求书
1.一种利用排风和生活污水热源的户式热水装置，其特征在于：包括换热 器、喷射器、热水箱、流体泵、污水箱、厨房风道和洗浴室风道，所述换热器 的出口通过喷嘴入口接管与喷射器内的喷嘴相连接，喷射器的扩压室通过扩压 出口接管与热水箱内的冷凝器相连接，该冷凝器的出口分成两路，一路与流体 泵的入口连接，一路通过膨胀阀与污水箱内的蒸发器的入口连接，该蒸发器的 出口通过引射接管与喷射器的混合室连接，流体泵的出口与换热器的入口连接， 所述厨房风道由厨房排风段和换热器段组成，在厨房风道的入口设置有厨房排 风扇，在换热器的迎风口设置有只能往换热器打开的第一风门，在洗浴室风道 的入口设置有洗浴室排风扇，在洗浴室风道的出口设置有只能往厨房风道打开 的第二风门。
2.根据权利要求1所述的利用排风和生活污水热源的户式热水装置，其特 征在于：所述换热器设置在厨房风道的换热器段内，在换热器段的风道底部设 有排污口，换热器段的风道侧部设有可以打开的旁门。
3.根据权利要求1或2所述的利用排风和生活污水热源的户式热水装置， 其特征在于：所述热水箱内设有温度传感器和辅助加热器，温度传感器与温度 控制器的输入端连接，该温度控制器的控制输出端与辅助加热器的电源控制端 连接，在热水箱上设置有与温度控制箱相连接的温度显示装置。
4.根据权利要求3所述的利用排风和生活污水 热源的户式热水装置，其特 征在于：所述的热水箱内设置有第一浮球阀，当水位低于设定值时，通过第一 浮球阀自动打开热水箱上设置的第一截止阀进行补水;在热水箱上设置有第二 截止阀用于将热水箱内的热水排出提供生活热水。
5.根据权利要求1或2所述的利用排风和生活污水热源的户式热水装置， 其特征在于：所述污水箱内设置有第二浮球阀，当水位超过设定值时，通过第 二浮球阀自动打开污水箱上设置的第三截止阀进行排水;在污水箱上设置有第 四截止阀，在第四截止阀的入口设有过滤网。
说明书
利用排风和生活污水热源的户式热水装置
技术领域
本实用新型属于节能技术领域，尤其是一种利用排风和生活污水热源的户 式热水装置。
背景技术
随着社会的迅猛发展，人民生活水平的不断提高，人民对生活舒适性的要 求越来越高，日常一日三餐做饭过程中要排放大量的热量，同时，洗浴过程中 用过的水温达40℃左右，这些热能通常是白白地浪费掉。我国是个资源紧缺的 国家，如果充分将上述低品位热源充分利用回收，以节省人们的日常生活开销、 对节约能源、保护环境是目前迫切需要解决的问题。
发明内容
本实用新型的目的在于克服现有技术的不足，提供一种结构简单、节约能 源且利于环保的利用排风和生活污水热源的户式热水装置。
本实用新型解决其技术问题是采取以下技术方案实现的：

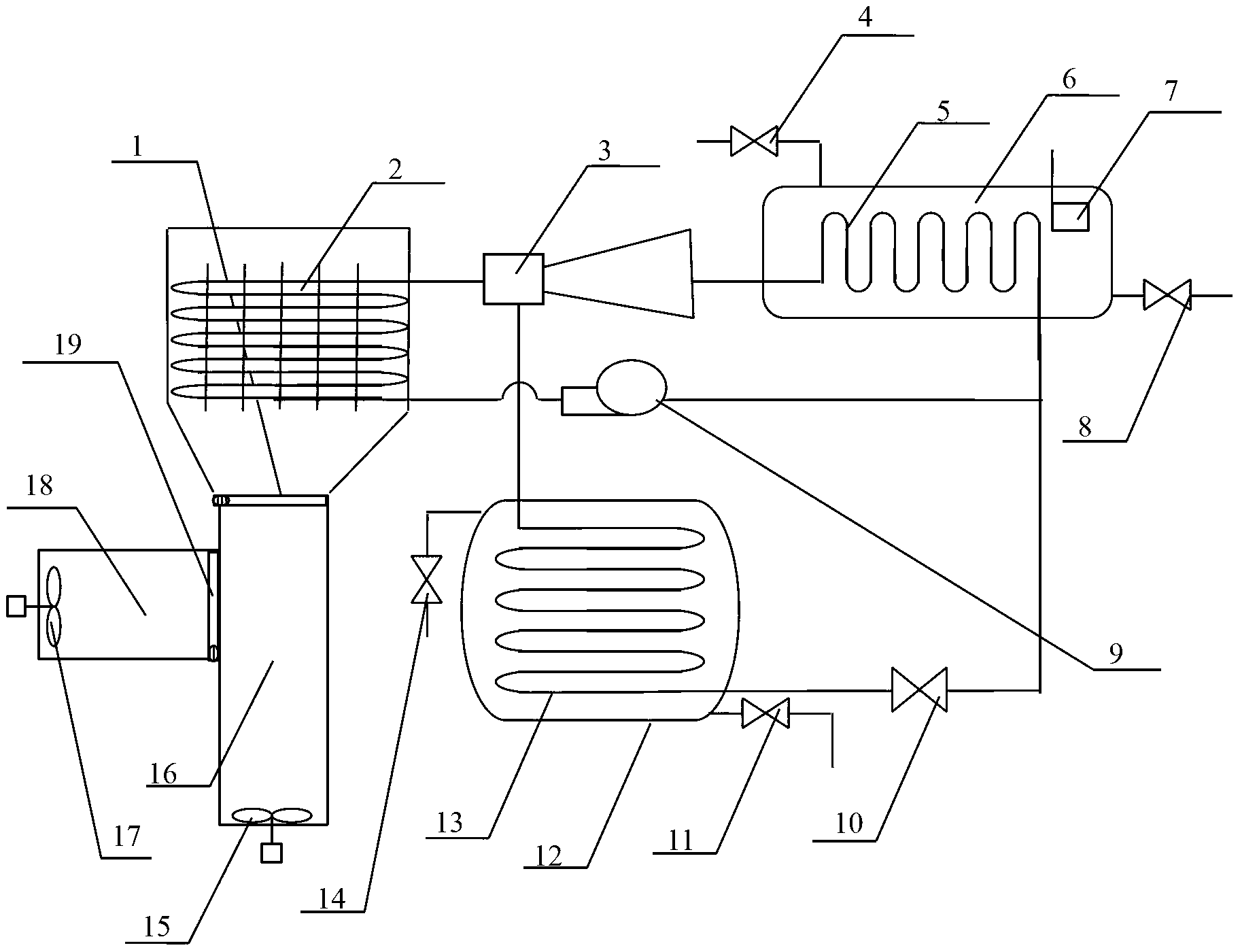

一种利用排风和生活污水热源的户式热水装置，包括换热器、喷射器、热 水箱、流体泵、污水箱、厨房风道和洗浴室风道，所述换热器的出口通过喷嘴 入口接管与喷射器内的喷嘴相连接，喷射器的扩压室通过扩压出口接管与热水 箱内的冷凝器相连接，该冷凝器的出口分成两路，一路与流体泵的入口连接， 一路通过膨胀阀与污水箱内的蒸发器的入口连接，该蒸发器的出口通过引射接 管与喷射器的混合室连接，流体泵的出口与换热器的入口连接，所述厨房风道 由厨房排风段和换热器段组成，在厨房风道的入口设置有厨房排风扇，在换热 器的迎风口设置有只能往换热器打开的第一风门，在洗浴室风道的入口设置有 洗浴室排风扇，在洗浴室风道的出口设置有只能往厨房风道打开的第二风门。
而且，所述换热器设置在厨房风道的换热器段内，在换热器段的风道底部 设有排污口，所述换热器段的风道侧部设有可以打开的旁门。
而且，所述热水箱内设有温度传感器和辅助加热器，温度传感器与温度控 制器的输入端连接，该温度控制器的控制输出端与辅助加热器的电源控制端连 接，在热水箱上设置有与温度控制箱相连接的温度显示装置。
而且，所述的热水箱内设置有第一浮球阀，当水位低于设定值时，通过第 一浮球阀自动打开热水箱上设置的第一截止阀进行补水;在热水箱上设置有第 二截止阀用于将热水箱内的热水排出提供生活热水。
而且，所述污水箱内设置有第二浮球阀，当水位超过设定值时，通过第二 浮球阀自动打开污水箱上设置的第三截止阀进行排水;在污水箱上设置有第四 截止阀，在第四截止阀的入口设有过滤网。
本实用新型的优点和积极效果是：
本发明充分利用家庭日常生活中做饭排风和洗浴排风的热源、以及洗浴等 用后温水热源进行回收再利用，从而节约了能源，有利于环境保护，具有结构 简单、使用方便、环保节能、安全可靠等特点。
