公开(公告)日2013.05.15
IPC分类号C02F1/44; C02F9/04
摘要
本实用新型公开了一种双级反渗透水处理设备，包括设备机架、设置在所述设备机架上的排污管道及预设管道，所述设备机架上还依次设置有原水泵、石英砂过滤器、活性炭过滤器、软化过滤器、精密过滤器、RO反渗透系统，所述RO反渗透系统包括一级反渗透单元和二级反渗透单元，所述一级反渗透单元和二级反渗透单元均通过管道连接有高压泵。本实用新型所述的双级反渗透水处理设备通过一体化设计，将各单元设置在同一设备机架上，并通过同一排污管道收集各单元的排污，从而实现双级反渗透水处理设备的高度集成化、安装搬移的方便快捷化，易于管理，提高了工作效率。
权利要求书
1.一种双级反渗透水处理设备，包括设备机架、设置在所述设备机架上的排污管道及预设管道，所述设备机架上还依次设置有原水泵、石英砂过滤器、活性炭过滤器、软化过滤器、精密过滤器、RO反渗透系统，其特征在于，所述RO反渗透系统包括一级反渗透单元和二级反渗透单元，所述一级反渗透单元和二级反渗透单元均通过管道连接有高压泵。
2.根据权利要求1所述的双级反渗透水处理设备，其特征在于，所述一级反渗透单元和二级反渗透单元均设有排污端，所述排污端依次设有调节阀和流量计。
3.根据权利要求1所述的双级反渗透水处理设备，其特征在于，所述原水泵出口端连接有压力表和高压保护开关。
4.根据权利要求1所述的双级反渗透水处理设备，其特征在于，所述软化过滤器进口端连接有盐箱。
5.根据权利要求1所述的双级反渗透水处理设备，其特征在于，所述石英砂过滤器、活性炭过滤器和软化过滤器均设有排污口，所述排污口 连接于排污管道。
6.根据权利要求1所述的双级反渗透水处理设备，其特征在于，所述原水泵和高压泵的出口端均设有止回阀。
7.根据权利要求1所述的双级反渗透水处理设备，其特征在于，所述设备机架底部安装有车轮。
说明书
双级反渗透水处理设备
技术领域
本实用新型涉及污水处理领域，特别是一种反渗透水处理设备。
背景技术
反渗透技术，是当今最先进和最节能有效的膜分离技术。其原理是在高于溶液渗透压的作用下，依据其他物质不能透过半透膜而将这些物质和水分离开来。由于反渗透膜的膜孔径非常小，因此能够有效地去除水中的溶解盐类、胶体、微生物、有机物等(去除率高达97%-98%)。利用反渗透技术进行废水的深度处理已经是一种较成熟、高效的水处理技术。但目前，反渗透水处理设备体积比较大，需要安装的管道就较多，各个处理单元比较分散，使得安装及管理上的比较繁琐、工作效率比较低。
实用新型内容
本实用新型解决的问题是提供一种双级反渗透水处理设备，解决现有反渗透水处理设备各单元比较分散、安装管道比较多而引起安装和管理上比较麻烦的问题。
为解决上述问题，本实用新型采用的技术方案为：

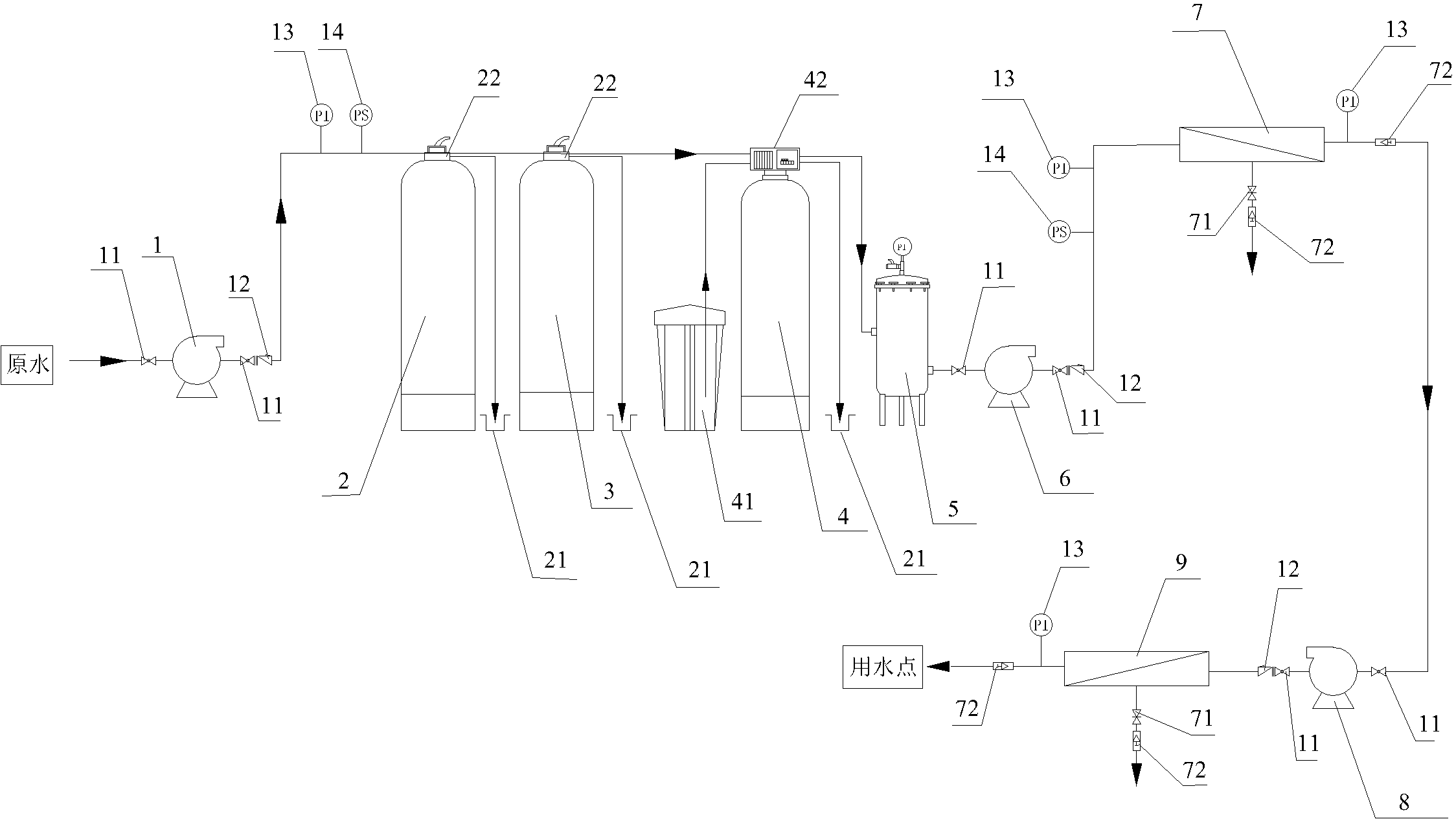

一种双级反渗透水处理设备，包括设备机架、设置在所述设备机架上的排污管道及预设管道，所述设备机架上还依次设置有原水泵、石英砂过滤器、活性炭过滤器、软化过滤器、精密过滤器、RO反渗透系统，所述RO反渗透系统包括一级反渗透单元和二级反渗透单元，所述一级反渗透单元和二级反渗透单元均通过管道连接有高压泵。
所述一级反渗透单元和二级反渗透单元均设有排污端，所述排污端依次设有调节阀和流量计。
进一步的，所述原水泵出口端连接有压力表和高压保护开关。
进一步的，所述软化过滤器进口端连接有盐箱。
进一步的，所述石英砂过滤器、活性炭过滤器和软化过滤器均设有排污口，所述排污口连接于排污管道。
进一步的，所述原水泵和高压泵的出口端均设有止回阀。
进一步的，所述设备机架底部安装有车轮。
与现有技术相比，本实用新型技术方案的优点在于：
通过一体化设计，依次将原水泵、石英砂过滤器、活性炭过滤器、软化过滤器、精密过滤器、由一级反渗透单元和二级反渗透单元组成的RO反渗透系统连接形成水处理设备设置在设备机架上，并通过排污管道收集各单元的排污，从而实现双级反渗透水处理设备的高度集成化、安装搬移的方便快捷化，易于管理，提高了工作效率。
