申请日2010.08.04
公开(公告)日2011.04.20
IPC分类号B01D29/09; B01D29/94; B01D29/68; B01D29/60
摘要
本实用新型公开了一种带式污水过滤机，旨在提供一种生产效率高、分离效果好的带式污水过滤机。包括机架和安装在机架上的污水进入管、出水管、壳体、调速电机、绞龙电机。所述过滤输送带通过骨架支撑安装在壳体内，该过滤输送带设计为倾斜段和水平段，过滤输送带上均布设置分离过滤孔，该过滤输送带的倾斜段对应设置导流弧板，该导流弧板的上端安装压力传感器，位于该过滤输送带的水平段下带面上方，依次安装清水喷淋管、吹风嘴，对应该过滤输送带的水平段末端下方安装输送绞龙，出风管设置在壳体的上方。本实用新型适用于污水、粪尿等固液混合物的过滤分离作业。
权利要求书

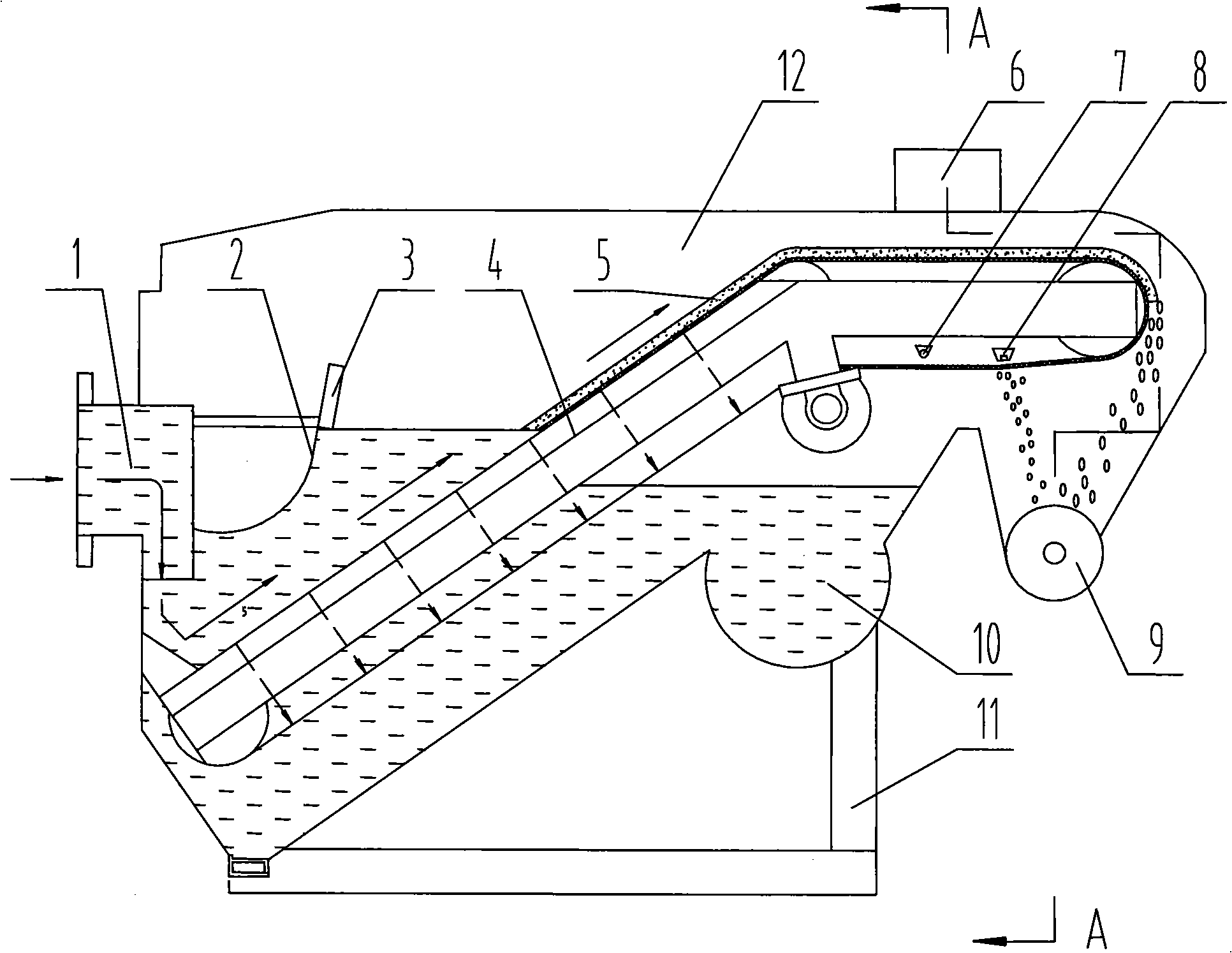

1.一种带式污水过滤机，包括机架(11)和安装在机架(11)上的污水进入管(1)、出水管(10)、壳体(12)、调速电机(13)、绞龙电机(14)，其特征在于：所述过滤输送带(5)通过骨架(4)支撑安装在壳体(12)内，该过滤输送带(5)设计为倾斜段和水平段，过滤输送带(5)上均布设置分离过滤孔，该过滤输送带(5)的倾斜段对应设置导流弧板(2)，该导流弧板(2)的上端安装压力传感器(3)，位于该过滤输送带(5)的水平段下带面上方，依次安装清水喷淋管(7)、吹风嘴(8)，对应该过滤输送带(5)的水平段末端下方安装输送绞龙(9)，出风管(6)设置在壳体(12)的上方。
2.根据权利要求1所述的带式污水过滤机，其特征在于：所述输送绞龙(9)的出口端设置挤水过滤筛(16)，对应该挤水过滤筛(16)上方安装反冲洗管(15)，挤水出管(17)对应安装在该挤水过滤筛(16)的下方。
说明书
带式污水过滤机
技术领域
本实用新型属于固液混合物分离处理设备，尤其是涉及一种带式污水过滤机。
背景技术
农业生产中产生大量的污水、粪尿等固液混合物，为了方便污水进一步处理，以及粪污渣等用于干法发酵生产沼气，首先应对固液污水混合物进行过滤分离处理。传统的固液分离设备按工作原理分类：有离心式、螺旋挤压式、振动式、脉动气压式等几种机型，虽然每种分离方法采用的工作原理各不相同，但主要过滤分离部件都是筛板，筛板固定安装在机体上，工作过程中筛板上的固体物被刮取分离，如此反复过滤分离，解决了连续不间断工作生产的问题。但尚有不足之处：一是分离效率低;二是筛上固体物始终与固液污水混合物处于混合状态，所以分离效果不够理想。
实用新型内容
本实用新型的目的是针对存在的上述问题，提供一种生产效率高、分离效果好的带式污水过滤机。
为实现上述目的，本实用新型采用下述技术方案：本实用新型的带式污水过滤机，包括机架和安装在机架上的污水进入管、出水管、壳体、调速电机、绞龙电机。所述过滤输送带通过骨架支撑安装在壳体内，该过滤输送带设计为倾斜段和水平段，过滤输送带上均布设置分离过滤孔，该过滤输送带的倾斜段对应设置导流弧板，该导流弧板的上端安装压力传感器，位于该过滤输送带的水平段下带面上方，依次安装清水喷淋管、吹风嘴，对应该过滤输送带的水平段末端下方安装输送绞龙，出风管设置在壳体的上方。
作为本实用新型带式污水过滤机的改进，所述输送绞龙的出口端设置挤水过滤筛，对应该挤水过滤筛上方安装反冲洗管，挤水出管对应安装在该挤水过滤筛的下方。
采用上述技术方案后，本实用新型提供的带式污水过滤机具有的有益效果是：
1、生产效率高。带有分离过滤孔的过滤输送带不但可以连续进行过滤分离 作业，而且可以加大过滤输送带的带宽尺寸，使生产效率明显提高。
2、分离效果好。由于该导流弧板的上端安装压力传感器，通过压力传感器控制调速电机，实现对过滤输送带的带速调节，同时可以控制污水液面高度，分离出的固体物随倾斜带面上升，能够与污水液面彻底分离，不会出现固体物与固液污水混合物混合现象;同时，固体物随带面输送至末端后，通过吹风嘴提供的气流将固体物吹离带面，接着清水喷淋管对带面进行清洗，保持带面清洁循环过滤;落入输送绞龙的固体物，到达出口端时被挤水过滤筛进一步挤出水分。从而得到了更好的分离效果。
