申请日2010.07.02
公开(公告)日2011.01.26
IPC分类号C02F9/14; C02F3/34; C02F3/32
摘要
本实用新型提供一种生态一体化好氧-潜流型湿地组合污水处理系统，其特征在于包括格栅池、沉淀调节池、提升泵、地埋式一体化好氧处理系统和潜流型人工湿地处理系统;格栅池通过管道与沉淀调节池相连通，沉淀调节池通过管道与地埋式一体化好氧处理系统相连通，调节池中的污水用提升泵被打入地埋式一体化好氧处理系统;一体化好氧处理系统通过管道与潜流型人工湿地处理系统相连通。本实用新型的生态一体化好氧-潜流型湿地组合污水处理系统具有效率高、寿命长、运行费用低、操作简单、管理方便、动力消耗少、无需添加化学药剂，不会产生二次污染，对N、P去除效果好的优点，在人工湿地上栽种植被，还具有具有较好的景观效益。
翻译权利要求书
1.生态一体化好氧-潜流型湿地组合污水处理系统，其特征在于包括格栅池、沉淀调节池、提升泵、地埋式一体化好氧处理系统和潜流型人工湿地处理系统;格栅池通过管道与沉淀调节池相连通，沉淀调节池通过管道与地埋式一体化好氧处理系统相连通，调节池中的污水用提升泵被打入地埋式一体化好氧处理系统;一体化好氧处理系统通过管道与潜流型人工湿地处理系统相连通。
2.根据权利要求1所述的生态一体化好氧-潜流型湿地组合污水处理系统，其特征在于：所述地埋式一体化好氧处理系统顺序分为五段，分别为一级接触氧化池、二级接触氧化池、二沉池、污泥池和清水池;所述清水池通过管道与潜流型人工湿地处理系统连通。
3.根据权利要求2所述的生态一体化好氧-潜流型湿地组合污水处理系统，其特征在于：所述清水池与潜流型人工湿地处理系统有高度差。
4.根据权利要求1～3中任一项所述的生态一体化好氧-潜流型湿地组合污水处理系统，其特征在于：所述潜流型人工湿地处理系统顺序包括垂直流人工湿地和水平流人工湿地。
5.根据权利要求4所述的生态一体化好氧-潜流型湿地组合污水处理系统，其特征在于：所述垂直流人工湿地和水平流人工湿地的挡墙底部及四壁均设有防渗层;所述垂直流人工湿地的底部防渗层上面回填人工介质层，所述人工介质层由下向上依次为底部石灰石层、混合生物介质层，上部石灰石层、垂直流表面有机介质层;垂直流表面有机介质层下、上部石灰石层中有按照一定间距铺设的垂直流人工湿地布水管，底部石灰石层中有按照一定间距铺设的垂直流人工湿地集水管，每根垂直流人工湿地集水管封闭端及其中部间隔设置有若干个伸出所述垂直流表面有机介质层的垂直流通气管，所述垂直流通气管上端开有通气孔;所述垂直流人工湿地布水管与清水池的出水管连通;所述垂直流人工湿地集水管与水平流湿地布水管相连通。
6.根据权利要求5所述的生态一体化好氧-潜流型湿地组合污水处理系统，其特征在于：底部石灰石层11由粒径4～8mm的石灰石堆砌而成，层厚0.30m;上部石灰石层13由粒径16～32mm的石灰石堆砌而成，层厚0.30m;混合生物介质层厚0.40m;所述垂直流表面有机介质层由水洗砂和草炭混合而成，层厚0.20m。
7.根据权利要求4所述的生态一体化好氧-潜流型湿地组合污水处理系统，其特征在于：所述水平流人工湿地水平向顺序铺设开始端石灰石段，中间混合生物介质段和末端石灰石段;所述水平流人工湿地的上部表面铺设由水洗砂和草炭混合组成的水平流有机介质层;水平流人工湿地的开始端安装与池宽等长的水平流人工湿地布水管，末端安装与池宽等长的水平流人工湿地集水管，所述水平流人工湿地集水管上安装垂直向上伸出所述水平流有机介质层的水平流通气管，所述水平流通气管上端开有通气孔;所述水平流人工湿地布水管与垂直流人工湿地集水管相连通，所述水平流人工湿地集水管与处理系统的出水管相连通。
7、根据权利要求6所述的生态一体化好氧-潜流型湿地组合污水处理系统，其特征在于：所述石灰石段由粒径16～32mm的石灰石堆砌而成，长2m，层厚1m;所述中间混合生物介质段长15m，层厚1m;所述水平流有机介质层由水洗砂和草炭混合而成，层厚0.2m。
说明书
生态一体化好氧-潜流型湿地组合污水处理系统
技术领域
本实用新型涉及水处理技术领域，特别是涉及一种生态一体化好氧-潜流型湿地组合污水处理系统。
背景技术
生物接触氧化工艺是一种介于活性污泥法与生物滤池之间的生物膜法工艺，其特点是在池内设置填料，池底曝气对污水进行充氧，并使池体内污水处于流动状态，以保证污水同浸没在污水中的填料充分接触，避免生物接触氧化池中存在污水与填料接触不均的缺陷。生物接触氧化工艺中微生物所需的氧通常通过鼓风、曝气装置供给，生物膜生长至一定厚度后，近填料壁的微生物由于缺氧而进行厌氧代谢，产生的气体及曝气形成的冲刷作用会造成生物膜的脱落，并促进新生物膜的生长，形成生物膜的新陈代谢，脱落的生物膜将随出水流出池外。生物接触氧化工艺存在的技术缺点是对N、P去除效果较差。
发明内容
本实用新型本实用新型的目的是提供一种对污水中的有机物和N、P进行进一步处理，防止有机物和N、P随出水排放到附近水体造成富营养化问题的生态一体化好氧-潜流型湿地组合污水处理系统，特别适用于对生活污水的处理。
本实用新型的技术方案是：

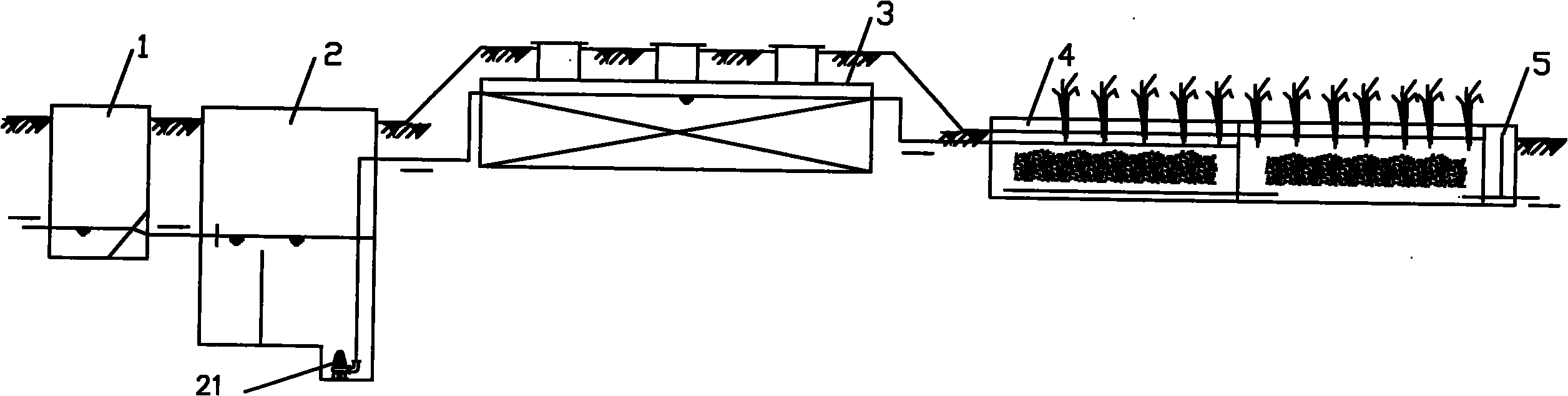

生态一体化好氧-潜流型湿地组合污水处理系统，其特征在于包括格栅池、沉淀调节池、提升泵、地埋式一体化好氧处理系统和潜流型人工湿地处理系统;格栅池通过管道与沉淀调节池相连通，沉淀调节池通过管道与地埋式一体化好氧处理系统相连通，调节池中的污水用提升泵被打入地埋式一体化好氧处理系统;一体化好氧处理系统通过管道与潜流型人工湿地处理系统相连通。
进一步地，本实用新型的技术方案还可以是：
地埋式一体化好氧处理系统顺序分为五段，分别为一级接触氧化池、二级接触氧化池、二沉池、污泥池和清水池;所述清水池通过管道与潜流型人工湿地处理系统连通。
所述清水池与潜流型人工湿地处理系统有高度差。
所述潜流型人工湿地处理系统顺序包括垂直流人工湿地和水平流人工湿地。
所述垂直流人工湿地和水平流人工湿地的挡墙底部及四壁均设有防渗层;所述垂直流人工湿地的底部防渗层上面回填人工介质层，所述人工介质层由下向上依次为底部石灰石层、混合生物介质层，上部石灰石层、垂直流表面有机介质层;垂直流表面有机介质层下、上部石灰石层中有按照一定间距铺设的垂直流人工湿地布水管，底部石灰石层中有按照一定间距铺设的垂直流人工湿地集水管，每根垂直流人工湿地集水管封闭端及其中部间隔设置有若干个伸出所述垂直流表面有机介质层的垂直流通气管，所述垂直流通气管上端开有通气孔;所述垂直流人工湿地布水管与清水池的出水管连通;所述垂直流人工湿地集水管与水平流湿地布水管相连通。
所述水平流人工湿地水平向顺序铺设开始端石灰石段，中间混合生物介质段和末端石灰石段;所述水平流人工湿地的上部表面铺设由水洗砂和草炭混合组成的水平流有机介质层;水平流人工湿地的开始端安装与池宽等长的水平流人工湿地布水管，末端安装与池宽等长的水平流人工湿地集水管，所述水平流人工湿地集水管上安装垂直向上伸出所述水平流有机介质层的水平流通气管，所述水平流通气管上端开有通气孔;所述水平流人工湿地布水管与垂直流人工湿地集水管相连通，所述水平流人工湿地集水管与处理系统的出水管相连通。
本实用新型的生态一体化好氧-潜流型湿地组合污水处理系统具有效率高、寿命长、运行费用低、操作简单、管理方便、动力消耗少、无需添加化学药剂，不会产生二次污染，利用植物根系对N\P的吸收，将其转化为自身的营养物质，回填的混合生物介质层和石灰石(含钙70%)能够去除P元素，N元素通过介质和根系表面的附着的微生物的硝化反硝化作用去除，因此本实用新型具有对N、P去除效果好的优点，在人工湿地上栽种植被，还具有具有较好的景观效益。
