申请日2010.05.20
公开(公告)日2010.09.15
IPC分类号E04B1/68
摘要
一种混凝土柔性连接及止水处理方法，施工步骤如下：对连接处的接缝两侧施工混凝土底板或墙壁，在连接处迎水面的接缝外口自外向里进行临时封堵，对连接处的另一面接缝外口两边200～250mm范围内磨平磨光，在接缝两边磨平的位置各植两排膨胀螺栓，做植膨胀螺栓前向接缝及螺栓孔内注入单组份聚氨酯弹性防水涂料，然后用速凝堵漏型无机防水堵漏材料进行临时封堵，把封水橡胶板分别粘在接缝口两边磨平磨光的位置，在封水橡胶板上加垫3mm厚钢板和角钢后做植膨胀螺栓并紧固，在安装后的封水橡胶板、钢板和角钢上进行钢筋混凝土覆盖;本发明解决现有的连接方法和止水不能同时兼容，存在结构变形后再度渗流的问题。
权利要求书
1.一种混凝土柔性连接及止水处理方法，其特征在于步骤如下：
a)、对连接处的接缝两侧施工混凝土底板或墙壁;
b)、在连接处迎水面的接缝外口自外向里采用速凝堵漏型无机防水堵漏材料进行临时封堵，封堵厚度为100mm左右，并能保证缝内施工期间干燥;
c)、对连接处的另一面接缝外口两边200～250mm范围内磨平磨光，并保证缝两边混凝土面基本在一个标高;
d)、在接缝两边磨平的位置各植两排膨胀螺栓，做植膨胀螺栓前向接缝内及螺栓孔中注入单组份聚氨酯弹性防水涂料，然后用速凝堵漏型无机防水堵漏材料进行临时封堵，再分层多遍涂刷单组份聚氨酯弹性防水涂料;
e)、在涂刷的最后一遍单组份聚氨酯弹性防水涂料干燥固化之前把封水橡胶板分别粘在接缝口两边磨平的位置;
f)、在封水橡胶板上加垫3mm厚钢板和角钢后做植膨胀螺栓并紧固，紧固后用单组份聚氨酯弹性防水涂料对封水橡胶板四边进行封口;
g)、在安装后的封水橡胶板、钢板和角钢上进行钢筋混凝土覆盖。
2.根据权利要求1所述的混凝土柔性连接及止水处理方法，其特征在于：连接处接缝宽为50～100mm。
3.根据权利要求1所述的混凝土柔性连接及止水处理方法，其特征在于：在接缝两边磨平的位置上各植两排呈梅花型布置的膨胀螺栓。
4.根据权利要求1所述的混凝土柔性连接及止水处理方法，其特征在于：封水橡胶板采用橡胶止水带材质，宽为450～500mm，厚为8～12mm，长度为20～30米。
5.根据权利要求1或4所述的混凝土柔性连接及止水处理方法，其特征在于：沿长度方向相邻封水橡胶板之间的接头采用梯形接头，接头胶采用树脂型胶粘剂。
说明书
混凝土柔性连接及止水处理方法
(一)技术领域
本发明涉及一种混凝土柔性连接及止水处理方法。
(二)背景技术
现有的混凝土柔性连接及止水施工方法往往不能同时兼容，存在着结构变形后再度渗流的现象。
(三)发明内容
本发明的目的是提供一种混凝土柔性连接及止水处理的方法，解决现有的连接方法和止水不能同时兼容，存在结构变形后再度渗流的问题。

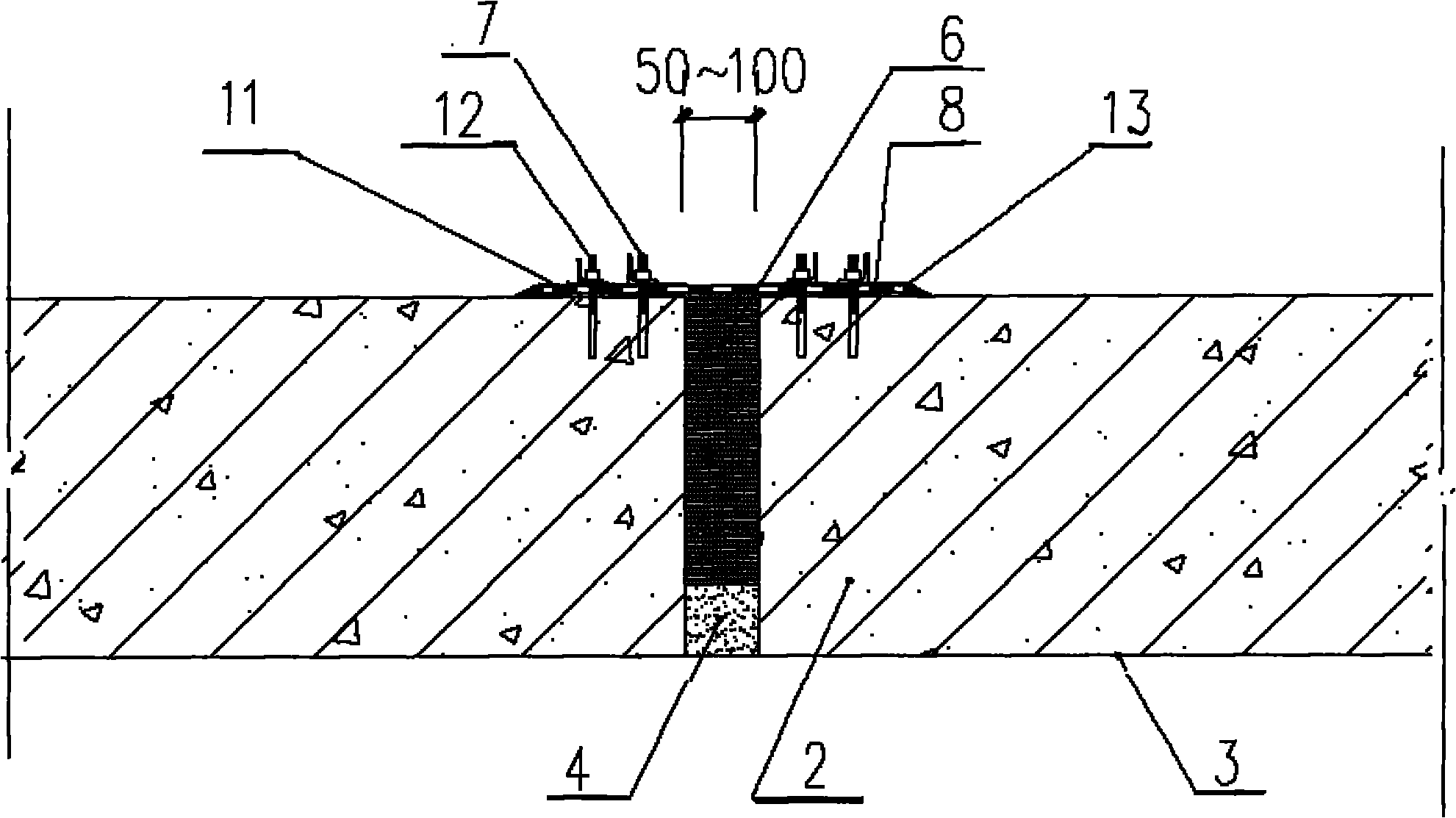

本发明提出的这种混凝土柔性连接及止水处理方法，其特征在于施工步骤如下：
a、对连接处的接缝两侧施工混凝土底板或墙壁;
b、在连接处迎水面的接缝外口自外向里进行临时封堵，封堵采用速凝堵漏型无机防水堵漏材料，封堵厚度为100mm左右，并能保证缝内施工期间干燥;
c、对连接处的另一面接缝外口两边200～250mm范围内磨平磨光，并保证缝两边混凝土面基本在一个标高;
d、在接缝两边磨平的位置各植两排膨胀螺栓，呈梅花型布置;做植膨胀螺栓前向接缝及螺栓孔内注入单组份聚氨酯弹性防水涂料，然后用速凝堵漏型无机防水堵漏材料进行临时封堵，再分层多遍涂刷单组份聚氨酯弹性防水涂料;
e、在涂刷的最后一遍单组份聚氨酯弹性防水涂料干燥固化之前把封水橡胶板分别粘在接缝口两边磨平磨光的位置;
f、在封水橡胶板上加垫3mm厚钢板和角钢后做植膨胀螺栓并紧固，紧固后用单组份聚氨酯弹性防水涂料对封水橡胶板四边进行封口;
g、在安装后的封水橡胶板、钢板和角钢上进行钢筋混凝土覆盖。
所述的连接处接缝宽为50-100mm。
所述的封水橡胶板采用橡胶止水带材质，宽为450～500mm，厚为8～12mm，长度为20～30米。沿长度方向相邻封水橡胶板之间的接头采用梯形接头，接头胶采用树脂型胶粘剂。
上述膨胀螺栓做植完后，再对连接处内部进行检查，检查是否有明水渗出，如有渗出，继续用速凝堵漏型高效无机防水堵漏材料进行临时封堵，至接缝内无明水渗出，而且保持缝内干燥无灰尘杂物，在缝内涂刷单组份聚氨酯超强弹性防水涂料。
本发明的有益效果：有效阻断渗流水路，保持了设置的连接处接缝两边混凝土有柔性连接，防止了结构变形后的再度渗流。并且施工简单易行，能够阻断渗流路径，提高连接处的防渗能力。
