申请日2010.07.12
公开(公告)日2011.02.16
IPC分类号C07C47/058; C07C45/29; C07C47/052; C07C45/78
摘要
本实用新型是一种乙二醇催化氧化制备乙二醛废水处理联合装置。属于乙二醛制备装置，特别涉及乙二醇催化氧化制备乙二醛排放的含醛废水回收利用联合处理装置。将乙二醇催化氧化制备乙二醛装置中的乙二醛第二吸收塔设备与甲醇催化氧化制备甲醛装置中的甲醛第二吸收塔设备组成联合装置，包括a.乙二醛第二吸收塔(1)，b.废水冷凝器(12)，c.甲醇氧化制备甲醛系统甲醛第二吸收塔(14)，其中a和c通过乙二醛系统排出废水管线(7)和b.废水冷凝器(12)相互连接为一体。提供了一种利用现有设备，无须额外耗用化工原料，无须增加操作人员，甲醛回收利用，节约能源处理成本低的乙二醇催化氧化制备乙二醛废水处理联合装置。
翻译权利要求书
1.一种乙二醇催化氧化制备乙二醛废水处理联合装置，其特征在于将乙二醇催化氧化制备乙二醛装置中的乙二醛第二吸收塔设备与甲醇催化氧化制备甲醛装置中的甲醛第二吸收塔设备组成联合装置，共同完成乙二醛废水处理任务，包括如下设备：
a.乙二醛第二吸收塔(1)以及与之相连接的来自乙二醛第一吸收塔的气体管线(2)、一次水补充管线(3)、循环泵A(4)、板式换热器A(5)、去乙二醛第三吸收塔管线(6)和乙二醛装置中的排出废水管线(7);
b.废水冷凝器(12);
c.甲醇氧化制备甲醛系统甲醛第二吸收塔(14)以及与之连接的去尾气焚烧炉管线(15)、循环泵B(16)、板式换热器B(17)和甲醇氧化制备甲醛装置中的甲醛第一吸收塔(18);其中a和c通过乙二醛系统排出废水管线(7)和b.废水冷凝器(12)相互连接为一体。
说明书
乙二醇催化氧化制备乙二醛废水处理联合装置
技术领域
本实用新型是一种乙二醇催化氧化制备乙二醛废水处理联合装置。属于乙二醛制备装置，特别涉及乙二醇催化氧化制备乙二醛排放的含醛废水回收利用联合处理装置。
背景技术
在乙二醇催化氧化制备乙二醛的工艺过程中，产生一定量的低浓度有机废水。其中，含乙二醛0.15%～0.25%、甲醛0.5%～1%、含乙酸和甲酸0.05%左右。由于甲醛含量高于800mg/l，难以直接进入生化处理系统，在现有处理乙二醛生产过程中所产生的有机废水的技术中，将乙二醛生产过程中产生的有机废水打入搅拌釜中，加热升温至60℃～90℃，加入弱碱物质催化剂，搅拌下，加入尿素，有机醛和尿素缩合生成脲醛树脂，进入固化罐，加入絮凝剂后生成固化物，过滤后，固化物树脂送锅炉焚烧，液体去污水处理系统进一步进行生化处理等。
现有技术的处理装置存在如下不足之处：
1.包括加热、缩合、过滤分离等复杂的处理装置，设备投资大。
2.耗用尿素等化工原料和蒸汽，处理成本高，浪费宝贵的资源和能源。
3.工人劳动强度大。
发明内容
本实用新型的目的在于避免上述现有技术中的不足之处，而提供一种利用现有设备，无须额外耗用化工原料，无须增加操作人员，甲醛回收利用，节约能源处理成本低的乙二醇催化氧化制备乙二醛废水处理联合装置。
本实用新型的目的可以通过如下措施来达到：

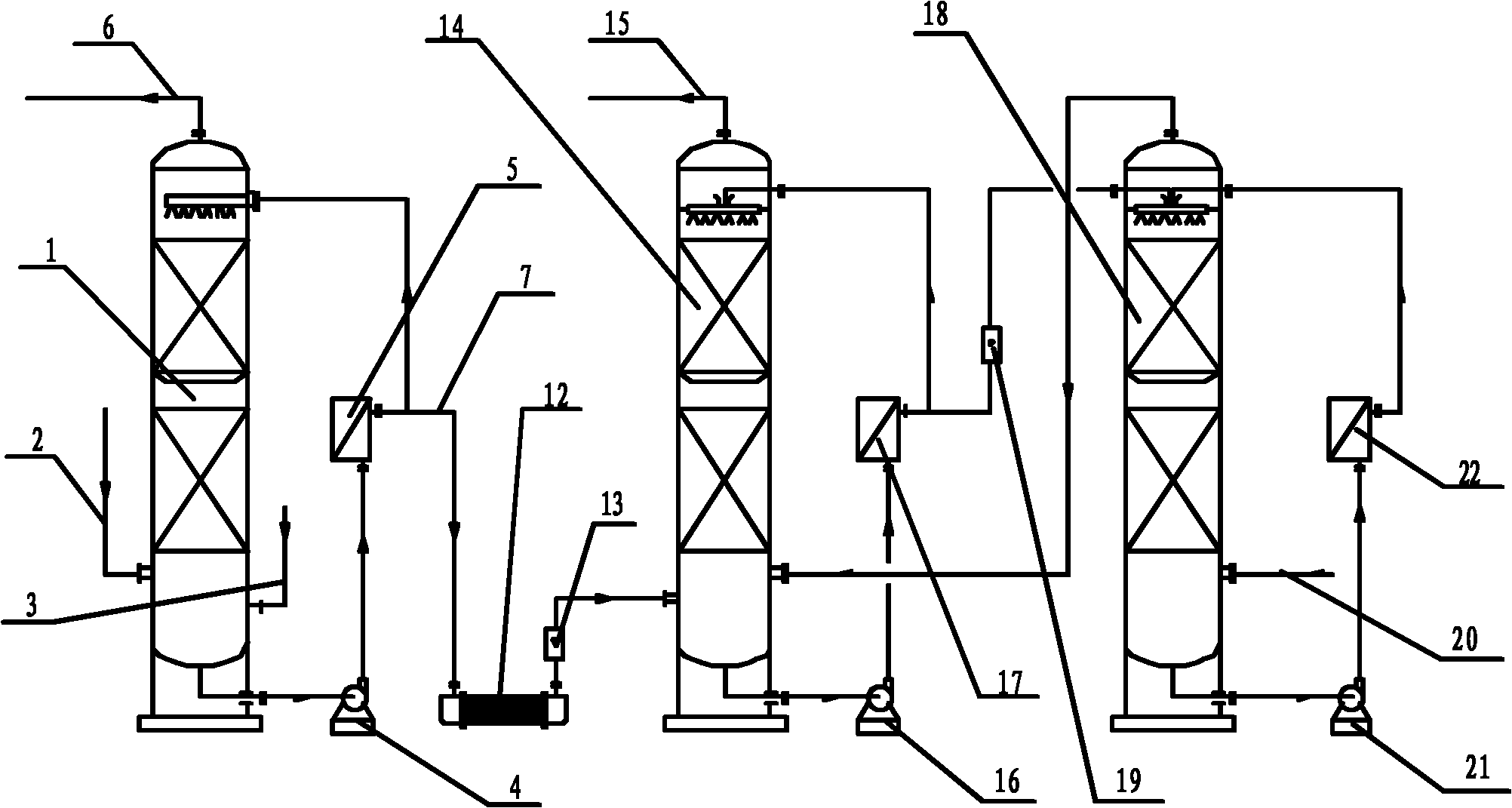

本实用新型的乙二醇催化氧化制备乙二醛废水处理联合装置，其特征在于将乙二醇催化氧化制备乙二醛装置中的乙二醛第二吸收塔设备与甲醇催化氧化制备甲醛装置中的甲醛第二吸收塔设备组成联合装置，共同完成乙二醛废水处理任务，包括如下设备：
a.乙二醛第二吸收塔1以及与之相连接的来自乙二醛第一吸收塔的气体管线2、一次水补充管线3、循环泵A 4、板式换热器A 5、去乙二醛第三吸收塔管线6和乙二醛装置中的排出废水管线7;
b.废水冷凝器12;
c.甲醇氧化制备甲醛系统甲醛第二吸收塔14以及与之连接的去尾气焚烧炉管线15、循环泵B 16、板式换热器B 17和甲醇氧化制备甲醛装置中的甲醛第一吸收塔18;
其中a和c通过乙二醛系统排出废水管线7和b.废水冷凝器12相互连接为一体。
本实用新型的乙二醇催化氧化制备乙二醛废水处理联合装置，相比现有技术有如下有益效果：
1.提供了一种利用现有设备，无须额外耗用化工原料，无须增加操作人员，甲醛回收利用，节约能源处理成本低的乙二醇催化氧化制备乙二醛废水处理联合装置。
2.乙醛废水中的甲醛在甲醛第二吸收塔中作为产品甲醛被吸收，提高了甲醛产量，变废为宝，节约资源。
3.乙二醛废水经流量计计量后作为工艺用水送入甲醛装置的第二吸收塔，节约水源。
