申请日2010.05.17
公开(公告)日2011.01.05
IPC分类号C02F3/30
摘要
本实用新型提供了一种污水处理膜组件上的附泥去除装置，该装置包括进气管、喷气管和喷头，喷气管竖立分布在膜组件的各个侧面，各个喷气管的一端与进气管连接，另一端封堵住，喷气管上安装有喷头，进气管上安装有阀门。进气管可与好氧池内设置的曝气装置连接，由曝气装置为进气管提供气源。当需要对膜组件上的附泥清除时，打开阀门，曝气装置中的气体进入进气管，再通过喷气管进入各个喷头，高压气体喷向膜组件的各个侧面，可快速去除附泥。本实用新型通过高压气体去除膜组件上的附泥，无需另设动力装置，结构简单、效率高。
权利要求书
1.一种污水处理膜组件上的附泥去除装置，包括进气管、喷气管和喷头，其特征在于：喷气管竖立分布在膜组件的各个侧面，各个喷气管的一端与进气管连接，另一端封堵住，喷气管上安装有喷头，进气管上安装有阀门。
说明书
污水处理膜组件上的附泥去除装置
技术领域
本实用新型涉及一种去除用于污水处理的膜组件上的附泥的装置，属于污水处理技术领域。
背景技术
中国专利文献CN201376929公开了一种《倒置缺氧/厌氧/好氧污水处理及回用组合装置》。该组合装置包括倒置缺氧/厌氧/好氧生化反应池，该生化反应池包括依次连通并隔开的缺氧池、厌氧池和好氧池，缺氧池和厌氧池内安装有搅拌器，好氧池内设置有曝气装置，好氧池与缺氧池之间设置有混合液回流渠道，好氧池的末端设有混合液回流泵并安装有膜分离装置。膜分离装置包括真空泵和膜组件，两者相连接，膜组件采用中空纤维膜，真空泵使膜组件内产生负压，依靠膜组件内外的压差，处理后的出水进入膜组件后收集回用。该装置采用膜分离装置实现固液分离，无需建设二沉池，解决了传统工艺二沉池内磷酸盐释放问题，污泥回流由好氧池末端直接回流到前段缺氧池，降低了污泥回流的动力消耗，降低土建一次性投资成本及日常运行成本。同时采用膜组件进行固液分离，可降低出水SS及TP浓度，简化了工艺流程，节省占地，节省建设成本。
但是上述装置中膜分离装置的膜组件采用中空纤维膜，长期运行后就会在膜组件的外表面粘接一层污泥，影响后续处理效果，只能采用人工去除，劳动强度大、效率低。
发明内容
本实用新型针对现有膜组件外表面污泥去除技术存在的不足，提供一种结构简单、效率高的污水处理膜组件上的附泥去除装置。
本实用新型的污水处理膜组件上的附泥去除装置采用以下技术方案：

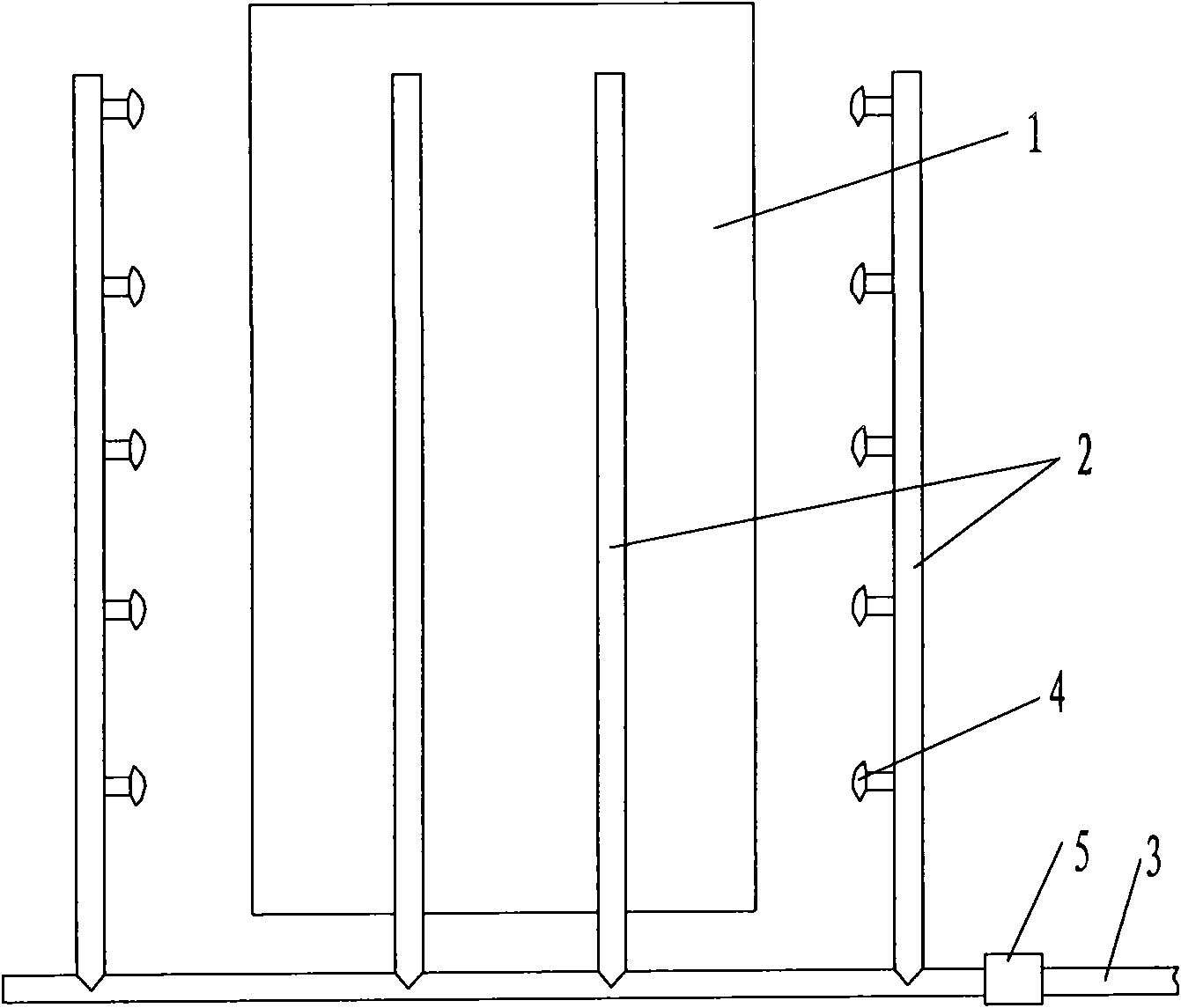

该污水处理膜组件上的附泥去除装置包括进气管、喷气管和喷头，喷气管竖立分布在膜组件的各个侧面，各个喷气管的一端与进气管连接，另一端封堵住，喷气管上安装有喷头，进气管上安装有阀门。
进气管可与好氧池内设置的曝气装置连接，由曝气装置为进气管提供气源。当需要对膜组件上的附泥清除时，打开阀门，曝气装置中的气体进入进气管，再通过喷气管进入各个喷头，高压气体喷向膜组件的各个侧面，可快速去除附泥。
本实用新型通过高压气体去除膜组件上的附泥，无需另设动力装置，结构简单、效率高。
