申请日2010.05.18
公开(公告)日2010.10.06
IPC分类号C02F3/02; G05B19/418
摘要
本发明公开了一种基于传感器网络的污水曝气监控系统，包括设置在监控现场的无线传感器单元，无线传感器单元通过汇聚点与现场控制服务器连接，现场控制服务器与远程监控服务器连接，远程监控服务器与调节曝气量的自控调节阀连接。本发明组网配置灵活方便，适用范围广泛，能够大大降低生化池中的溶解氧浓度，优化鼓风机的运行，提高污水处理水平。
权利要求书
1.一种基于传感器网络的污水曝气监控系统，其特征是：包括设置在监控现场的无线传感器单元，无线传感器单元通过汇聚点与现场控制服务器连接，现场控制服务器与远程监控服务器连接，远程监控服务器与调节曝气量的自控调节阀连接。
2.根据权利要求1所述的基于传感器网络的污水曝气监控系统，其特征是：所述无线传感器单元包括水质传感器、液位传感器、流量传感器、溶氧传感器中的至少一个。
3.根据权利要求1或2所述的基于传感器网络的污水曝气监控系统，其特征是：自控调节阀为电动菱形调节阀。
说明书
基于传感器网络的污水曝气监控系统
技术领域：
本发明涉及一种污水曝气监控系统。
背景技术：
世界任何国家的经济发展，都会推进社会进步、促进工农业生产能力得到提高，使人民生活得到进一步改善，但是也随之带来不同程度的环境污染，由此城市各类废水处理设施也在不断增加。目前国内外大部分废水处理工艺主要采用传统活性污泥法及其变形工艺，A-B工艺、A-O工艺、A2O工艺(及其改良)、SBR工艺、CASS等工艺，所涉及的污水参数监测和污水曝气处理过程监控系统，需要很多必须无人值守的设备或监测点，由于监测点分散，分布范围广，而且大多设置在环境较恶劣的地区，通过电话线传送数据往往事倍功半，所以不适合搭建有线通讯网络。若采用光纤或电台的方式实现无线通讯，不仅设备投入耗资巨大，而且不适应移动的需要。
信息技术的高速发展催生了许多新兴的前沿热点研究领域，其中无线传感器网络以其高度的学科交叉性和广泛的应用前景受到各地学术界和工业界的高度关注。无线传感器网络能有效地克服现有的污水监测方法对水资源原有生态环境影响大、数据采集点少、监测范围有限、系统价格昂贵、设备体积大、需预先铺设电缆等缺点，更适合对污水排放区多个小区域的污水进行多点远程实时监测，是当前的技术发展潮流。
污水处理是保护生态环境的重要手段与方法，它不仅具有保护水源、净化水质、蓄洪防旱、调节气候和维护生物多样性等多种独特的不可替代的生态功能，还为人类提供丰富的生产、生活资源，具有巨大的经济、社会效益和科学、文化价值。基于无线传感器网络的污水监测可以有效改进污水监测几乎失控的现状。目前国内污水监测的主要技术还是采用人工定点定期采样，不仅耗费人力物力，成本较高，且不能实时监测污水排放出入口流量和水质的变化。研发基于无线传感器网络的污水监测系统，将极大地提升水资源保护的水平，提高人们的环保意识。因此，面向污水监测的无线传感器网络及其监测系统的研发成功和应用，必将取得显著的社会效益。
发明内容：
本发明的目的在于提供一种结构合理，有效提高污水处理水平的基于传感器网络的污水曝气监控系统。
本发明的技术解决方案是：

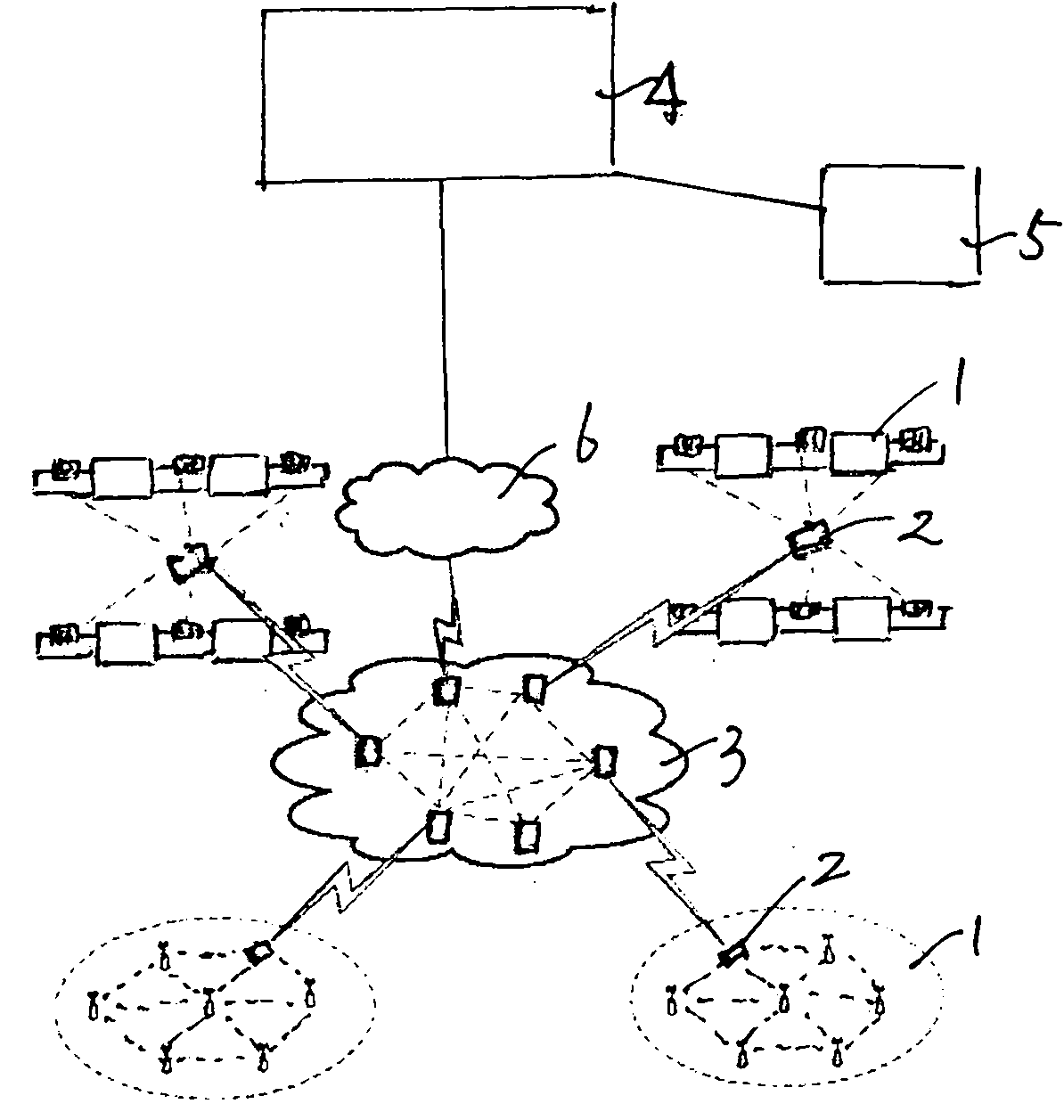

一种基于传感器网络的污水曝气监控系统，其特征是：包括设置在监控现场的无线传感器单元，无线传感器单元通过汇聚点与现场控制服务器连接，现场控制服务器与远程监控服务器连接，远程监控服务器与调节曝气量的自控调节阀连接。
所述无线传感器单元包括水质传感器、液位传感器、流量传感器、溶氧传感器中的至少一个。
自控调节阀为电动菱形调节阀。
本发明结构合理，针对污水处理过程的工艺要求，现场工业控制服务器将采用多传感器数据融合技术，最大限度地获取被测目标或环境的信息量，并取得最优的解释或判断。利用多个传感器资源，通过对多传感器及其观测信息的合理支配和使用，把多个传感器在空间或时间上的冗余或互补信息依据某种准则来将进行组合，以获得被测对象的一致性解释或描述，使该信息系统由此获得比它的各组成部分的子集所构成的系统更优越的性能。在收到大量传感采集数据以后，通过高效的数据融合算法对数据进行处理，例如，利用神经网络算法、遗传算法等智能算法高效处理，然后经过控制模型或者专家系统得到反馈控制结果，控制执行节点的行为。
本发明组网配置灵活方便，适用范围广泛，能够大大降低生化池中的溶解氧浓度，优化鼓风机的运行，提高污水处理水平。
