申请日2010.05.19
公开(公告)日2011.05.18
IPC分类号E03F5/14; E03F5/22
摘要
本实用新型公开了一种污水压力输送设备，包括有集水箱、污水提升泵、过滤隔离装置，集水箱与过滤隔离装置相连，设备设有两个过滤隔离装置，其特征在于两个过滤隔离装置分别设有输入管，输入管上设有闸阀，两个过滤隔离装置的输入管同时与一个三通管相连，该三通管的另一端为污水流入管口;两个过滤隔离装置分别设有排渣口;过滤隔离装置上设有自冲管，该自冲管与污水提升泵的出水管相连通。本实用新型可方便、快捷的清除过滤隔离装置中不符合过流能力的固体污物;集水箱内设有自冲管，集水箱可免清掏。
权利要求书

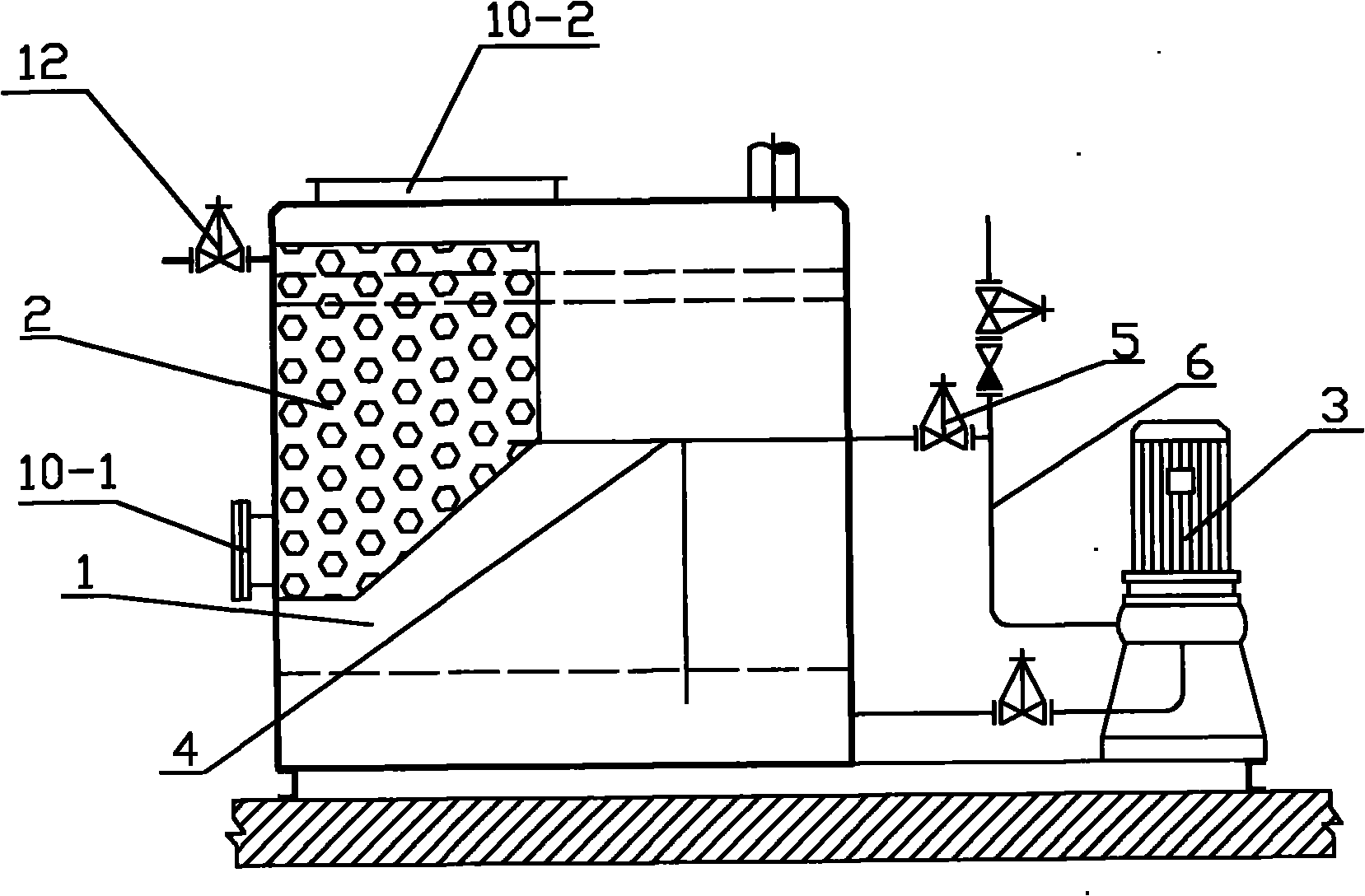

1.一种污水压力输送设备，包括有集水箱(1)、污水提升泵(3)、过滤隔离装置(2)，集水箱(1)与过滤隔离装置(2)相连;设备设有两个过滤隔离装置(2)，其特征在于两个过滤隔离装置(2)分别设有输入管(13)，输入管(13)上设有闸阀(12)，两个过滤隔离装置的输入管(13)同时与一个三通管(8)相连，该三通管(8)另一端为污水流入管口(9);两个过滤隔离装置(2)分别设有排渣口I(10-1)及排渣口II(10-2);过滤隔离装置(2)上设有自冲管(4)，该自冲管(4)与污水提升泵的出水管(6)相连通。
2.根据权利要求1所述的一种污水压力输送设备，其特征在于过滤隔离装置(2)的底侧为坡形，底部侧面设有排渣口I(10-1)。
3.根据权利要求2所述的一种污水压力输送设备，其特征在于排渣口II(10-2)位于隔离过滤装置(2)的上方。
4.根据权利要求3所述的一种污水压力输送设备，其特征在于所述的过滤隔离装置(2)之间设有隔离板(7)。
5.根据权利要求4所述的一种污水压力输送设备，其特征在于所述自冲管(4)与污水提升泵的出水管(6)相连通，自冲管(4)的进水端设有闸阀(5)。
6.根据权利要求5所述的一种污水压力输送设备，其特征在于所述过滤隔离装置(2)上设有一个察看口(11)。
说明书
一种污水压力输送设备
技术领域
本实用新型涉及一种污废水压力输送装置，具体地说是一种地下室带卫生间的污水输送设备，同时也适合原生污水源热泵空调系统的干渠原生污水输送。
背景技术
现代生产、生活中产生的大量污水(包含固体污物和污液)，在重力自流无法排放或重力自流存在一定的局限和困难的情况下，以及需要对污水进行压力提升输送的，就需要设置污水压力提升输送装置，通过其装置来提升或强制输送。传统的集水坑或集水箱，结构简陋，维护清掏不卫生，水泵过流能力有限，设计的过流能力与污水实际使用工况不符时，容易造成缠绕，卡阻等排水事故。泵体吸水底盘设有网罩，或CN2832939公开了一种用于污水提升排放的设施，容器内的进水管下方设有拦渣栅，此种型式容易堵塞，清掏强度重，不卫生。还比如ZL200720117024.0公开了一种密封式污水排放装置，其装置也设有过滤网，其特点在于利用过滤反冲的基本原理，把截留在过滤网筐的污物逆向反冲，连同过滤过的污液一同排放，其专利是通过改善水泵过流能力来解决的是水泵的工作效率问题，但污水及污水中的污物都必须经过流出止回阀，污物的卡阻问题没有得到考虑更没有改进。并且过滤反冲原理导致设备存在反水问题。
实用新型内容
本实用新型的目的就是要提供一种无卡阻、无堵塞、无反水、维护简便、工作效率高的污水压力输送一体化装置。
本实用新型的目的是这样实现的：
本实用新型所提供的污水压力输送设备，包括有集水箱、污水提升泵、过滤隔离装置，集水箱与过滤隔离装置相连，设备设有两个过滤隔离装置，其特征在于两个过滤隔离装置分别设有输入管，输入管上设有闸阀，两个过滤隔离装置的输入管同时与一个三通管相连，该三通管的另一端为污水流入管口;两 个过滤隔离装置分别设有排渣口;过滤隔离装置上设有自冲管，该自冲管与污水提升泵的出水管相连通。
本实用新型重要的创新之处在于过滤隔离装置，设有排渣口和自冲管，具有选择性分置隔离功能，污水中的大便、卫生纸等软质固体污物通过自冲管水力分解，防止在过滤隔离装置中聚集，手机钥匙、首饰、卫生巾、建筑垃圾等不溶、不能自流、不能满足后续过流能力要求的非常规杂物被搁置在过滤隔离装置中。并且系统可在正常工作的情况下方便、快捷的清除过滤隔离装置中不符合过流能力的固体污物。集水箱内设有有多功能自冲管，集水箱免清掏。由此既避免了污物卡阻止回阀，以及缠绕、堵塞排污泵的问题。并且不存在反水问题。大大提高了工作效率高。
