申请日2010.05.19
公开(公告)日2011.02.09
IPC分类号C02F1/20
摘要
本实用新型涉及一种用于皮革废水处理的多点式高效氨氮吹脱塔，包括塔体，所述塔体内设有除沫器、液体分布器、填料层和曝气装置，所述除沫器固定设于塔体的顶部，液体分布器设置于除沫器的下方，在塔体内于液体分布器的下方填充有多段填料层，在填料层之间插设有多个曝气装置且在最下方的填料层下方设置有一曝气装置，塔体的中部填料层之间还设置有一液体再分布器。该吹脱塔采用多点曝气与填料相结合，达到氨气在相间的传质推动力不随塔高度而降低，增大气液接触面积，减少吹脱过程中产生的气泡，从而防止塔体堵塞的效果。
权利要求书

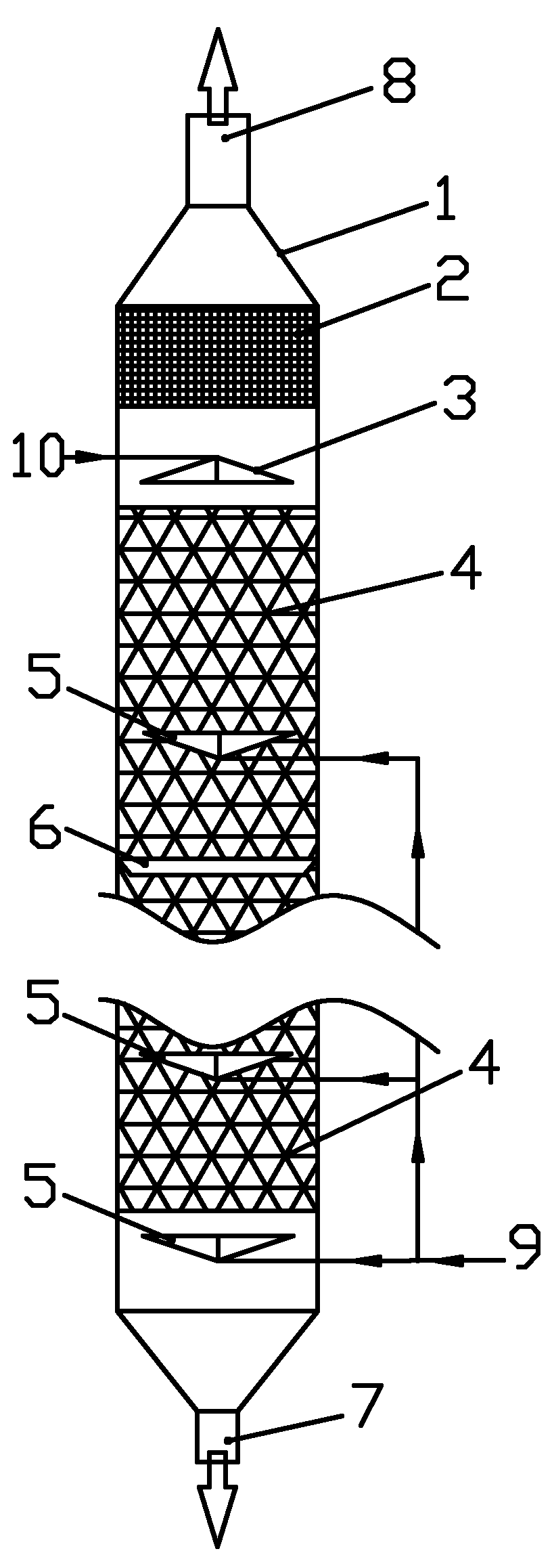

1.一种用于皮革废水处理的多点式高效氨氮吹脱塔，包括塔体(1)，所述塔体(1)内设有除沫器(2)、液体分布器(3)、填料层(4)和曝气装置(5)，其特征在于：所述除沫器(2)固定设于塔体(1)的顶部，液体分布器(3)设置于除沫器(2)的下方，在塔体(1)内于液体分布器(3)的下方填充有填料层(4)，在填料层(4)内插设有多个曝气装置(5)，且填料层(4)下方还设置有一曝气装置(5)，塔体(1)的中部填料层(4)之间还设置有一液体再分布器(6);所述塔体(1)的下部外壁上设有进气管(9)，塔体(1)的上部外壁上设有进液管(10)。
2.根据权利要求1所述的用于皮革废水处理的多点式高效氨氮吹脱塔，其特征在于：所述塔体(1)为圆柱体，塔体(1)的上端是出气口(8)，塔体(1)的下端是出液口(7)。
3.根据权利要求1所述的用于皮革废水处理的多点式高效氨氮吹脱塔，其特征在于：所述除沫器(2)是折流板式;所述填料层(4)采用阶梯环填料堆砌。
4.根据权利要求1所述的用于皮革废水处理的多点式高效氨氮吹脱塔，其特征在于：所述曝气装置(5)是多孔环管式，多个曝气装置(5)的进气管均穿过塔体(1)的壁体后连接到进气管(9)上。
5.根据权利要求1所述的用于皮革废水处理的多点式高效氨氮吹脱塔，其特征在于：所述液体再分布器(6)采用截锥式。
6.根据权利要求1所述的用于皮革废水处理的多点式高效氨氮吹脱塔，其特征在于：所述液体分布器(3)的进液管穿过塔体(1)的壁体后连接到进液管(10)上。
说明书
一种用于皮革废水处理的多点式高效氨氮吹脱塔
技术领域
本实用新型属于皮革废水处理领域，涉及一种吹脱塔装置，尤其是一种用于皮革废水处理的多点式高效氨氮吹脱塔。
背景技术
皮革废水和垃圾渗滤液中含有高浓度的氨氮污染，单纯微生物处理不能有效降解。现有高浓度的氨氮汽提塔运行成本较高，体积较大，不适合皮革行业中的废水的处理和中小型企业的应用。另一种处理方式是对高浓度氨氮废水进行吹脱，该方法简单易行。但是现行的吹脱塔随着塔高的增加，氨气在两相间的传质推动力逐渐降低，不利于氨氮从液相中迅速分离;同时由于皮革废水中含有各种表面活性剂等复杂成分，会导致在吹脱过程中产生大量的气泡，不仅堵塞气流通道，而且影响吹脱效率;同时皮革废水容易结垢，堵塞塔体，严重影响吹脱效果。
实用新型内容
本实用新型的目的在于克服上述现有技术的缺点，提供一种用于皮革废水处理的多点式高效氨氮吹脱塔，该吹脱塔采用多点曝气与填料相结合，达到氨气在相间的传质推动力不随塔高度而降低，增大气液接触面积，减少吹脱过程中产生的气泡，防止塔体堵塞的效果。
本实用新型的目的是通过以下技术方案来解决的：这种用于皮革废水处理的多点式高效氨氮吹脱塔，包括塔体，所述塔体内设有除沫器、液体分布器、填料层和曝气装置，所述除沫器固定设于塔体的顶部，液体分布器设置于除沫器的下方，在塔体内于液体分布器的下方填充有填料层，在填料层内插设有多个曝气装置，且填料层下方还设置有一曝气装置，塔体的中部填料层之间还设置有一液体再分布器;所述塔体的下部外壁上设有进气管，塔体的上部外壁上设有进液管。
上述塔体为圆柱体，塔体的上端是出气口，塔体的下端是出液口。
上述除沫器是折流板式;所述填料层采用阶梯环填料堆砌;塔体内部各个装置均采用耐酸防腐材料。
上述曝气装置是多孔环管式，多个曝气装置的进气管均穿过塔体的壁体后连接到进气口管上。
上述液体再分布器采用截锥式。
上述液体分布器的进液管穿过塔体的壁体后连接到进液管上。
本实用新型具有以下有益效果：①多段填料可以有效的增加气液接触面积，促进氨氮在两相之间的传质过程;②该塔多点曝气保证了在不同高度氨氮在两相间浓度差，保证有较大的传质推动力;③填料和除沫器有效减少反应中气泡的产生;④整个吹脱塔结构紧凑占地面积小，利于中小企业施行。
