申请日2010.05.20
公开(公告)日2011.06.01
IPC分类号E03C1/12; E03C1/14; E03D1/02; E03D1/012; E03C1/182
摘要
本实用新型公开了一种废水二次利用的卫生间节水装置，属于节水设备领域。厨房的洗菜池出水口和卫生间洗手池的出水口由池底侧边引出，与之相连的出水管分别连接马桶上方的独立储水箱，储水箱内装有冲水器，储水箱下方的出水管连接蹲便器或者坐便器。在水箱底部另有一个带开关的排污管。废水二次利用的卫生间节水装置只比常规卫生间设施增加少量投资既可方便地将废水储存和二次利用，可节约大量的饮用水。在居民住宅卫生间可以完全停用自来水冲厕。如果再推广到所有公共场所及火车的卫生间，节水效果将是巨大的。
权利要求书

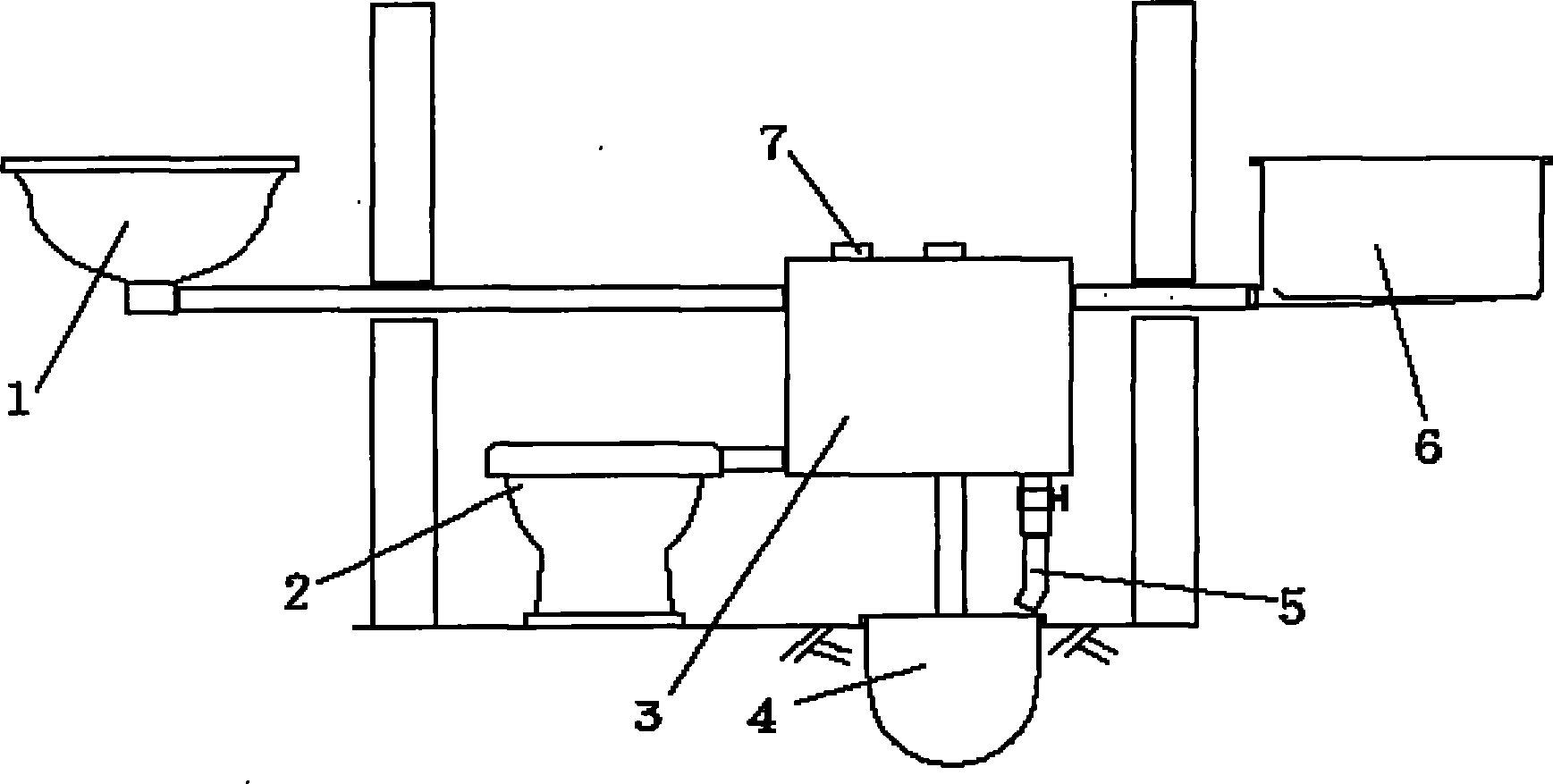

1.废水二次利用的卫生间节水装置由洗涤池、储水箱、管路和马桶组成，其特征是：厨房的洗菜池(6)和卫生间洗手池(1)的出水管分别连接高于马桶的独立储水箱(3)，储水箱内装有冲水器(7)，储水箱下方的出水管连接蹲便器(4)或者坐便器(2);在水箱底部另有一个带开关的排污管(5)。
2.如权利要求1所述的废水二次利用的卫生间节水装置，其特征是：洗菜池(6)出水口和洗手池(1)的出水口由池底侧边引出。
3.如权利要求1所述的废水二次利用的卫生间节水装置，其特征是：储水箱出水管和坐便器连接，在储水箱内安装自来水进水阀。
说明书
废水二次利用的卫生间节水装置
1、技术领域：本实用新型属于节水设备，特别是一种将废水二次用于卫生间的节水设备。
2、背景技术：我国是缺水国家，尤其是西北干旱地区，缺水更严重。虽然提倡节约用水，但认真节水的人不多。田里的禾苗渴望灌溉，城里人用水很随意，水龙头常流，自来水浇花草树木，很多可二次利用的水却白白流失。比如卫生间的马桶，虽经改进使冲水量有所减少，但还是百分百用自来水。为了清除蔬菜上的农药而使用大量的洗菜水，还有沐浴、洗衣用水都从下水道流失了。不仅大量的浪费了水资源，还增大了污水处理的能源、人力、财力的消耗。
3、发明内容：本实用新型的目的是设计一种废水二次利用的卫生间节水装置。它不用增加很多成本，可大大减少清洁水的使用量，同时减少污水排放量。为达此目的，采用了这样的技术方案：废水二次利用的卫生间节水装置由洗涤池、储水箱、管路和马桶组成，厨房的洗菜池出水口和卫生间洗手池的出水口由池底侧边引出，与洗菜池出水口及洗手池出水口相连的出水管分别连接马桶上方的独立储水箱，储水箱内装有冲水器，储水箱下部的出水管连接蹲便器或者坐便器。在水箱底部另有一个带开关的排污管。也可以在储水箱内安装自来水进水阀，储水箱出水管连接没有水箱的坐便器。
废水二次利用的卫生间节水装置只比常规卫生间设施增加少量投资既可方便地将废水储存和二次利用，可节约大量的饮用水。在居 民住宅卫生间可以完全停用自来水冲厕。如果再推广到所有公共场所及火车的卫生间，节水效果将是巨大的。
