申请日2010.05.20
公开(公告)日2011.04.06
IPC分类号E03F5/042; E03F5/04
摘要

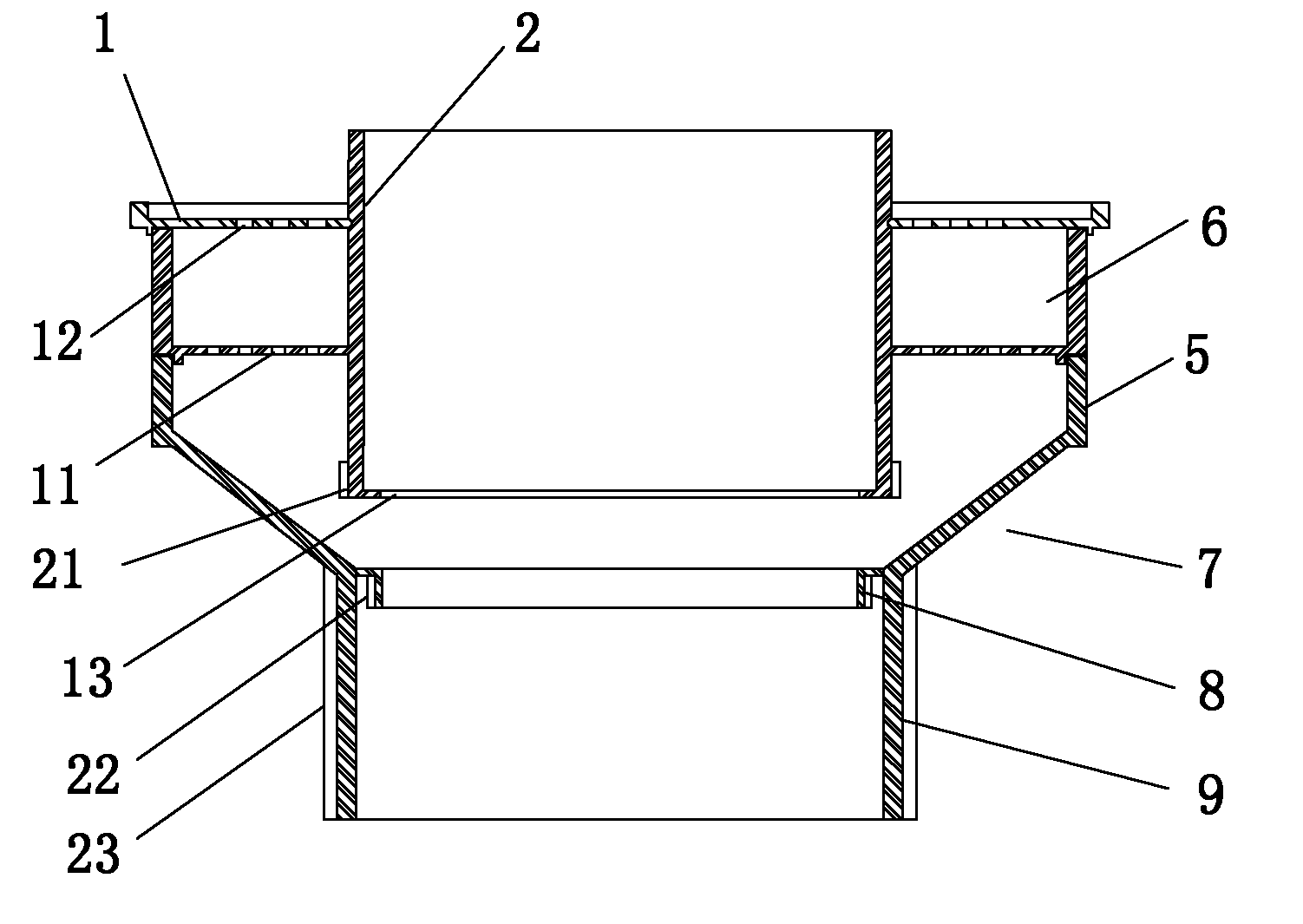

本实用新型公开了一种导筒式防堵塞漏水处理器，外筒(7)由大头筒(5)和小头筒(9)组成，内筒(2)的外围设有积水槽(6)且所述的积水槽(6)套装在所述的大头筒(5)上，所述的积水槽(6)底部设有流向所述的大头筒(5)的出水孔(11)，在所述的内筒(2)上套装有盖板(1)且所述的盖板(1)盖在所述的积水槽(6)上，所述的盖板(1)上设有过水孔(12)，在所述的小头筒(9)内设有下管定位环(8)，在所述的内筒(2)内设有上管定位环(13)。本实用新型解决了沉降箱中积水饱和后返臭、返溢、回流、结垢堵塞、水泥砂浆不易夯实、侵蚀填充层等技术难题。本实用新型结构简单，制造成本低廉且容易施工，安装方便，推广应用市场广阔。
权利要求书
1.一种导筒式防堵塞漏水处理器，其特征是：外筒(7)由大头筒(5)和小头筒(9)组成，内筒(2)的外围设有积水槽(6)且所述的积水槽(6)套装在所述的大头筒(5)上，所述的积水槽(6)底部设有流向所述的大头筒(5)的出水孔(11)，在所述的内筒(2)上套装有盖板(1)且所述的盖板(1)盖在所述的积水槽(6)上，所述的盖板(1)上设有过水孔(12)，在所述的小头筒(9)内设有下管定位环(8)，在所述的内筒(2)内设有上管定位环(13)。
2.根据权利要求1所述的导筒式防堵塞漏水处理器，其特征是：在所述的盖板(1)上方套装有保护罩(3)，在所述的保护罩(3)上设有进水孔(10)。
3.根据权利要求1或2所述的导筒式防堵塞漏水处理器，其特征是：在所述的积水槽(6)内设有水封(14)。
4.根据权利要求1或2所述的导筒式防堵塞漏水处理器，其特征是：所述的水封(14)由多条径向挡水边(24)分隔成多个周向间隔(26)，所述的出水孔(11)与一个周向间隔(26)对应连通，所述的过水孔(12)与另外一个周向间隔(26)对应连通。
5.根据权利要求1或2所述的导筒式防堵塞漏水处理器，其特征是：在所述的小头筒(9)底部设有装饰托盘(15)。
6.根据权利要求5所述的导筒式防堵塞漏水处理器，其特征是：在所述的装饰托盘(15)和所述的大头筒(5)之间设有导筒(16)。
7.根据权利要求1或2所述的导筒式防堵塞漏水处理器，其特征是：所述的保护罩(3)的外层设有过滤布(4)。
8.根据权利要求1或2所述的导筒式防堵塞漏水处理器，其特征是：在所述的小头筒(9)上设有作用于所述的下管定位环(8)的第一加强筋(22)。
9.根据权利要求1或2所述的导筒式防堵塞漏水处理器，其特征是：在所述的内筒(2)上设有作用于所述的上管定位环(13)和用于填充空隙的第二加强筋(21)。
10.根据权利要求1或2所述的导筒式防堵塞漏水处理器，其特征是：所述的小头筒(9)的外部设有用于支撑稳固和用于填充空隙的加强条状筋(23)。
说明书
一种导筒式防堵塞漏水处理器
技术领域
本实用新型涉及一种积水处理装置，特别是涉及一种建筑行业管道中使用的排水管道的导筒式防堵塞漏水处理器。
背景技术
目前楼房中广泛使用降板式排水，其沉降箱中的积水没有很好的方法排出，存在积水过多渗漏到下一层住户的隐患。常规安装是在立管上安装钢质导管(导筒)，造价高，工艺复杂。
实用新型内容
本实用新型所要解决的技术问题是提供一种将沉降箱中的积水自然排入立管且总立管不堵塞、便于安装、没有死角、水泥砂浆便于夯实的导筒式防堵塞漏水处理器。
为了解决上述技术问题，本实用新型提供的导筒式防堵塞漏水处理器，外筒由大头筒和小头筒组成，内筒的外围设有积水槽且所述的积水槽套装在所述的大头筒上，所述的积水槽底部设有流向所述的大头筒的出水孔，在所述的内筒上套装有盖板且所述的盖板盖在所述的积水槽上，所述的盖板上设有过水孔，在所述的小头筒内设有下管定位环，在所述的内筒内设有上管定位环。
在所述的盖板上方套装有保护罩，在所述的保护罩上设有进水孔。
在所述的积水槽内设有水封。所述的水封由多条径向挡水边分隔成多个周向间隔，所述的出水孔与一个周向间隔对应连通，所述的过水孔与另外一个周向间隔对应连通;或所述的水封由多条周向挡水边分隔成多个径向间隔，所述的出水孔与一个径向间隔对应连通，所述的过水孔与另外一个径向间隔对应连通。所述的水封的高度为50～70mm。
在所述的小头筒底部设有装饰托盘。
在所述的装饰托盘和所述的大头筒之间设有导筒。
所述的保护罩的外层设有过滤布。
在所述的小头筒上设有作用于所述的下管定位环的第一加强筋。
在所述的内筒上设有作用于所述的上管定位环和用于填充空隙的第二加强筋。
所述的小头筒的外部设有用于支撑稳固和用于填充空隙的加强 条状筋。
采用上述技术方案的导筒式防堵塞漏水处理器，将其安装在楼板上，大头筒和导管起导筒作用，便于将其安装到楼板上，便于安装、没有死角、水泥砂浆便于夯实，导管的高度可根据需要确定高度，从而决定安装高度。保护罩的进水孔与沉降箱对应连通，大头筒、风筒均与总立管连通，沉降箱中的积水经过滤布、进水孔进入保护罩内，再进入集水槽、出水孔后再进入小头筒内，由于采用过滤布过滤，解决了集水槽、小头筒堵塞的问题。在集水槽内设有水封，沉降箱中的积水经水封、出水孔流入到直内筒内进入到总立管，处理降板式厨房、卫生间沉降箱中的积水排出，解决了因沉降箱中积水过多向下一层住户渗漏的隐患。水封达50-70mm，水封效果好，解决了返臭、结垢堵塞、侵蚀填充层、回流等技术难题。装饰托盘与楼板下面搭接，起到装饰总立管与楼板对接处的作用。第一加强筋能提高下管定位环的强度和用于填充空隙。第二加强筋能提高上管定位环的强度，小头筒的外部设有用于支撑稳固和用于填充空隙的加强条状筋。
综上所述，本实用新型是一种将沉降箱中的积水自然排入总立管，同时总立管不回流、不返臭、不侵蚀填充层、不结垢堵塞的技术产品，具有结构简单，制造成本低廉且容易施工，安装方便，推广应用市场广阔。
