申请日2010.05.20
公开(公告)日2011.02.02
IPC分类号C02F9/04; C02F1/66; C02F1/78
摘要
本实用新型涉及一种含铝废水用作循环冷却水设备，用于回用包含浓度在10mg/L-1g/L之间的铝离子以及少量有机物的含铝废水，包括pH值调节器、过滤器、冷却塔以及臭氧水发生器。pH值调节器输入该含铝废水，将废水的pH值调节至7.5，进行废水中铝离子的混凝。过滤器连接该pH值过滤器，过滤废水中的混凝后的铝、以及生物粘泥，使废水中的铝含量降至低于3mg/L。冷却塔连接该过滤器，输入过滤后的废水作为补充水，其中该冷却塔是包含在循环冷却水系统中。臭氧水发生器向该冷却塔注入臭氧进行水处理，以降解水中的有机物。
权利要求书
1.一种含铝废水用作循环冷却水的设备，所述含铝废水包含浓度在10mg/L-1g/L之间的铝离子以及有机物，所述设备包括：
pH值调节器，输入该含铝废水，将废水的pH值调节至7.5，进行废水中铝离子的混凝;
过滤器，连接该pH值过滤器，过滤废水中的混凝后的铝、以及生物粘泥，使废水中的铝含量降至低于3mg/L;
冷却塔，连接该过滤器，输入过滤后的废水作为补充水，其中该冷却塔是包含在循环冷却水系统中;
臭氧水发生器，向该冷却塔注入臭氧进行水处理，以降解水中的有机物。
2.如权利要求1所述的设备，其特征在于，还包括缓冲水箱，连接在该pH值调节器与该过滤器之间，该缓冲水箱从顶部输出废水且在底部沉积污泥。
3.如权利要求2所述的设备，其特征在于，还包括增压泵，设于该缓冲水箱与该过滤器之间。
说明书
含铝废水用作循环冷却水的设备
技术领域
本实用新型涉及废水处理和清洁生产的工艺，尤其是涉及含铝废水用作循环冷却水系统的补充水的设备。
背景技术
对于整个社会，工业一直是城市用水的大户，在中国，每年的工业用水量约为1100亿m3，其中工业循环冷却水直接以自来水作为补充水，约占工业用水量的70%，这给本来就紧张的水资源增加了很大的压力。因此，寻找循环冷却水除自来水之外的第二水源对于节水的意义非常重大。
现有技术中，将废水回用至循环冷却水系统多采用膜技术对废水进行前处理，但实际工程应用经验得知，采用膜技术成本大，且膜的使用寿命短，运行维护成本高。
因此，期望寻找一种既能使用废水作为循环冷却水，又不需要高昂的前处理成本的技术。
实用新型内容
本实用新型所要解决的技术问题是提供一种含铝废水用作循环冷却水的设备。
含铝废水通常包含铝离子、以及一些有机物，传统上将其中的铝离子和有机物去除，达到排放标准后排放。由于铝离子的絮凝作用，且极易沉降，以及有机物的存在对于水循环非常不利，使得无法将含铝废水作为循环冷却水，往往需要复杂的预处理才能作为循环冷却水。
但是，本申请的实用新型人发现将大部分铝离子从废水中去除后，剩余有机物尽管对循环水系统不利，却可以不通过预处理去除，而是在废水在循环水系统循环的过程中间歇性的处理来降低有机物的浓度。因此，本实用新型提出一种经过简单预处理即可将含铝废水用作循环冷却水的设备。

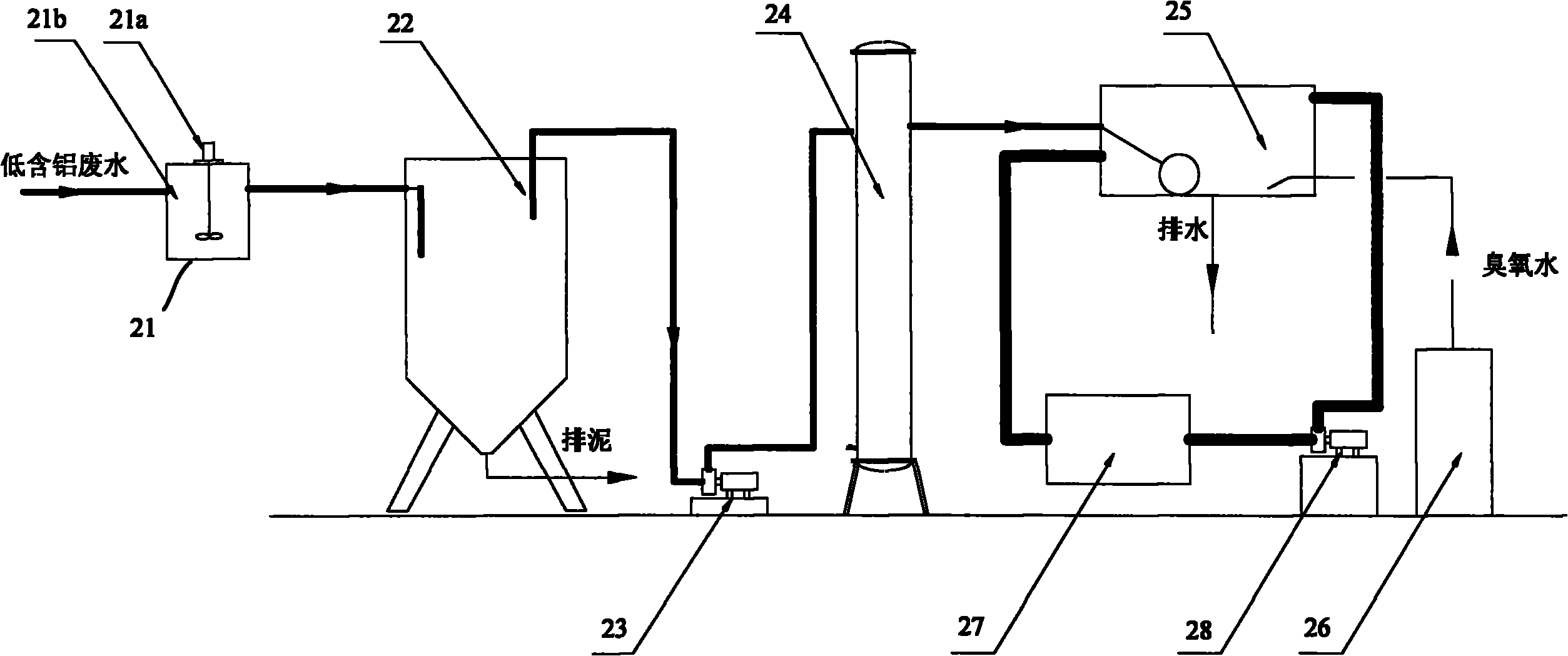

本实用新型所提出的含铝废水用作循环冷却水的设备，包括pH值调节器、过滤器、冷却塔以及臭氧水发生器。pH值调节器输入该含铝废水，将废水的pH值调节至7.5，进行废水中铝离子的混凝。过滤器连接该pH值过滤器，过滤废水中的混凝后的铝、以及生物粘泥，使废水中的铝含量降至低于3mg/L。冷却塔连接该过滤器，输入过滤后的废水作为补充水，其中该冷却塔是包含在循环冷却水系统中。臭氧水发生器向该冷却塔注入臭氧进行水处理，以降解水中的有机物。
本实用新型由于采用以上技术方案，使之与现有技术相比，既避免了废水直接排放，又可避免实现废水回用所需的复杂预处理，因此对于节约水资源和能源具有十分显著的意义。
