申请日2010.05.20
公开(公告)日2010.12.15
IPC分类号E04B1/68; E04B1/684; E04B1/682
摘要
一种混凝土柔性连接及止水处理结构，特征是：连接处的接缝两侧为混凝土底板或墙壁，在连接处迎水面的接缝中自外向里依次封堵有速凝堵漏型高效无机防水堵漏材料和单组份聚氨酯防水涂料，在连接处的另一面接缝外口两边的位置粘贴有封水橡胶板，在封水橡胶板上加垫钢板和角钢，通过膨胀螺栓将封水橡胶板、钢板和角钢紧固连接在混凝土底板或墙壁上，在安装后的封水橡胶板、钢板和角钢上覆盖有钢筋混凝土;本实用新型解决现有的连接方法和止水不能同时兼容，存在结构变形后再度渗流的问题。
权利要求书
1.一种混凝土柔性连接及止水处理结构，其特征在于：
a)、连接处的接缝两侧为混凝土底板或墙壁;
b)、在连接处迎水面的接缝中自外向里依次封堵有速凝堵漏型高效无机防水堵漏材料和单组份聚氨酯防水涂料;
c)、在连接处的另一面接缝外口两边的位置粘贴有封水橡胶板;
d)、在封水橡胶板上加垫钢板和角钢，通过膨胀螺栓将封水橡胶板、钢板和角钢紧固连接在混凝土底板或墙壁上;
e)、在安装后的封水橡胶板、钢板和角钢上覆盖有钢筋混凝土。
2.根据权利要求1所述的混凝土柔性连接及止水处理结构，其特征在于：连接处的接缝宽为50～100mm。
3.根据权利要求1所述的混凝土柔性连接及止水处理结构，其特征在于：在接缝两边磨平的位置上各有两排呈梅花型布置的膨胀螺栓。
4.根据权利要求1所述的混凝土柔性连接及止水处理结构，其特征在于：封水橡胶板采用橡胶止水带材质，宽为450～500mm，厚为8～12mm，长度为20～30米。
5.根据权利要求1或4所述的混凝土柔性连接及止水处理结构，其特征在于：沿长度方向相邻封水橡胶板之间的接头采用梯形接头，接头胶采用树脂型胶粘剂。
说明书
混凝土柔性连接及止水处理结构
(一)技术领域
本实用新型涉及一种混凝土柔性连接及止水处理结构。
(二)背景技术
现有的混凝土柔性连接及止水施工方法往往不能同时兼容，存在着结构变形后再度渗流的现象。
(三)实用新型内容
本实用新型的目的是提供一种混凝土柔性连接及止水处理结构，解决现有的连接方法和止水不能同时兼容，存在结构变形后再度渗流的问题。
本实用新型提出的这种混凝土柔性连接及止水处理结构，其特征在于：

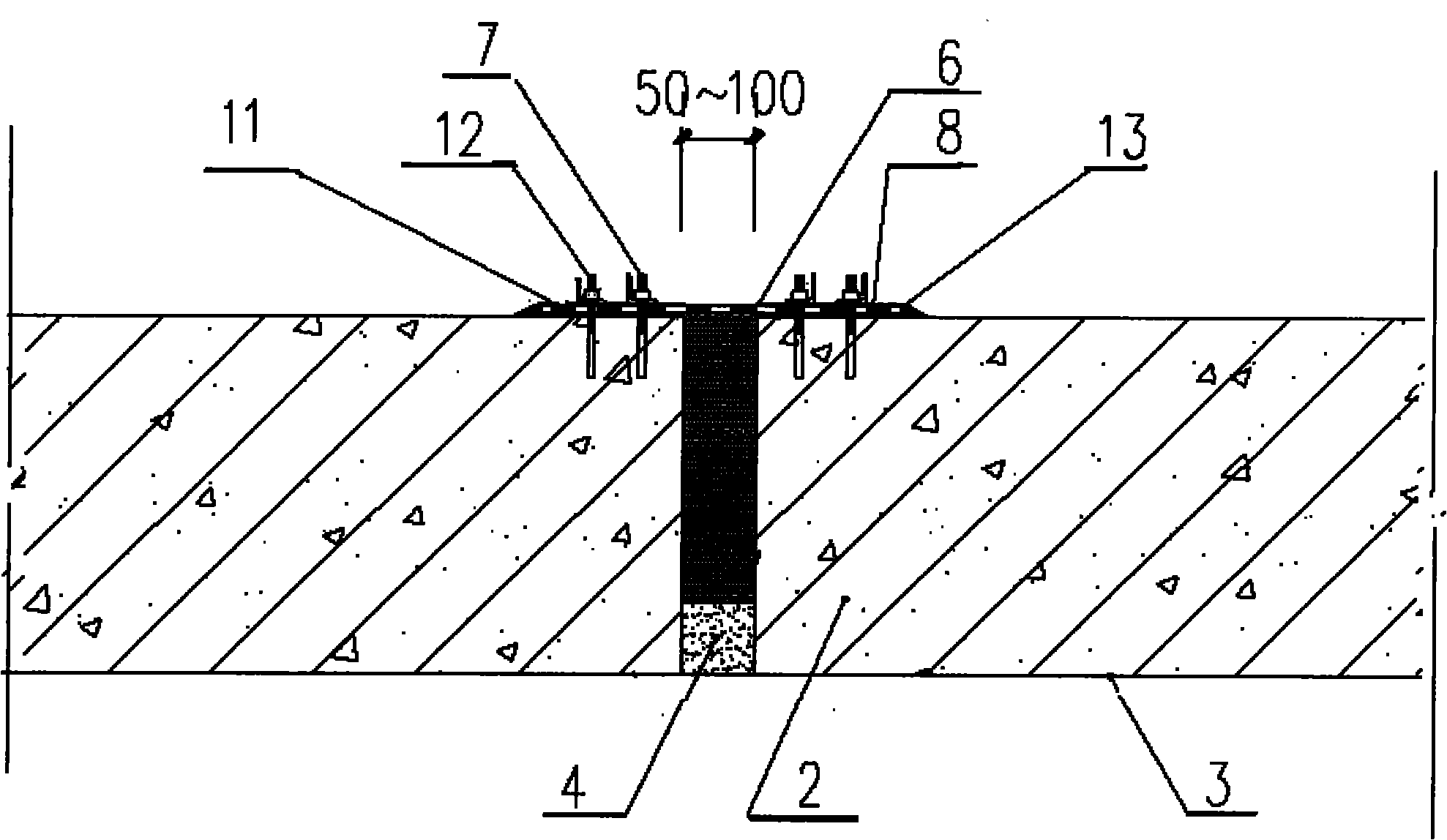

连接处的接缝两侧为混凝土底板或墙壁，在连接处迎水面的接缝中自外向里依次封堵有速凝堵漏型高效无机防水堵漏材料和单组份聚氨酯防水涂料;在连接处的另一面接缝外口两边的位置粘贴有封水橡胶板，在封水橡胶板上加垫钢板和角钢，通过膨胀螺栓将封水橡胶板、钢板和角钢紧固连接在混凝土底板或墙壁上，在安装后的封水橡胶板、钢板和角钢上覆盖钢筋混凝土。
所述的连接处接缝宽为50-100mm。
所述的封水橡胶板采用橡胶止水带材质，宽为450～500mm，厚为8～12mm，长度为20～30米。沿长度方向相邻封水橡胶板之间的接头采用梯形接头，接头胶采用树脂型胶粘剂。
上述膨胀螺栓做植完后，再对连接处的接缝内部进行检查，检查是否有明水渗出，如有渗出，继续用速凝堵漏型高效无机防水堵漏材料进行临时封堵，至接缝内无明水渗出，而且保持缝内干燥无灰尘杂物，在缝内涂刷单组份聚氨酯超强弹性防水涂料。
本实用新型的有益效果：有效阻断渗流水路，保持了设置的连接处接缝两边混凝土有柔性连接，防止了结构变形后的再度渗流。并且施工简单易行，能够阻断渗流路径，提高连接处的防渗能力。
