申请日2010.12.24
公开(公告)日2011.08.03
IPC分类号E03C1/12; C02F1/28; E03C1/126; E03C1/122
摘要
一种楼房废水再次利用系统包括下水管道，下水管道通过进水管、溢水管与贮水箱相连接，进水管、溢水管连接在贮水箱的上部，其中进水管上装有竹炭净化器。本实用新型安装在楼房的下水管道上，将楼上洗漱废水经过净化处理后贮藏，当储水箱内水位超过设计高度时，多余水通过溢水管流到下楼层使用。贮水箱内设有浮球阀，浮球阀连接有补充供水管。浮球阀通过补充供水管连接自来水，在贮水箱内水不够的情况下，可以自动补充供水。这样可以合理利用水资源，节约用水。
权利要求书

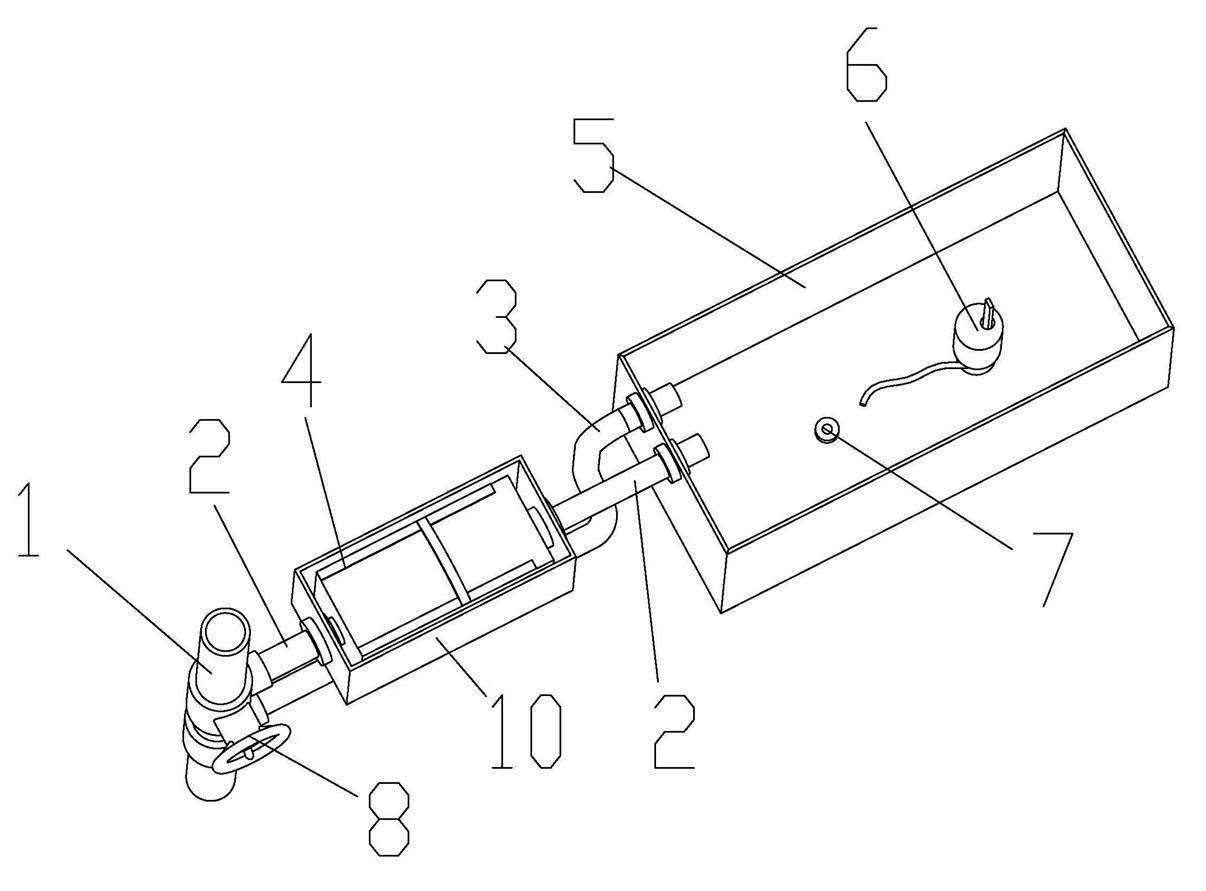

1.一种楼房废水再次利用系统，包括下水管道(1)，其特征是：所述下水管道(1)通过进水管(2)、溢水管(3)与贮水箱(5)相连接，进水管(2)、溢水管(3)连接在贮水箱(5)的上部，其中进水管(2)上装有竹炭净化器(4)。
2.根据权利要求1所述的楼房废水再次利用系统，其特征是：所述竹炭净化器(4)设有一组隔板(4-2)，该组隔板(4-2)将竹炭净化器(4)隔成一组储水腔(4-1)，竹炭(4-3)设于该储水腔(4-1)内，隔板(4-2)上开有将两侧储水腔(4-1)导通的通孔(4-4)，相邻隔板(4-2)上的通孔(4-4)呈上下交错设置。
3.根据权利要求2所述的楼房废水再次利用系统，其特征是：所述竹炭净化器(4)的进出口处设有过滤网(4-6)。
4.根据权利要求1、2或3所述的楼房废水再次利用系统，其特征是：所述进水管(2)与下水管道(1)连接处设有换向阀(8)。
5.根据权利要求1、2或3所述的楼房废水再次利用系统，其特征是：所述贮水箱(5)内设有浮球阀(6)，该浮球阀(6)连接有补充供水管(9)。
6.根据权利要求1、2或3所述的楼房废水再次利用系统，其特征是：所述贮水箱(5)内设有排水管(7)。
7.根据权利要求1、2或3所述的楼房废水再次利用系统，其特征是：所述竹炭净化器(4)设有可取下的门板(4-5)。
8.根据权利要求1、2或3所述的楼房废水再次利用系统，其特征是：所述竹炭净化器(4)放在过滤水箱(10)内，该水箱(10)的进出口与竹炭净化器(4)的进出口相匹配。
说明书
一种楼房废水再次利用系统
技术领域
本实用新型涉及一种楼房废水再次利用系统。
背景技术
近年来，随着我国城市化水平的不断提高和城镇化水平的加快，城市与城镇人口不断增加，水资源短缺的问题日趋突出，同时污水排放也加速增加，影响了居民的日常生活和身体健康。因此对家庭的一些废水经净化处理后再利用，不仅节约了用水，亦减少了排放。目前市场上出现了各种各样的废水处理利用装置，但是真正科学合理并得以推广应用的还不多。
发明内容
本实用新型要解决上述现有技术的缺点，提供一种楼房废水再次利用系统，该系统对楼上排放的废水进行净化处理后储存，不需附加动力再次利用，合理利用水资源，减少污水排放。
本实用新型解决其技术问题采用的技术方案：这种楼房废水再次利用系统包括下水管道，下水管道通过进水管、溢水管与贮水箱相连接，进水管、溢水管连接在贮水箱的上部，其中进水管上装有竹炭净化器。本实用新型安装在楼房的下水管道上，将楼上洗漱废水经过净化处理后贮藏，当储水箱内水位超过设计高度时，多余水通过溢水管流到下楼层使用。贮水箱内设有浮球阀，浮球阀连接有补充供水管。浮球阀通过补充供水管连接自来水，在贮水箱内水不够的情况下，可以自动补充供水。这样可以合理利用水资源，节约用水。
竹炭净化器设有一组隔板，该组隔板将竹炭净化器隔成一组储水腔，竹炭设于该储水腔内，隔板上开有将两侧储水腔导通的通孔，相邻隔板上的通孔呈上下交错设置，可以让储水腔内的水流经最多的竹炭。该竹炭净化器采用多道净化层，可更好地净化废水。竹炭净化器的进出口处设有过滤网，过滤网可过滤掉污水中的部分杂物。竹炭净化器设有可取下的门板，方便于更换竹炭净化器内的竹炭，清洗竹炭净化器内部。竹炭净化器放在过滤水箱内，该水箱的进出口与竹炭净化器的进出口相匹配。这样，便于将整个竹炭净化器提出，进行清理和更换竹炭。
进水管与下水管道连接处设有换向阀。该换向阀可调节下水管道的水流方向，从而可以选择使废水直接下排或者进入处理利用。
贮水箱内设有排水管。可将贮水箱内的水排出提供再次利用或者排光清理贮水箱内部。
本实用新型有益的效果是：本实用新型结构设计简单合理，制造成本低，并且可方便地安装在楼房下水管道，将楼上用过的废水经过处理后再次利用，能节约水资源，减少污水排放。该净化系统通过更换竹炭净化器内的竹炭，可持续使用，不使用时转动换向阀即可关闭，操作简单。
