申请日2010.05.19
公开(公告)日2011.02.16
IPC分类号C02F3/12
摘要
本实用新型涉及本实用新型涉及一种新型的组合式MBR污水处理成套装置，包括MBR生物反应器、钢构水箱、空气分离罐、抽吸水泵、真空泵、清洗水泵、静态混合器、电控柜及相关的管路连接系统，该装置体积小、成本低、工程一次性投资少、使用性灵活，便于生产单位管理、安装和制作厂家批量生产，适用于处理量为5～40m3/h的中小型污水处理厂，尤其适用现有污水处理厂的更新升级，有污水回用要求的场地和场所。
权利要求书
1.一种组合式MBR污水处理成套装置，其特征在于，包括MBR生物反应器、钢构水箱、空气分离罐、抽吸水泵、真空泵、清洗水泵、静态混合器、电控柜;MBR生物反应器设于钢构水箱内，钢构水箱上设有供污水进入的污水进口及供空气进入的空气进口，空气进口通过管道与MBR生物反应器的空气进口连接;MBR生物反应器的污水出口连接有管道，该管道穿透钢构水箱与空气分离罐连接，空气分离罐的入口端设有电磁阀，空气分离罐的出口端分别与真空泵及抽吸水泵连接，空气分离罐与抽吸水泵之间设有电磁阀;抽吸水泵与污水出口管连接，之间设有单向电磁阀，污水出口管连接到污水池;清洗水泵入口端与污水池连接，之间设有电池阀;清洗水泵出口处设有单向电磁阀，单向电磁阀后端与药剂输入管汇合连接再连接到静态混合器，静态混合器出口与MBR生物反应器的污水出口连接;电控柜分别与上述各个电磁阀、水泵、真空泵及MBR生物反应器电连接。
2.根据权利要求1所述的组合式MBR污水处理成套装置，其特征在于，所述MBR生物反应器为帘式浸入式生物反应器，膜过滤通量为0.8m3/m2·d，过滤精度为0.4um，单个膜组件为面积为25m2的浸入式中空纤维膜。
3.根据权利要求1所述的组合式MBR污水处理成套装置，其特征在于，所述的空气分离罐的直径为400mm，高度为1200mm，空气罐上设置高、低液位，及液位检测装置。
4.根据权利要求1所述的组合式MBR污水处理成套装置，其特征在于，所述的抽吸水泵为离心泵或水环真空泵。
5.根据权利要求1所述的组合式MBR污水处理成套装置，其特征在于，电控柜、各个电磁阀、水泵、真空泵、静态混合器装设于钢制橇座内。
说明书
一种组合式MBR污水处理成套装置
技术领域
本实用新型涉及污水处理技术，尤其涉及一种组合式MBR污水处理成套装置。
背景技术
MBR是膜分离技术与生物技术有机结合的新型水处理技术，它用膜分离设备将生化反应池中的活性污泥和大分子有机物质截留住，省掉二沉池;另一方面，膜分离单元增加了曝气池中活性污泥的浓度、提高了生物降解的速率，同时降低了比负荷率，并减少剩余污泥的产生量，是目前最有前途的废水处理新技术之一。
然而随着水资源的日趋紧缺，需要对污水进行处理并回收利用，这就需要回用水处理设备。
实用新型内容
本实用新型针对现有技术的上述缺陷，提供一种组合式MBR污水处理成套装置，以对污水处理并回收利用。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：

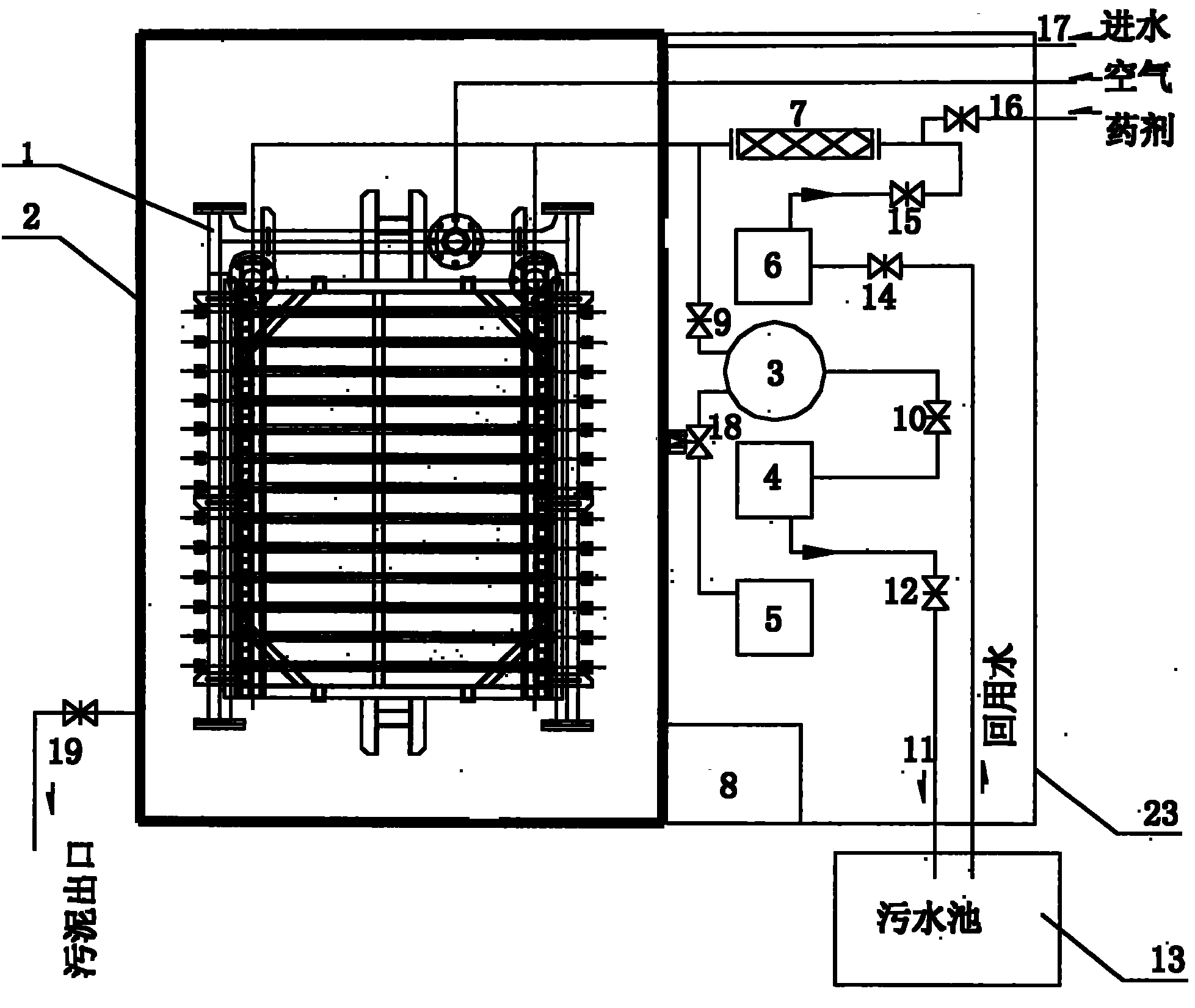

一种组合式MBR污水处理成套装置，包括MBR生物反应器、钢构水箱、空气分离罐、抽吸水泵、真空泵、清洗水泵、静态混合器、电控柜;MBR生物反应器设于钢构水箱内，钢构水箱上设有供污水进入的污水进口及供空气进入的空气进口，空气进口通过管道与MBR生物反应器的空气进口连接;MBR生物反应器的污水出口连接有管道，该管道穿透钢构水箱与空气分离罐连接，空气分离罐的入口端设有电磁阀，空气分离罐的出口端分别与真空泵及抽吸水泵连接，空气分离罐与抽吸水泵之间设有电磁阀;抽吸水泵与污水出口管连接，之间设有单向电磁阀，污水出口管连接到污水池;清洗水泵入口端与污水池连接，之间设有电池阀;清洗水泵出口处设有单向电磁阀，单向电磁阀后端与药剂输入管汇合连接再连接到静态混合器，静态混合器出口与MBR生物反应器的污水出口连接;电控柜分别与上述各个电磁阀、水泵、真空泵及MBR生物反应器电连接。
优选地，所述MBR生物反应器为帘式浸入式生物反应器，膜过滤通量为0.8m3/m2·d，过滤精度为0.4um，单个膜组件为面积为25m2的浸入式中空纤维膜。
优选地，所述的空气分离罐的直径为400mm，高度为1200mm，空气罐上设置高、低液位，及液位检测装置。
优选地，所述的抽吸水泵为离心泵或水环真空泵。
优选地，电控柜、各个电磁阀、水泵、真空泵、静态混合器装设于钢制橇座内。
从以上技术方案可以看出，本实用新型将MBR污水处理装置中的电控柜、各个电磁阀、水泵、真空泵、静态混合器布设在同一钢制橇座上后，使该装置形成一体结构，因而具有结构紧凑、体积小、占地面积少、便于现场灵活安装、宜于厂家批量生产的特点，同时，将供电与自控系统集成在控制柜内，做到自动化程度高，工作可靠，方便管理。由于采用了清洗水泵、药剂输入管及静态混合器实现回收利用，使该装置满足污水回用的要求。
