申请日2010.05.19
公开(公告)日2011.02.16
IPC分类号C02F11/12
摘要
本实用新型涉及一种新型高效矿井水污泥处理系统，包括以管道依次连接的斜板沉淀池、污泥池、压滤机、污泥斗，所述污泥池底部设有搅拌器。本实用新型采用斜板沉淀池进行污泥沉降，采用带式压滤机进行污泥脱水，同时在沉淀池底部及污泥输送管路，及排泥池设置搅动装置，防止污泥沉积，并采用PLC集中控制，自动化程度高，处理效果明显，可广泛用于矿井废水处理中的污泥处理。
权利要求书
1.一种新型高效矿井水污泥处理系统，其特征在于，包括以管道依次连接的斜板沉淀池、污泥池、压滤机、污泥斗，所述污泥池底部设有搅拌器。
2.根据权利要求1所述的新型高效矿井水污泥处理系统，其特征在于，所述压滤机为带式压滤机。
3.根据权利要求1所述的新型高效矿井水污泥处理系统，其特征在于，污泥池底部设置高压小流量水洗泵，水洗泵出口对准污泥池底及管道。
4.根据权利要求1所述的新型高效矿井水污泥处理系统，其特征在于，还包括自动控制装置PLC，自动控制装置PLC分别与斜板沉淀池、污泥池内的水洗泵、压滤机连接。
说明书
一种新型高效矿井水污泥处理系统
技术领域
本实用新型涉及污水处理技术，尤其涉及一种新型高效矿井水污泥处理系统。
背景技术
煤矿井下排水是煤炭行业生产过程中排出的深层地下水，由于受到采煤过程的污染，水中含有大量的煤尘，经过絮凝沉降后的煤泥通常数量较多，颗粒较粗，比重较大，含水率较低且容易脱水，但流动性能差，在煤矿行业废水处理过程中，传统污泥处理系统中的污泥池、絮凝池及污泥输送管路容易堵塞，只能靠人工进行清运，另外由于自动系统设计不灵活，导致工人工作量大的现象很普遍。
实用新型内容
本实用新型针对现有技术的上述缺陷，提供一种新型高效矿井水污泥处理系统，以防止污泥输送管道堵塞，提高污水处理效率。
为了解决上述技术问题，本实用新型是通过以下技术方案实现的：

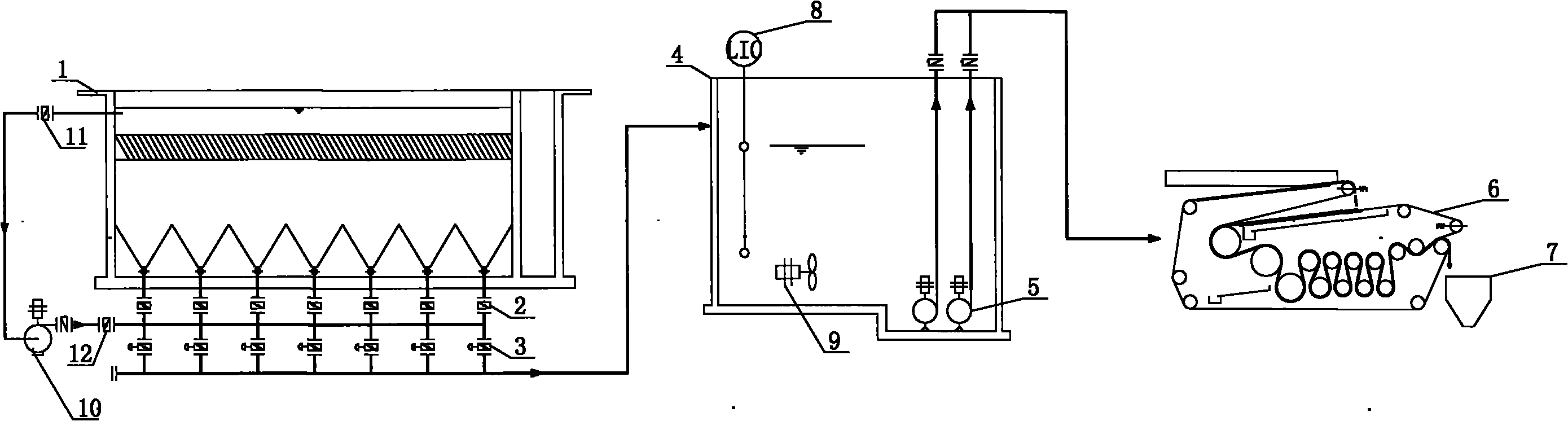

一种新型高效矿井水污泥处理系统，包括以管道依次连接的斜板沉淀池、污泥池、压滤机、污泥斗，所述污泥池底部设有搅拌器。
其中，所述压滤机为带式压滤机。
其中，污泥池底部设置高压小流量水洗泵，水洗泵出口对准污泥池底及管道。
其中，还包括自动控制装置PLC，自动控制装置PLC分别与斜板沉淀池、污泥池内的水洗泵、压滤机连接。
从以上技术方案可以看出，本实用新型采用斜板沉淀池进行污泥沉降，采用带式压滤机进行污泥脱水，同时在沉淀池底部及污泥输送管路，及排泥池设置搅动装置，防止污泥沉积，并采用PLC集中控制，自动化程度高，处理效果明显，可广泛用于矿井废水处理中的污泥处理。
