申请日2010.05.19
公开(公告)日2011.01.26
IPC分类号C02F1/32
摘要

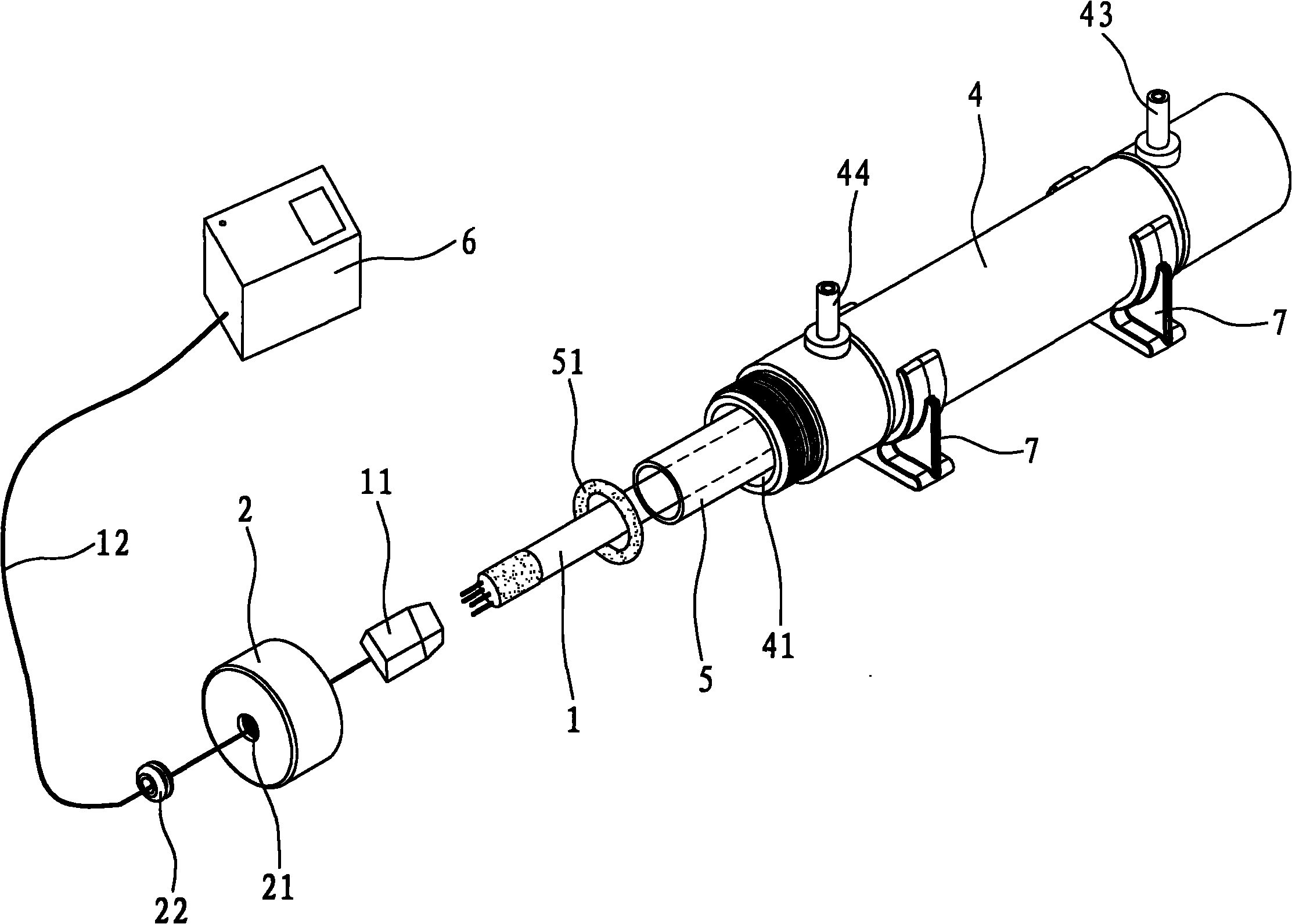

本实用新型公开一种水处理用紫外线杀菌器，包括灯管、石英管和金属管，石英管套设在灯管的外部，而金属管套设在石英管的外部，且金属管与石英管之间形成水流通道，金属管的管壁分别开设有一进水口和一出水口;还包括一紧密包覆于金属管外部的塑料本体，该塑料本体对应进水口、出水口分别形成进水管和出水管。此种结构通过在金属管的外部紧密包覆塑料本体，一方面可分担水压，增强金属管的抗压能力，另一方面由于塑料的成本低于金属，使得整体成本较低。
权利要求书
1.一种水处理用紫外线杀菌器，包括紫外线灯管、石英管和金属管，石英管套设在灯管的外部，而金属管套设在石英管的外部，且金属管与石英管之间形成水流通道，金属管的管壁分别开设有一进水口和一出水口;其特征在于：还包括一紧密包覆于金属管外部的塑料本体，该塑料本体对应进水口、出水口分别形成进水管和出水管。
2.如权利要求1所述的一种水处理用紫外线杀菌器，其特征在于：所述塑料本体对应灯管顶部的一端形成开放端，该端内部固定一密封环，该密封环与石英管之间设有一弹片，石英管即抵靠在该弹片上。
3.如权利要求2所述的一种水处理用紫外线杀菌器，其特征在于：所述石英管的长度大于金属管的长度，并在石英管与塑料本体的内壁之间卡置有密封圈。
4.如权利要求2所述的一种水处理用紫外线杀菌器，其特征在于：所述塑料本体的开放端扣合有一端盖，且密封环与端盖之间形成一容置灯管插座的容腔。
说明书
一种水处理用紫外线杀菌器
技术领域
本实用新型涉及消毒设备，特别是指一种设于水路中的紫外线杀菌器。
背景技术
目前水路中通常会设置紫外线灯，利用紫外线的特性进行消毒，提高水质，传统的紫外线灯包括有紫外线灯管和金属外管，金属外管具有进水口和出水口，且二者之间形成空腔结构，灯管就设置在该空腔中，欲消毒的水由进水口流入，经灯管照射发出的紫外线消毒后，由出水口流出。
现有的紫外线灯结构简单，操作容易，然而，其还存在着如下不足：
(1)水在金属外管内流动，管壁需承受较大的水压，因此对金属外管的管壁厚度要求较高，为了确保工作稳定，需要增加金属外管的壁厚，由于金属造价较高，这就增加了产品成本;
(2)受自身结构所限，插座必须放置在金属管外，同时为了保证密封的效果，是在金属外管的一端开设通孔，供导线穿过，连接灯管与外部的插座，这样就出现了不易收纳的情况。
鉴于以上分析，本设计人针对目前的紫外线灯结构进行研究改进，本案由此产生。
实用新型内容
本实用新型的主要目的，在于提供一种水处理用紫外线杀菌器，其可承受较大的水压，且成本较低。
本实用新型的次要目的，在于提供一种水处理用紫外线杀菌器，其容易收纳。
为了达成上述目的，本实用新型的解决方案是：
一种水处理用紫外线杀菌器，包括紫外线灯管、石英管和金属管，石英管套设在灯管的外部，而金属管套设在石英管的外部，且金属管与石英管之间形成水流通道，金属管的管壁分别开设有一进水口和一出水口;还包括一紧密包覆于金属管外部的塑料本体，该塑料本体对应进水口、出水口分别形成进水管和出水管。
上述塑料本体对应灯管顶部的一端形成开放端，该端内部固定一密封环，该密封环与石英管之间设有一弹片，石英管即抵靠在该弹片上。
上述石英管的长度大于金属管的长度，并在石英管与塑料本体的内壁之间卡置有密封圈。
上述塑料本体的开放端扣合有一端盖，且密封环与端盖之间形成一容置灯管插座的容腔。
采用上述方案后，本实用新型具有以下改进：
(1)通过在金属管的外部包覆塑料本体，可有效分担金属管管壁所承受的水压，提高其抗压能力，从而确保紫外线杀菌器的稳定工作，且由于塑料的成本远低于金属，故可降低成本;
(2)利用石英管与弹片抵靠，而形成封闭部分，借助弹片的弹性作用，防止水压过大而引起的缝隙，从而提高接触密封性，防止水流对灯管的影响;
(3)在石英管的外壁与塑料本体的内壁之间卡置密封圈，可防止水压不稳而引起的石英管的晃动，提高对水流的密封性;
(4)将插座也设置在塑料本体中，使之形成一个整体，从而容易收纳及搬动，使用方便;
(5)此外，在塑料本体内设置弹片，还借助弹片和密封圈将水流与插座隔开，防水防漏电，确保使用安全性。
