申请日2010.09.19
公开(公告)日2011.04.20
IPC分类号C02F9/02; C02F1/28; C02F1/44; C02F1/42
摘要
本实用新型公开了一种反渗透纯净水处理节水装置。本实用新型的目的在于提供一种大型反渗透纯净水处理节水装置，以获得达国际直饮标准的纯净水，并提高水的利用率和节约用水。本实用新型的特点在于：它包括原水箱、原水泵、石英砂过滤器、活性炭过滤器、软化处理器、精密过滤器、高压泵、反渗透器、纯水箱、纯水流量计、浓水流量计，所述的软化处理器的一端通过活性炭过滤器、石英砂过滤器和原水泵与原水箱连通，另一端通过精密过滤器、高压泵和反渗透器与纯水箱连通。所述的软化处理器还与盐箱连通。本实用新型主要用于制备水质达到国际直饮标准的纯净水。
权利要求书
1.一种大型反渗透纯净水处理节水装置，其特征在于：它包括原水箱(1)、原水泵(2)、石英砂过滤器(3)、活性炭过滤器(4)、软化处理器(5)、精密过滤器(6)、高压泵(7)、反渗透器(8)、纯水箱(9)、纯水流量计(10)、浓水流量计(11)，所述的软化处理器(5)的一端通过活性炭过滤器(4)、石英砂过滤器(3)和原水泵(2)与原水箱(1)连通，另一端通过精密过滤器(6)、高压泵(7)和反渗透器(8)与纯水箱(9)连通。
2.按权利要求1所述的纯净水处理节水装置，其特征在于所述的软化处理器(5)还与盐箱(21)连通。
说明书
大型反渗透纯净水处理节水装置
技术领域
本实用新型涉及一种纯净水处理节水装置，更具体地说，是涉及一种大型反渗透纯净水处理节水装置。
背景技术
在现代化科技的领域以及净水匮乏的当代，使我们对水资源的利用更加的重视，现有大型纯净水处理节水装置一般都没有涉及到软化处理二次回收利用以及生活直接饮用，只是对其进行沉淀、消毒、过滤、净化得到的纯净水，此类纯净水不适宜于生活直接饮用。居于此类的纯净水使人们的生活上不能肯定的直接饮用，亦只相当于浓水用于清洁、生产用水。并且传统的方式煮水沸腾--杀菌之后的水现在来说也已经不能满足人们的健康需求，因为里面的有机物和无机物是不能被沸腾排除的。
实用新型内容
本实用新型的目的在于提供一种大型反渗透纯净水处理装置，它能够消除污垢和排除水中的有机物无机物，使处理过的水质既符合国际生活直饮标准。又可达到回收利用节约水资源的效应。
本实用新型规模化的一种纯净水处理节水装置，此流程包括原水箱，原水泵;经过石英砂过滤器过滤到活性炭过滤器过滤;再经过软化器处理，软化处理装置主要用来降低水的硬度和离子交换，实现浓水二次回收利用，此前部分处理称之为“预处理装置”。经过预处理装置后进入到精密过滤器，经精密过滤器过滤后的水就进入到了RO反渗透装置，此装置能够滤掉比氧分子小的离子以及有机物和无机物。反渗透装置上设有纯净水出口和浓缩水出口，浓缩水在软化处理装置的前提下实现了二次回收利用，也可供其他需要回收到积水池使用;纯净水就通过管道进入了纯水箱。本实用大型纯净水处理节水装置经过5大过滤中间且利用了软化处理装置，降低了水的硬度吸收了水中的钙镁离子，阻止了水垢的产生，还实现了浓缩水二次回收利用-节水。

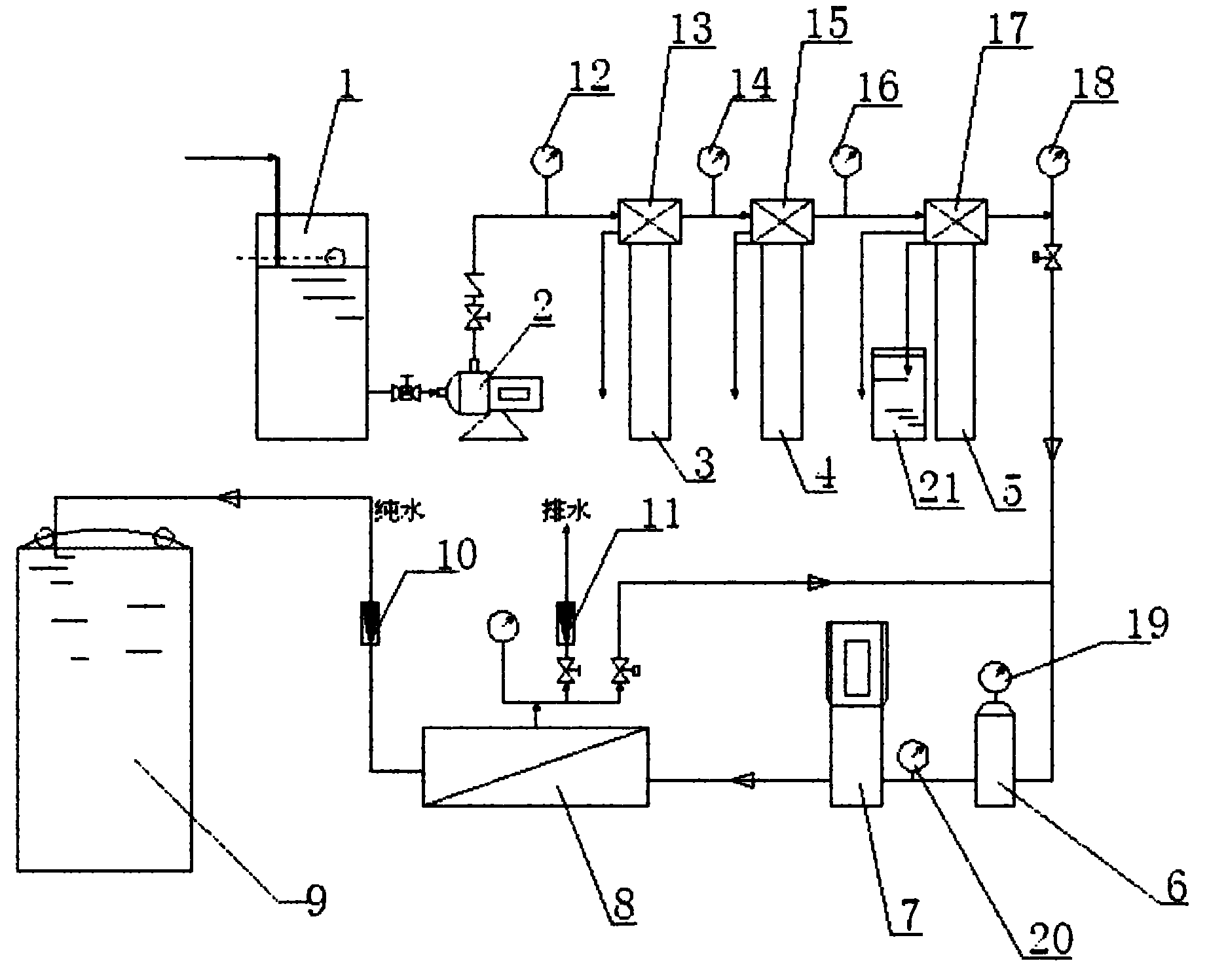

为实现上述目的，本实用新型的技术解决方案是：一种大型反渗透纯净水装置，其特征在于：它包括原水箱1、原水泵2、石英砂过滤器3、活性炭过滤器4、软化处理器5、精密过滤器6、高压泵7、反渗透器8、纯水箱9、纯水流量计10、浓水流量计11，所述的软化处理器5的一端通过活性炭过滤器4、石英砂过滤器3和原水泵2与原水箱1连通，另一端通过精密过滤器6、高压泵7和反渗透器8与纯水箱9连通。
所述的软化处理器5还与盐箱21连通。
本实用新型的有益效果是：原水经过本实用新型处理后，去除了水中的可溶性固体、胶体、无机物、有机物、细菌、重金属离子等物质及杂质，过滤率达到99.9%，处理后得到的水质达国际直饮标准，浓水方可供其他清洗生产用。软化处理器用来降低水质的硬质，进行钙、镁离子交换(采用阳离子交换器吸附水中的Ca2+、Mg2+)当软化处理器饱和后，用盐水(Na+)将Ca2+、Mg2+置换出来即再生，如此，使水的利用率提高20-30%，同时，减轻了反渗透器的负担。
