申请日2010.05.19
公开(公告)日2011.05.11
IPC分类号B01D33/11; C02F1/00; C02F1/38
摘要
本实用新型涉及到污物处理设备领域，是一种污物、污水分离机。由除渣箱、密封罐体、动力箱组成，进水管一端与清水泵进水管接头连接，另一端与水箱连接，出水管一端与清水泵出水管接头连接，另一端通过密封罐体进入滚筒与进口端滚筒进水管接头连接，密封罐体为圆柱形，两端分别连接除渣箱和动力箱，密封罐体外部安装有两个清理窗，密封罐体下方安装有进水闸阀和出水闸阀，密封罐体上方安装有水箱和真空泵，真空泵与真空泵电机连接，密封罐体内上方焊接有两根固定梁，固定梁上面固定有v型托板，v型托板上固定了三个滚轮托起滚筒，滚筒一端外圆安装一齿轮，与减速机上的齿轮啮合。由于采用了本技术方案，就地能进行污物污水的分离处理，避免了二次污染，而且还减少了排污的费用。
权利要求书

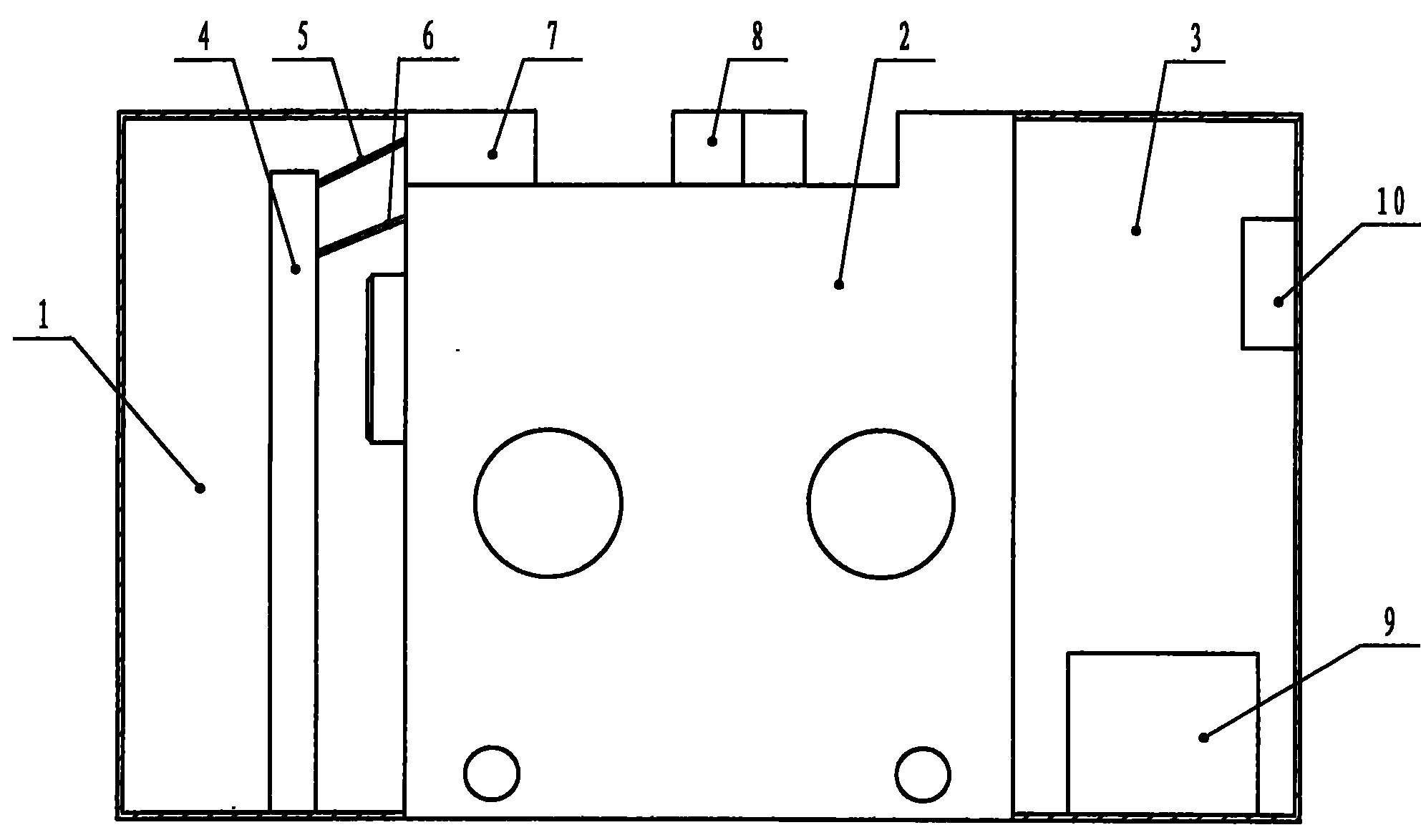

1.污物、污水分离机，其特征是由除渣箱(1)、密封罐体(2)、动力箱(3)组成，除渣箱(1)内安装有清水泵(4)，进水管(5)一端与清水泵(4)进水管接头连接，另一端与水箱(7)连接，出水管(6)一端与清水泵(4)出水管接头连接，另一端通过密封罐体(2)进入滚筒(12)与进口端滚筒进水管接头(16)连接，动力箱(3)内安装有发电机组(9)和配电柜(10)，密封罐体(2)为圆柱形，两端分别连接除渣箱(1)和动力箱(3)，密封罐体(2)外部安装有两个清理窗(17)，密封罐体(2)下方安装有进水闸阀(18)和出水闸阀(24)，密封罐体(2)上方安装有水箱(7)和真空泵(8)，真空泵(8)与真空泵电机(25)连接，密封罐体(2)内上方焊接有两根固定梁(23)，固定梁(23)上面固定有v型托板(21)，v型托板(21)上固定了三个滚轮(19)托起滚筒(12)，滚筒(12)一端外圆安装一齿轮(14)，与减速机(11)上的齿轮(13)啮合，减速机(11)与减速机电机(26)连接，滚筒(12)一端面封闭，中间留有一孔，安装进料口(15)和滚筒进水管接头(16)，另一端面与密封罐体端盖(20)连接。
2.根据权利要求1所述的污物、污水分离机，其特征是滚筒(12)中间部位的圆周有多个通孔。
3.根据权利要求1所述的污物、污水分离机，其特征是v型托板(21)上安装有二件刮刀(22)。
说明书
污物、污水分离机
技术领域
本实用新型涉及到污物处理设备领域，是一种污物、污水分离机。
背景技术
目前，在我国城市每天生产的生活垃圾，污物和污水数量较大，污水的处理成了每个城市需要解决的问题。通常排泄的污物是通过用水冲入化粪池后，定期由吸粪吸污车抽取后送往其它地方排掉，这种方法一是会造成二次污染，二是运输成本高;也有一些采用化粪池污物硬化机进行处理，但是采用这种方式处理效果不理想，污物、污水分离不清容易堵塞。
发明内容
本实用新型的目的是要提供一种新的污物、污水分离机。
本实用新型是这样实现的：由除渣箱、密封罐体、动力箱组成，除渣箱内安装有清水泵，进水管一端与清水泵进水管接头连接，另一端与水箱连接，出水管一端与清水泵出水管接头连接，另一端通过密封罐体进入滚筒与进口端滚筒进水管接头连接，动力箱内安装有发电机组和配电柜，密封罐体为圆柱形，两端分别连接除渣箱和动力箱，密封罐体外部安装有两个清理窗，密封罐体下方安装有进水闸阀和出水闸阀，密封罐体上方安装有水箱和真空泵，真空泵与真空泵电机连接，密封罐体内上方焊接有两根固定梁，固定梁上面固定有v型托板，v型托板上固定了三个滚轮托起滚筒，滚筒中间部位的圆周有多个通孔，滚筒一端外圆安装一齿轮，与减速机上的齿轮啮合，减速机与减速机电机连接，滚筒一端面封闭，中间留有一孔，安装进料口和滚筒进水管接头，另一端面与密封罐体端盖连接，v型托板上安装有二件刮刀。
由于采用了上述技术方案，就地能进行污物污水的分离处理，避免了二次污染，而且还减少了排污的费用。
