申请日2010.05.19
公开(公告)日2012.06.06
IPC分类号B01D29/50; B01D29/33
摘要
本发明公开了一种高浊度污水过滤设备，包括筒体，筒体下端设置有支撑板，筒体底座与支撑板之间形成一个产水室，产水室设置有出水口，筒体上设置进水口，支撑板上设置有多根中空的滤芯，支撑板上设置将滤芯的中空与产水室连通的下水孔，滤芯内设置有中空的滤芯支撑管，滤芯支撑管的侧部设置有多个滤芯透水孔，滤芯上固定设置有滤芯盖帽，其优点是当滤芯的表面会附着有大量悬浮物后，滤芯过滤能力减弱或丧失时，滤芯支撑管的设置可防止滤芯因内外高压力差而导致的变形或破裂。
权利要求书
1.一种高浊度污水过滤设备，包括筒体，所述的筒体下端设置有支撑板，所述的 筒体底座与所述的支撑板之间形成一个产水室，所述的产水室设置有出水口，所述的筒 体上设置进水口，所述的支撑板上设置有多根中空的滤芯，支撑板上设置将滤芯的中空 与产水室连通的下水孔，所述的滤芯内设置有中空的滤芯支撑管，所述的滤芯支撑管的 侧部设置有多个滤芯透水孔，所述的滤芯上固定设置有滤芯盖帽，其特征在于所述的滤 芯支撑管上固定设置有管盖，所述的管盖上固定设置有螺杆，所述的滤芯盖帽套在所述 的螺杆上，所述的滤芯盖帽用螺帽固定在所述的滤芯上。
2.根据权利要求1所述的一种高浊度污水过滤设备，其特征在于所述的滤芯包括 骨架和聚丙稀层，所述的聚丙稀层位于所述的骨架外，所述的骨架上分布着多个滤水孔， 滤芯支撑管的外表面与所述的骨架的内表面紧靠在一起。
3.根据权利要求2所述的一种高浊度污水过滤设备，其特征在于所述的支撑板的 下水孔上固定设置有密封环，所述的密封环插入所述的滤芯的聚丙稀层下端。
4.根据权利要求1所述的一种高浊度污水过滤设备，其特征在于所述的滤芯支撑 管的高度低于所述的滤芯的高度，滤芯盖帽的下端具有一个环形凸起，所述的环形凸起 位于所述的滤芯支撑管上端。
5.根据权利要求1所述的一种高浊度污水过滤设备，其特征在于所述的筒体上端 开口，所述的筒体上端设置有上封头，所述的上封头上设置有排气阀。
6.根据权利要求3所述的一种高浊度污水过滤设备，其特征在于所述的密封环焊 接在所述的支撑板上，所述的滤芯支撑管伸到下水孔内，所述的滤芯支撑管焊接在所述 的支撑板上。
说明书
一种高浊度污水过滤设备
技术领域
本发明涉及一种污水过滤设备，尤其是涉及一种高浊度污水过滤设备。
背景技术
有一种高浊度污水过滤设备，如图1所示，它包括筒体，筒体内设置有几十根至几 百根中空的滤芯，进入筒体的污水经过滤芯过滤后，会截留污水中大量悬浮颗粒物，降 低污水浊度。筒体下端设置有固定滤芯用的支撑板，支撑板上设置有出水孔，供滤芯过 滤后的水排出。为了将数量众多的滤芯上端固定住，滤芯的上方设置有上盖板，然后用 滤芯压板将上盖板固定在滤芯上。该种处理设备存在如下缺点：中空的滤芯由可透水的 塑料制成，其材质较软，由于长期浸泡在高浊度的污水中，其表面会附着有大量悬浮物， 导致筒体内的污水无法进入到滤芯的中空内部，而进口处的水泵一直在泵水，滤芯外部 和内部之间会形成一个压力差，压力差不断增大最终会导致滤芯扭曲变形，导致上盖板 与滤芯上端之间出现缝隙，从而使污水中的悬浮物从缝隙中进入到滤芯内，污水过滤效 果大大减弱。
发明内容
本发明所要解决的技术问题是提供一种净化效果好的高浊度污水过滤设备。

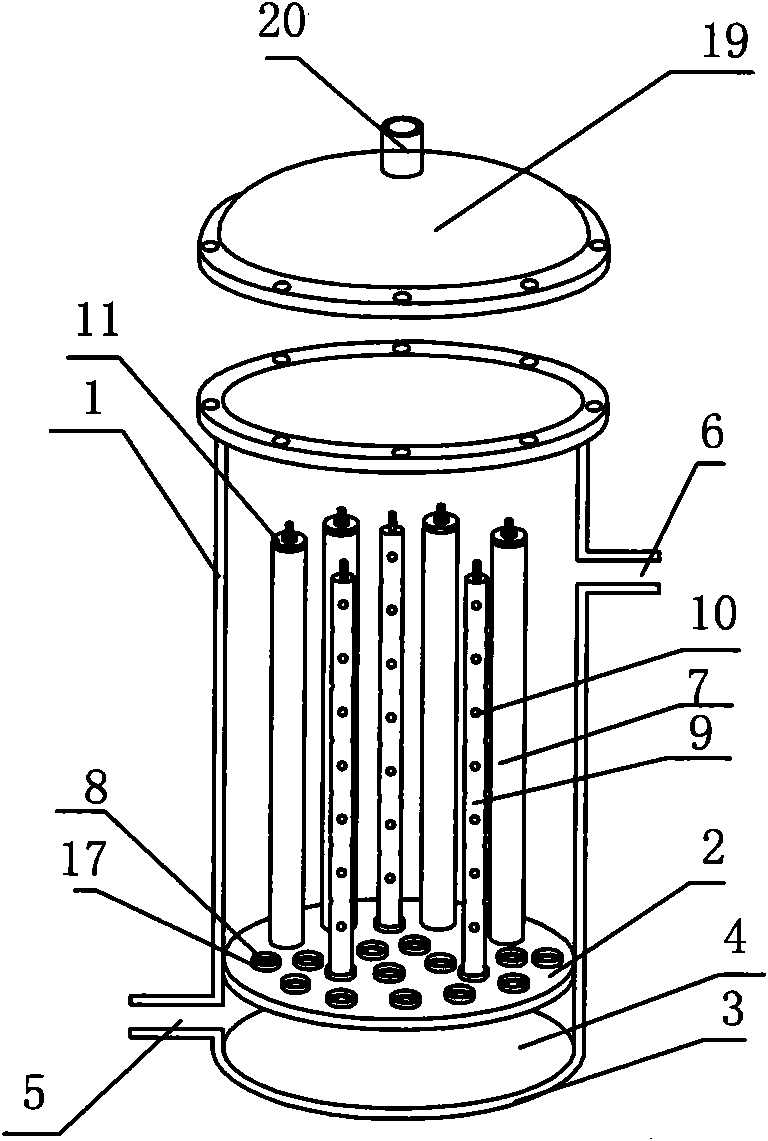

本发明解决上述技术问题所采用的技术方案为：一种高浊度污水过滤设备，包括筒 体，所述的筒体下端设置有支撑板，所述的筒体底座与所述的支撑板之间形成一个产水 室，所述的产水室设置有出水口，所述的筒体上设置进水口，所述的支撑板上设置有多 根中空的滤芯，支撑板上设置将滤芯的中空与产水室连通的下水孔，其特征在于所述的 滤芯内设置有中空的滤芯支撑管，所述的滤芯支撑管的侧部设置有多个滤芯透水孔，所 述的滤芯上固定设置有滤芯盖帽。
所述的滤芯支撑管上固定设置有管盖，所述的管盖上固定设置有螺杆，所述的滤芯 盖帽套在所述的螺杆上，所述的滤芯盖帽用螺帽固定在所述的滤芯上。管盖的设置可防 止未经处理的水从滤芯支撑管上端进入。
所述的滤芯包括骨架和聚丙稀层，所述的聚丙稀层位于所述的骨架外，所述的骨架 上分布着多个滤水孔，滤芯支撑管的外表面与所述的骨架的内表面紧靠在一起。骨架的 设置可加强滤芯的整体抗压性，滤芯支撑管的外表面与骨架的内表面紧靠在一起，可更 好地加强滤芯的抗压性。
所述的支撑板的下水孔上固定设置有密封环，所述的密封环插入所述的滤芯的聚丙 稀层下端。密封环插入聚丙稀层下端，防止未经处理的水从滤芯的下端与支撑板之间的 缝隙进入。
所述的滤芯支撑管的高度低于所述的滤芯的高度，滤芯盖帽的下端具有一个环形凸 起，所述的环形凸起位于所述的滤芯支撑管上端。环形凸起进一步加强滤芯盖帽的密封 性。
所述的筒体上端开口，所述的筒体上端设置有上封头，所述的上封头上设置有排气 阀。上封头在更换滤芯时可以打开，排气阀可以排出筒内滞留的气体，提高滤芯与污水 的接触面积。
所述的密封环焊接在所述的支撑板上，所述的滤芯支撑管伸到下水孔内，所述的滤 芯支撑管焊接在所述的支撑板上。
与现有技术相比，本发明的优点在于当滤芯的表面会附着有大量悬浮物后，滤芯过 滤能力减弱或丧失时，滤芯支撑管的设置可防止滤芯因内外高压力差而导致的变形或破 裂，提高了滤芯的使用寿命，节省了更换滤芯所需的材料和人工成本。
传统的设备中所有滤芯上端同时用一个上盖板固定，由于滤芯数量众多，在安装过 程中很难使所有的滤芯完全成垂直状态，因此会不可避免地出现滤芯之间的高度不一 致，这样就会造成部分滤芯与上盖板之间密封不严的现象。本发明中的每个滤芯上端都 设置有滤芯盖帽，很好地解决了个体滤芯上端进水的问题。
