申请日2010.05.17
公开(公告)日2010.09.08
IPC分类号F23G7/04
摘要
本发明涉及一种含盐有机废水焚烧处理方法及装置，其辅助燃料或废气和一次助燃风被送入一燃室内发生反应产生高温烟气;该高温烟气与二次助燃风混合后进入二燃室;在二燃室内高温烟气与废水逆流混合发生反应，其中有机废物被氧化分解，产生的烟气进入喷淋蒸发室;而无机盐呈颗粒状沉积下来后从二燃室底部流出;在喷淋蒸发室内，烟气与废水逆流混合冷却后排出。本发明可确保含盐废水中有机物的彻底氧化分解，同时可以从含盐废水中提纯出工业纯度的无机盐来回收使用;用焚烧产生的热量对废水进行浓缩升温，降低了烟气温度的同时，提高了废水的温度，保证烟气达到排放标准，也节约了辅助燃料，实现以废制废。
权利要求书

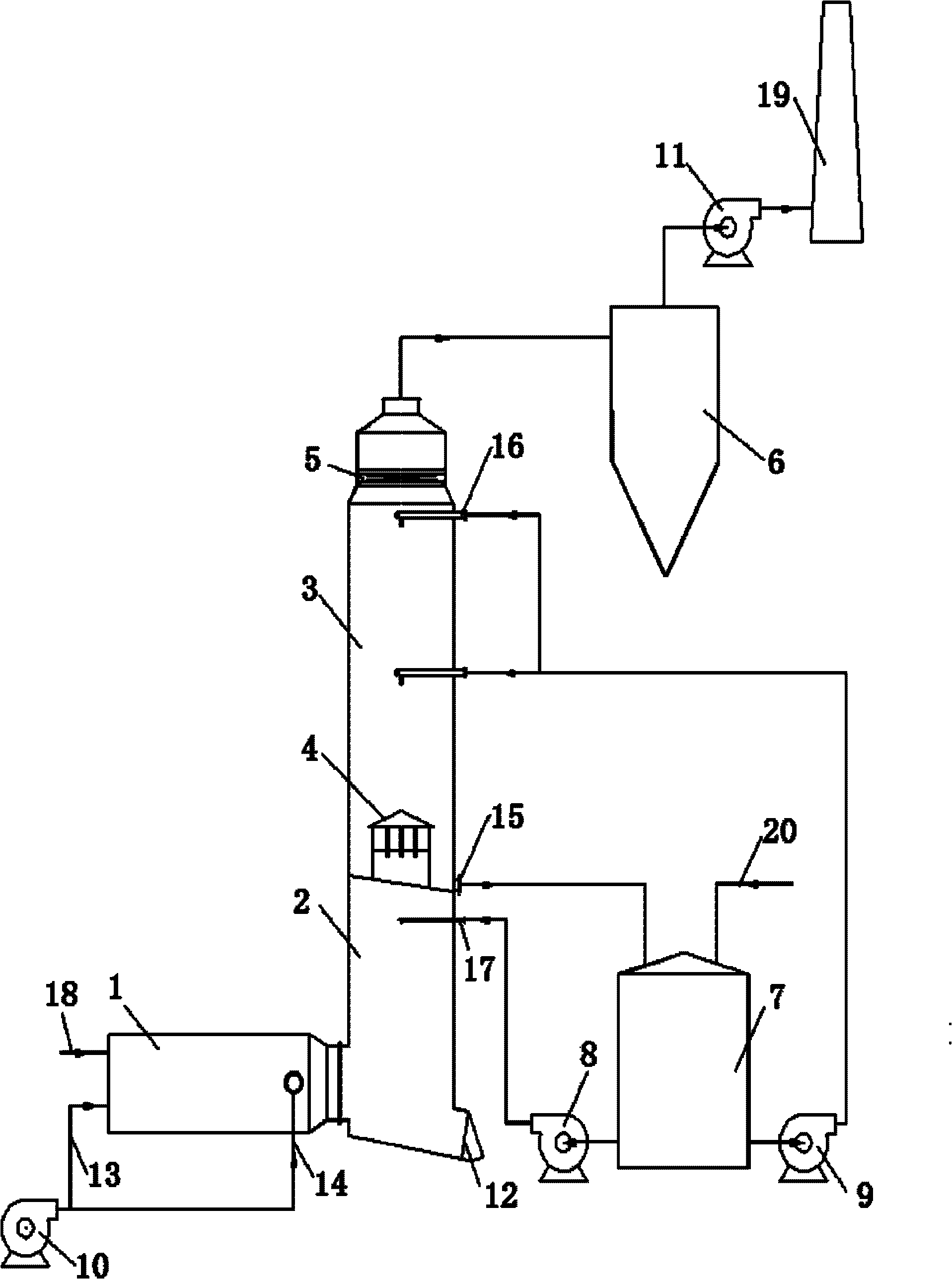

1.一种含盐有机废水焚烧装置，其特征在于：该装置包括一燃室(1)、二燃室(2)、喷淋蒸发室(3)、除雾器(5)、汽水分离器(6)、引风机(11)、烟囱(19)、废水罐(7)、焚烧废水泵(8)、喷淋废水泵(9)和鼓风机(10);
其中一燃室(1)尾部与二燃室(2)底部相连通，二燃室(2)顶部与喷淋蒸发室(3)底部相连通，喷淋蒸发室(3)顶部通过管路与汽水分离器(6)相连;汽水分离器(6)通过管路与引风机(11)连接，引风机(11)与烟囱(19)连接;
废水罐(7)分别通过管路与焚烧废水泵(8)和喷淋废水泵(9)连接，焚烧废水泵(8)通过管路与设在二燃室(2)上部的焚烧废水喷枪(17)连接，喷淋废水泵(9)通过管路与设在喷淋蒸发室(3)上部的喷淋废水喷枪(16)连接;
一燃室(1)端部还设有辅助燃料或废气入口管路;
鼓风机(10)通过两根管路分别与一燃室(1)的端部和尾部连接;
二燃室(2)底部设有出盐口(12);喷淋蒸发室(3)底部设有喷淋水回流口(15)，喷淋水回流口(15)通过管路与废水罐(7)连接。
2.根据权利要求1所述的一种含盐有机废水焚烧装置，其特征在于：所述的喷淋蒸发室(3)底部设有伞帽(4)，喷淋蒸发室(3)顶部设有除雾器(5)。
3.根据权利要求1所述的一种含盐有机废水焚烧装置，其特征在于：在喷淋蒸发室(3)上下分别设有两个喷淋废水喷枪(16)，其均与喷淋废水泵(9)连接。
4.一种含盐有机废水焚烧方法，其特征在于：
辅助燃料或废气(18)和一次助燃风(13)被送入一燃室(1)内发生反应，产生1100～1300℃高温烟气;该高温烟气与二次助燃风(14)混合后进入二燃室(2)，此时高温烟气温度为1000～1200℃;
在二燃室(2)内高温烟气与含盐有机废水逆流混合发生反应，其中有机废物被氧化分解，产生的烟气进入喷淋蒸发室(3)，此时烟气温度为600～700℃;而无机盐呈颗粒状沉积下来后从二燃室(2)底部流出;
在喷淋蒸发室(3)内，烟气与含盐有机废水逆流混合被冷却至70～90℃后排出，而被升温浓缩的含盐有机废水从喷淋蒸发室(3)底部流出。
5.根据权利要求4所述的一种含盐有机废水焚烧方法，其特征在于：
辅助燃料或废气(18)和通过鼓风机(10)送入的一次助燃风(13)在一燃室(1)内发生反应，产生1150～1250℃高温烟气;该高温烟气与一燃室(1)尾部通过鼓风机(10)送入的二次助燃风(14)混合后进入二燃室(2)，此时高温烟气温度为1050～1150℃;
在二燃室(2)内高温烟气与含盐有机废水逆流混合发生反应，其中有机废物彻底氧化分解，产生的烟气进入喷淋蒸发室(3)，此时烟气温度为600～700℃;而无机盐呈颗粒状沉积下来后从二燃室(2)底部的出盐口(12)流出;
在喷淋蒸发室(3)内，烟气与含盐有机废水逆流混合被冷却至75～85℃后，经顶部的除雾器(5)排出至气液分离器(6)，最后经由引风机(11)排出烟囱(19);而被升温浓缩的含盐有机废水从喷淋蒸发室(3)底部的喷淋水回流口(15)流出。
6.根据权利要求5所述的一种含盐有机废水焚烧方法，其特征在于：在二燃室(2)内含盐有机废水被焚烧废水喷枪(17)雾化后喷入二燃室(2)内，与高温烟气逆流混合。
7.根据权利要求5所述的一种含盐有机废水焚烧方法，其特征在于：在喷淋蒸发室(3)内含盐有机废水分两层被喷淋废水喷枪(16)雾化后喷入喷淋蒸发室(3)内，与烟气逆流混合换热。
8.根据权利要求5所述的一种含盐有机废水焚烧方法，其特征在于：含盐有机废水放置在废水罐(7)内，废水罐(7)分别通过管路与焚烧废水泵(8)和喷淋废水泵(9)连接，含盐有机废水经焚烧废水泵(8)通过设在二燃室(2)上部的焚烧废水喷枪(17)进入二燃室(2)，同时含盐有机废水经喷淋废水泵(9)通过设在喷淋蒸发室(3)上部的喷淋废水喷枪(16)进入喷淋蒸发室(3)，喷淋蒸发室(3)内的被浓缩的含盐有机废液通过喷淋水回流口(15)自流回废水罐(7)。
说明书
含盐有机废水焚烧处理方法及装置
技术领域
本发明属于工业有机废弃物减量化、无害化处理技术，具体为含盐有机废水焚烧处理方法及装置。
背景技术
近年来，化工、制药、造纸等行业的迅速发展排放了大量含低熔点碱金属盐和碱土金属盐的高浓度有机废液，这些有机废液中既含有可生物降解的成分，又含有大量不可生物降解的有机物，这些含盐高浓度有机废液排放到环境中，必然对环境造成污染，破坏生态环境，损害人体健康，对人类和整个社会的可持续发展造成威胁。
有机废液的常用处理方法有物理方法、生物方法和高级氧化法、湿式氧化法、焚烧法等。当有机废液中成分非常复杂、难以生物降解时，污染往往不能通过物理方法和生物方法得到控制。而高级氧化法处理浓度很高的有机废液并不经济，因为氧化剂的消耗随着污染物浓度的增加而增加。焚烧法是一种有效的高浓度有机废液处理方法，有机废液焚烧过程是集物理变化、化学变化、反应动力学、催化作用、燃烧空气动力学和传热学等多学科的综合过程。焚烧法主要用于处理难生化处理、浓度高、毒性大、成分复杂的有机废液。有机物在高温下分解成无毒、无害的小分子物质，同时，焚烧产生的热量可以用于热量回收或发电。因此，焚烧法是一种使有机废液真正实现减量化、无害化和资源化的处理技术。
在含盐有机废液焚烧过程中，由于大分子有机物的存在，需要高温才能氧化分解;同时又由于盐的存在，在高温时呈熔融态，容易造成烟气后吸收系统的粘结堵塞;也因为有机物含水量大，热值低，而需要大量的辅助燃料;如何合理组织燃烧和烟气冷却处理工艺，是将焚烧技术应用于含盐废液无害化和资源化领域的关键，也是本发明着力解决的问题。
发明内容
本发明的目的在于提供一种可确保含盐废水中有机物的彻底氧化分解，同时可以从含盐废水中提纯出工业纯度的无机盐来回收使用含盐有机废水焚烧处理方法及装置。
实现本发明目的的技术方案：一种含盐有机废水焚烧装置，该装置包括一燃室、二燃室、喷淋蒸发室、除雾器、汽水分离器、引风机、烟囱、废水罐、焚烧废水泵、喷淋废水泵和鼓风机;其中一燃室尾部与二燃室底部相连通，二燃室顶部与喷淋蒸发室底部相连通，喷淋蒸发室顶部通过管路与汽水分离器相连;汽水分离器通过管路与引风机连接，引风机与烟囱连接;废水罐分别通过管路与焚烧废水泵和喷淋废水泵连接，焚烧废水泵通过管路与设在二燃室上部的焚烧废水喷枪连接，喷淋废水泵通过管路与设在喷淋蒸发室上部的喷淋废水喷枪连接;一燃室端部还设有辅助燃料或废气入口管路;鼓风机通过两根管路分别与一燃室的端部和尾部连接;二燃室底部设有出盐口，喷淋蒸发室底部设有喷淋水回流口，喷淋水回流口通过管路与废水罐连接。
如上所述的一种含盐有机废水焚烧装置，其所述的喷淋蒸发室底部设有伞帽，喷淋蒸发室顶部设有除雾器。
如上所述的一种含盐有机废水焚烧装置，其在喷淋蒸发室上下分别设有两个喷淋废水喷枪，其均与喷淋废水泵连接。
本发明所述的一种含盐有机废水焚烧方法，其辅助燃料或废气和一次助燃风被送入一燃室内发生反应，产生1100～1300℃高温烟气;该高温烟气与二次助燃风混合后进入二燃室，此时高温烟气温度为1000～1200℃;在二燃室内高温烟气与含盐有机废水逆流混合发生反应，其中有机废物被氧化分解，产生的烟气进入喷淋蒸发室，此时烟气温度为600～700℃;而无机盐呈颗粒状沉积下来后从二燃室底部流出;在喷淋蒸发室内，烟气与含盐有机废水逆流混合被冷却至70～90℃后排出，而被升温浓缩的含盐有机废水从喷淋蒸发室底部流出。
如上所述的一种含盐有机废水焚烧方法，其辅助燃料或废气和通过鼓风机送入的一次助燃风在一燃室内发生反应，产生1150～1250℃高温烟气;该高温烟气与一燃室尾部通过鼓风机送入的二次助燃风混合后进入二燃室，此时高温烟气温度为1050～1150℃;在二燃室内高温烟气与含盐有机废水逆流混合发生反应，其中有机废物彻底氧化分解，产生的烟气进入喷淋蒸发室，此时烟气温度为600～700℃;而无机盐呈颗粒状沉积下来后从二燃室底部的出盐口流出;在喷淋蒸发室内，烟气与含盐有机废水逆流混合被冷却至75～85℃后，经顶部的除雾器排出至气液分离器，最后经由引风机排出烟囱;而被升温浓缩的含盐有机废水从喷淋蒸发室底部的喷淋水回流口流出。
如上所述的一种含盐有机废水焚烧方法，其在二燃室内含盐有机废水被焚烧废水喷枪雾化后喷入二燃室内，与高温烟气逆流混合。
如上所述的一种含盐有机废水焚烧方法，其在喷淋蒸发室内含盐有机废水分两层被喷淋废水喷枪雾化后喷入喷淋蒸发室内，与烟气逆流混合换热。
如上所述的一种含盐有机废水焚烧方法，其含盐有机废水放置在废水罐内，废水罐分别通过管路与焚烧废水泵和喷淋废水泵连接，含盐有机废水经焚烧废水泵通过设在二燃室上部的焚烧废水喷枪(17)进入二燃室，同时含盐有机废水经喷淋废水泵通过设在喷淋蒸发室上部的喷淋废水喷枪进入喷淋蒸发室，喷淋蒸发室内的被浓缩的含盐有机废液通过喷淋水回流口自流回废水罐。
本发明的效果在于：本发明提供的含盐有机废水焚烧处理方法和装置可确保含盐废水中有机物的彻底氧化分解，同时可以从含盐废水中提纯出工业纯度的无机盐来回收使用;用焚烧产生的热量对废水进行浓缩升温，降低了烟气温度的同时，提高了废水的温度，保证烟气达到排放标准，也节约了辅助燃料，实现以废制废。
