申请日2010.05.18
公开(公告)日2011.02.09
IPC分类号C02F1/00
摘要
本实用新型公开了一种污水处理药剂加药装置，包括球形的混合罐、设置在混合罐内与混合罐同球心的且较小的球形水处理药剂罐，混合罐与水处理药剂罐之间至少有三根在空间上均匀分布的支撑柱使水处理药剂罐固定于混合罐的中心，所述混合罐的两侧分别连通有同轴心的进水管和出水管，球形水处理药剂罐面向出水管的半球面上均匀分布有与混合罐连通的小孔，球形水处理药剂罐插入有一与外界连通的加药管，该加药管透过混合罐且与混合罐之间密封。本实用新型具有提高水处理药剂和污水的混合程度及反应效率，降低了污水处理药剂的添加量，降低了污水处理药剂的成本，从而降低了污水处理的成本的优点。
权利要求书

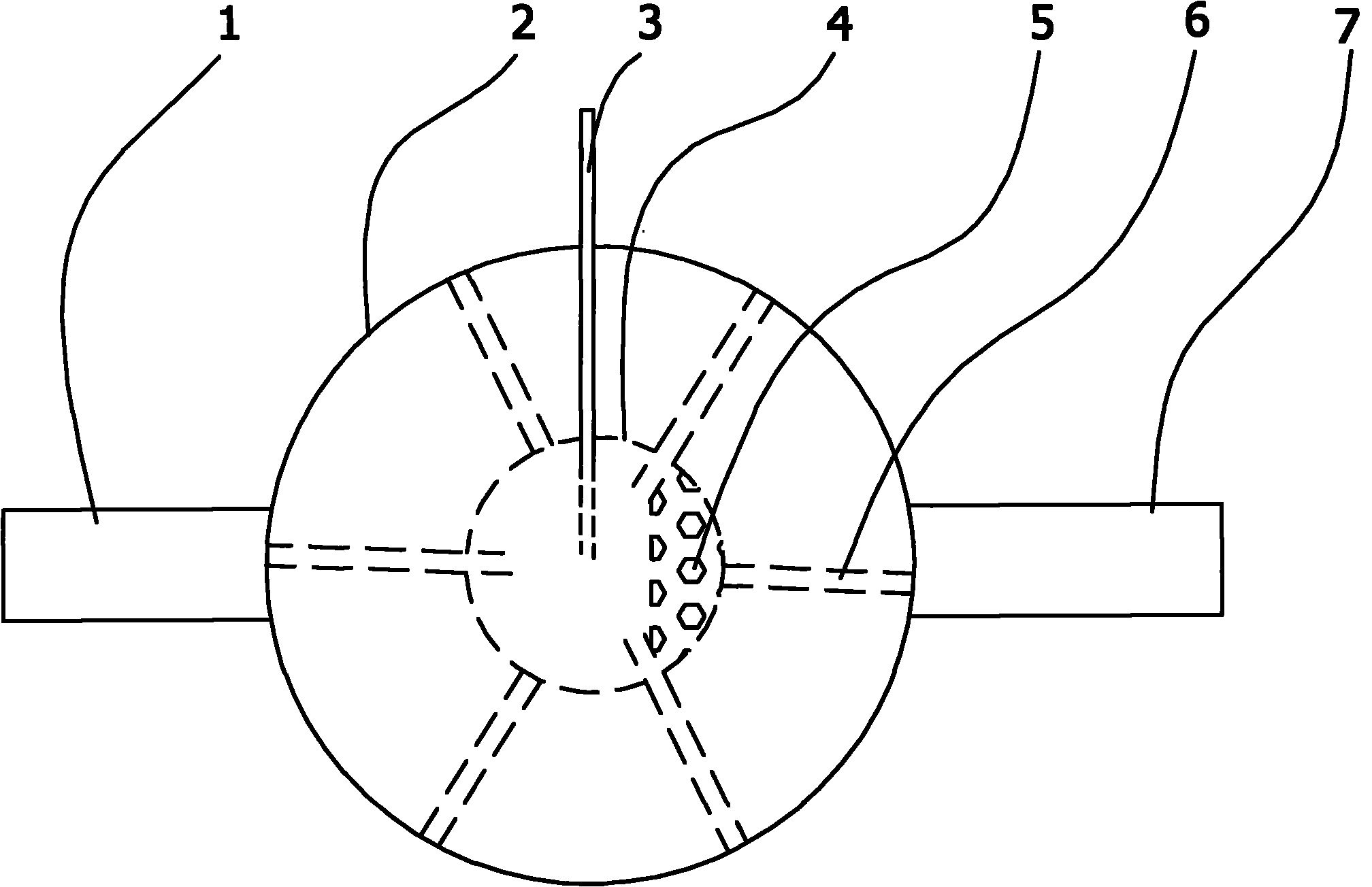

1.一种污水处理药剂加药装置，其特征在于：包括球形的混合罐(2)、设置在混合罐(2)内与混合罐(2)同球心的且较小的球形水处理药剂罐(4)，混合罐(2)与水处理药剂罐(4)之间设置有至少三根在空间上均匀分布的支撑柱(6)使水处理药剂罐(4)固定于混合罐(2)的中心，所述混合罐(2)的两侧分别连通有同轴心的进水管(1)和出水管(7)，球形水处理药剂罐(4)面向出水管(7)的半球面上均匀分布有与混合罐(2)连通的小孔(5)，球形水处理药剂罐(4)插入有一与外界连通的加药管(3)，该加药管(3)透过混合罐(2)且与混合罐(2)之间密封。
2.根据权利要求1所述的污水处理药剂加药装置，其特征在于：所述混合罐(2)的直径为水处理药剂罐(4)直径的两倍。
3.根据权利要求1所述的污水处理药剂加药装置，其特征在于：所述混合罐(2)与水处理药剂罐(4)之间有六根在空间上均匀分布的支撑柱(6)。
4.根据权利要求1所述的污水处理药剂加药装置，其特征在于：所述支撑柱(6)均在混合罐(2)与水处理药剂罐(4)的中轴线上。
5.根据权利要求1所述的污水处理药剂加药装置，其特征在于：所述水处理药剂罐(4)上的小孔(5)为圆形。
6.根据权利要求1所述的污水处理药剂加药装置，其特征在于：所述加药管(2)的尾端位于球形水处理药剂罐(4)的球心。
说明书
污水处理药剂加药装置
技术领域
本实用新型涉及一种药剂加药装置，尤其是涉及一种增加污水和污水处理药剂的接触面积，提高二者混合、反应的充分性的污水处理药剂加药装置。
背景技术
随着水资源的稀缺，污水处理后再利用，成为必需。而污水处理药剂则是污水处理中所必须使用的化学药剂。
而怎样使得污水处理成为一种低附加值的、高效率的工艺流程，化学药剂的适用就是其中一项重要的控制因素之一。这样就必须使得污水处理药剂适量的、高混合性的添加到污水处理系统中，并能与污水反应，从而高效率的使用。
发明内容
针对以上提出的问题，本实用新型目的在于提供一种增加污水和污水处理药剂的接触面积，提高二者混合、反应的充分性的污水处理药剂加药装置。
本实用新型通过以下技术措施实现，一种污水处理药剂加药装置，包括球形的混合罐、设置在混合罐内与混合罐同球心的且较小的球形水处理药剂罐，混合罐与水处理药剂罐之间至少有三根在空间上均匀分布的支撑柱使水处理药剂罐固定于混合罐的中心，所述混合罐的两侧分别连通有同轴心的进水管和出水管，球形水处理药剂罐面向出水管的半球面上均匀分布有与混合罐连通的小孔，球形水处理药剂罐插入有一与外界连通的加药管，该加药管透过混合罐且与混合罐之间密封。
混合罐的直径优选为球形水处理药剂罐直径的两倍。
作为一种优选方式，混合罐与水处理药剂罐之间有六根在空间上均匀分布的支撑柱。
作为一种优选方式，支撑柱均在混合罐与水处理药剂罐的中轴线上。
球形水处理药剂罐上的小孔优选圆形。
作为一种优选方式，加药管的尾端位于球形水处理药剂罐的球心。
本实用新型使用时，污水的水流方向为：进水——通过进水管——进入混合罐左半球体——进入混合罐右半球体——和水处理药剂罐小孔流出的水处理药剂充分混合——通过出水管——出水。
本实用新型通过同球心的混合罐与水处理药剂罐之间的壳形空间增加了污水和污水处理药剂的混合接触面积，可以使药剂与污水充分混合，明显提高整个罐体内水处理药剂和污水的混合程度和反应效率，避免污水和污水处理药剂混合不充分造成的浪费，降低了污水处理药剂的添加量，降低了污水处理药剂的成本，从而降低了污水处理的成本。
